产品概述

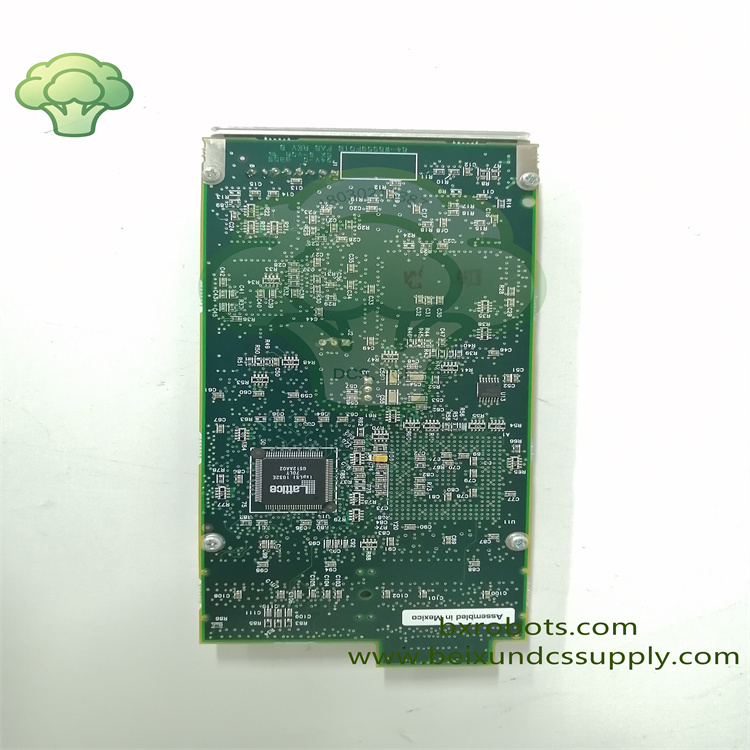

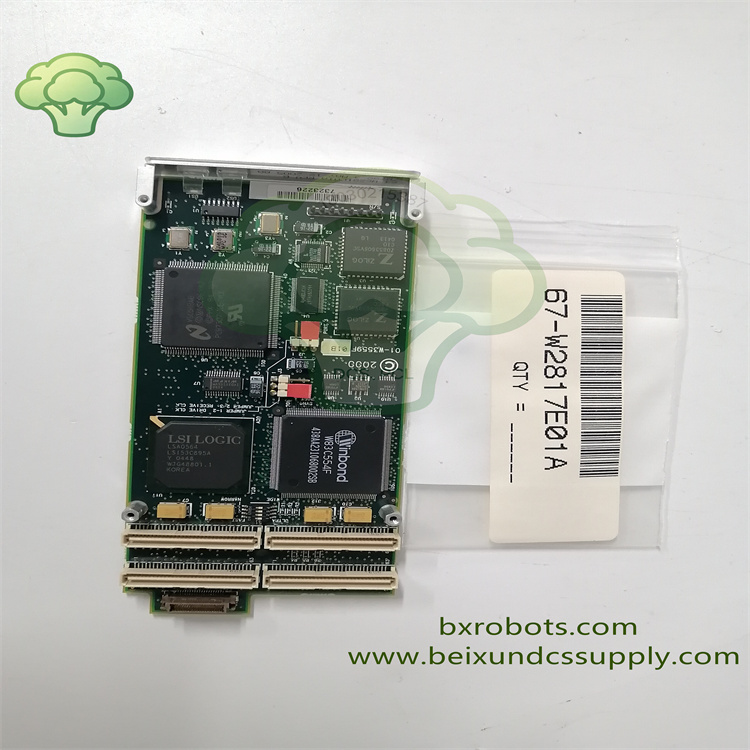

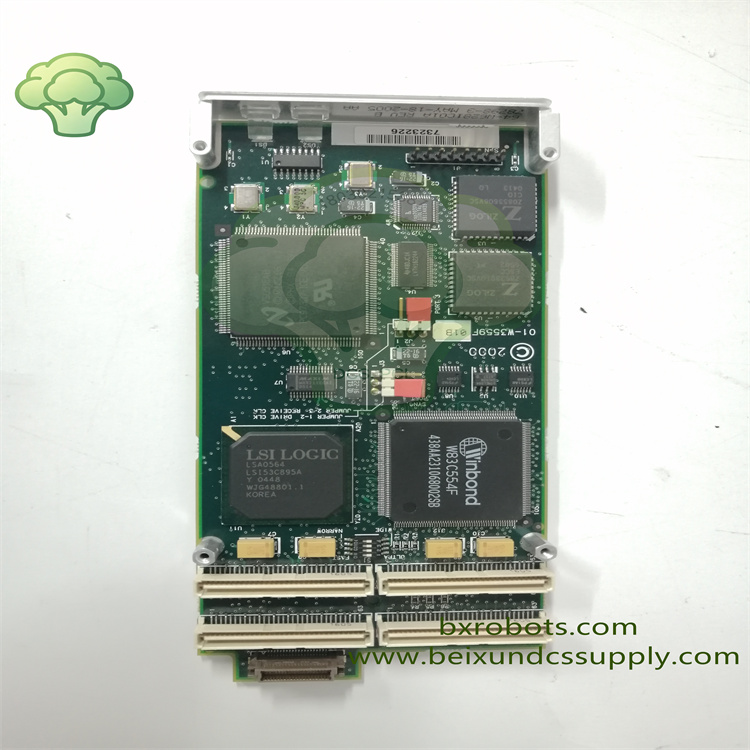

Motorola IPMC761-001是单宽规格PMC夹层多功能I/O扩展模块，适配MVME系列VME单板计算机。它可以直接堆叠安装在MVME5100、MVME5500、MVME6100单板计算机上，扩展丰富的外设通讯接口。模块搭载Ultra-Wide SCSI接口、1路并行端口与4路串行通道，可连接存储设备、打印机与现场串行设备，满足嵌入式控制应用需求。

该板卡内置PCI转ISA桥接芯片与Super I/O芯片组，处理多类型外设数据传输。板卡包含2路异步串口+2路可配置同步/异步串口，用户可通过SIM串行接口模块切换EIA-232、V.35、X.21等接口标准。遵循IEEE P1386.1 PMC机械规范，依靠PMC P11-P15连接器与主机板通讯。Motorola原厂已经停产该PMC板卡，客户采购主要作为存量VME嵌入式自动化机架维修替换备件。

核心特性

• Motorola IPMC761-001，单宽PMC标准后置多功能I/O夹层子卡
• 适配MVME5100、MVME5500、MVME6100 VME单板计算机
• 集成单端Ultra-Wide SCSI、1路并口、4路串行通讯通道
• 串口配置：2路异步 + 2路同步/异步复用串口，搭配SIM模块支持EIA-232、V.35、X.21
• 内置PCI-to-ISA桥与Super I/O芯片组，灵活管理各类外设
• 主机单板机可额外保留1个PMC插槽，支持更多系统定制扩展
• PMC P11-P15连接器，实现与主机板稳定的32位PCI总线数据交互
• 停产退役板卡，用于VME嵌入式控制系统维护与备件更换

技术参数

• 型号：IPMC761-001
• 品牌：Motorola摩托罗拉计算机集团（现归属Emerson）
• 产品类型：PMC多功能夹层I/O扩展模块
• 规格标准：IEEE P1386.1 PMC规范，单宽PMC形态
• 兼容单板机：MVME5100、MVME5500、MVME6100 VME单板计算机
• 接口：Ultra-Wide SCSI、1路并口，4路串口（2异步，2同步/异步复用）
• 总线：通过PMC连接器实现32位PCI总线
• 供电：由PMC接口提供+5V、+3.3V
• 安装方式：堆叠安装于MVME单板计算机
• 工作温度：-40℃ ~ +85℃
• 产品状态：已停产存量备件

应用领域

Motorola IPMC761-001广泛应用于电厂嵌入式控制、铁路信号系统、通信设备、工业数据采集装置。作为I/O扩展备件，为MVME VME单板计算机系统增加SCSI存储与串行外设接口。
