产品概述

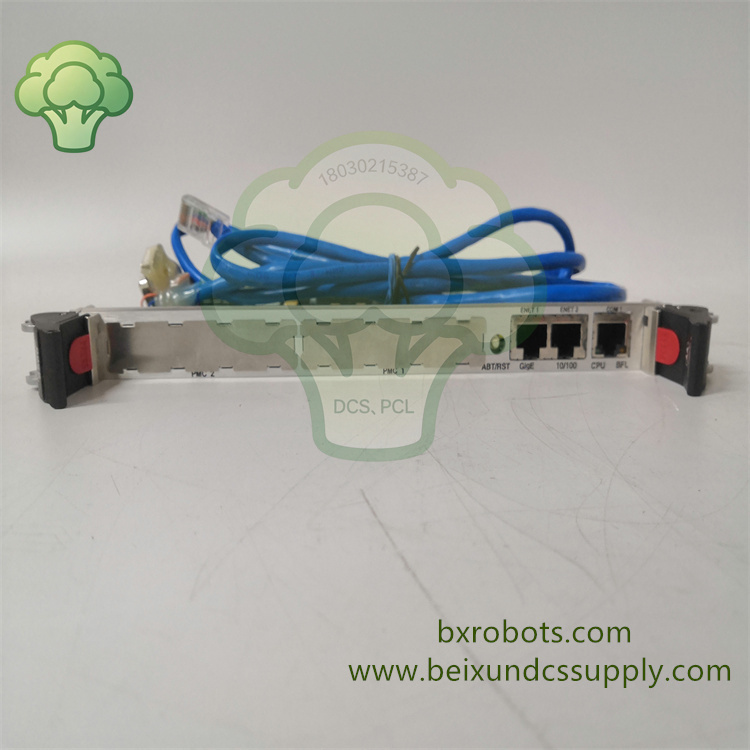

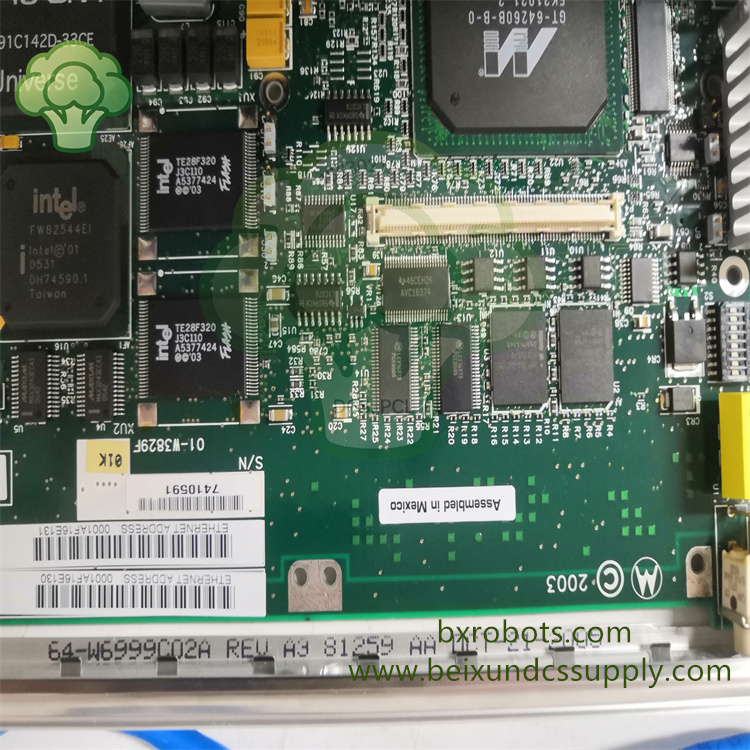

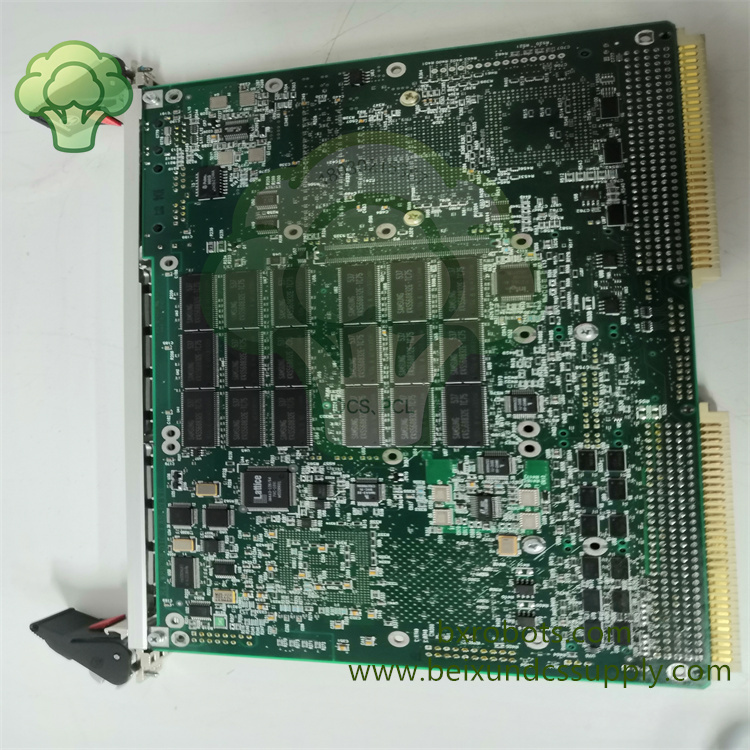

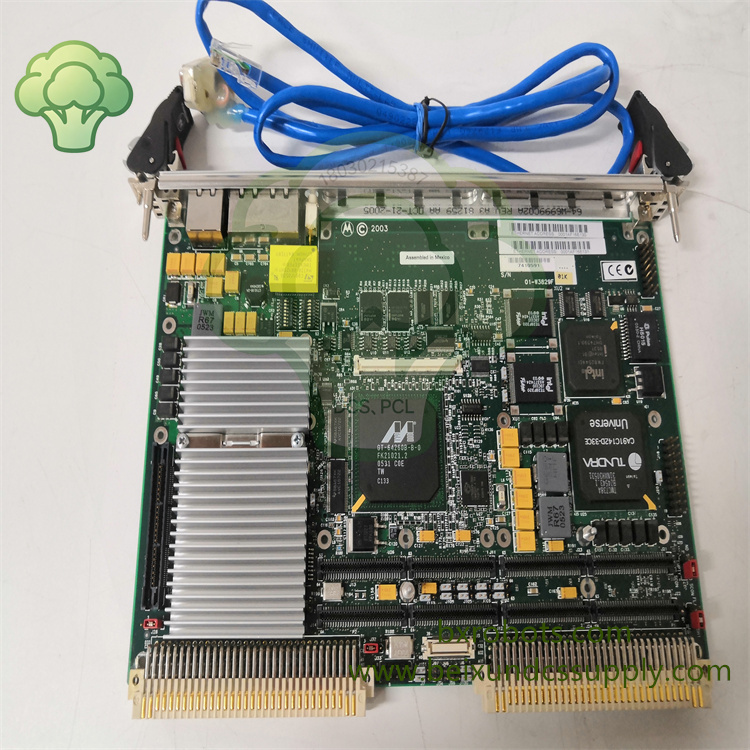

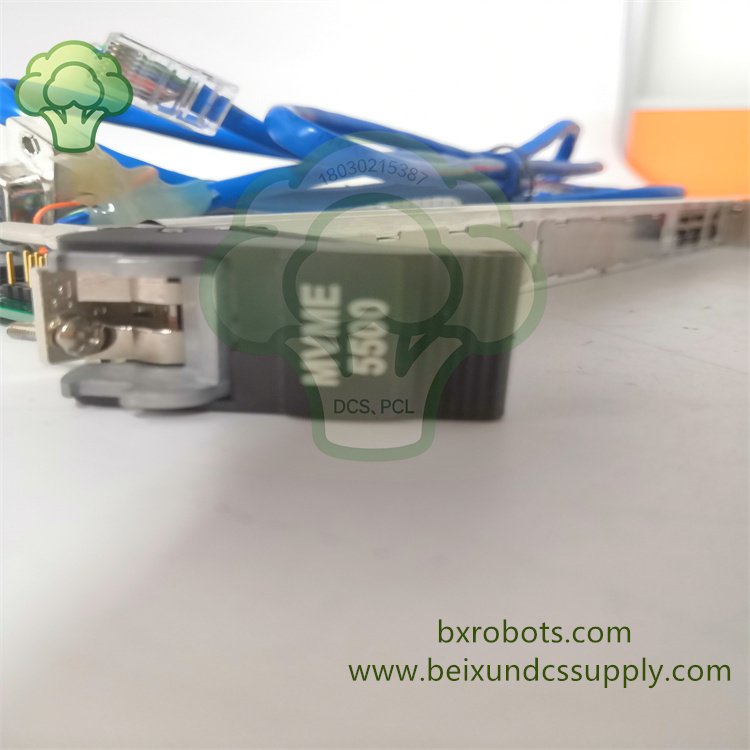

Motorola MVME5500‑0163属于MVME5500系列高性能6U VME总线单板计算机。板卡搭载1GHz PowerPC MPC7457 RISC处理器，集成AltiVec矢量协处理器，胜任高负载嵌入式计算任务。板载512MB焊装ECC SDRAM内存与板上闪存，用于固件存储与本地数据保存。配备两路独立64位PCI总线以及两个PMC子卡扩展槽，实现硬件功能灵活扩展。集成1路千兆以太网、1路百兆以太网以及双路可配置串行通讯端口，遵循VME64x总线标准，直接安装于标准VME机架插槽内部。为能源装备、轨道交通、工业自动化以及特种控制系统提供稳定嵌入式算力，是传统VME架构自动化平台十分关键的SBC单板计算机备件。

核心特性

• 1GHz PowerPC MPC7457处理器，搭载512KB二级缓存、2MB三级缓存与AltiVec矢量协处理器
• 板载512MB ECC校验SDRAM内存，硬件纠错保障长时间嵌入式工况稳定运行
• 双路独立64位33/66MHz PCI总线，搭配两个PMC扩展插槽，方便功能拓展
• 混合网络接口：1路千兆以太网+1路10/100M以太网，支持多网段组网对接
• 双路多功能串口，支持RS232、RS422、RS485，对接各类现场串行总线设备
• Universe‑II VME控制器，实现VME64x协议，完成背板高速数据交互
• 双组板载闪存，无需额外存储模块即可存放固件与用户应用程序数据
• 6U标准VME板卡尺寸，适配通用VME机架，备件拆装更换简单便捷
• 兼容VxWorks、嵌入式Linux主流实时操作系统，方便嵌入式项目部署开发

技术参数

• 型号：MVME5500‑0163
• 品牌：Motorola摩托罗拉（Emerson艾默生）
• 产品类型：6U VME总线单板计算机
• 处理器：PowerPC MPC7457 @1GHz
• 缓存：512KB L2缓存，2MB L3缓存，AltiVec矢量协处理器
• 内存：512MB ECC SDRAM（板载焊装）
• 存储：板载双bank闪存
• 以太网：1×千兆网口，1×10/100Base‑TX网口
• 串口：2路多功能可配置串口（RS232/RS422/RS485）
• 扩展接口：双PMC子卡插槽，双64位PCI总线
• 总线标准：VME64x（Universe‑II控制器）
• 支持系统：VxWorks、嵌入式Linux
• 安装方式：6U VME标准机架插槽安装
• 工作温度：0℃ ~ +55℃（需强制风冷）
• 防护等级：IP20

应用领域

Motorola MVME5500‑0163单板计算机广泛应用于能源行业、轨道交通、重工自动化以及特种嵌入式控制系统，为传统VME架构设备提供强大嵌入式计算能力，保障关键工业控制回路持续运行。
