产品概述

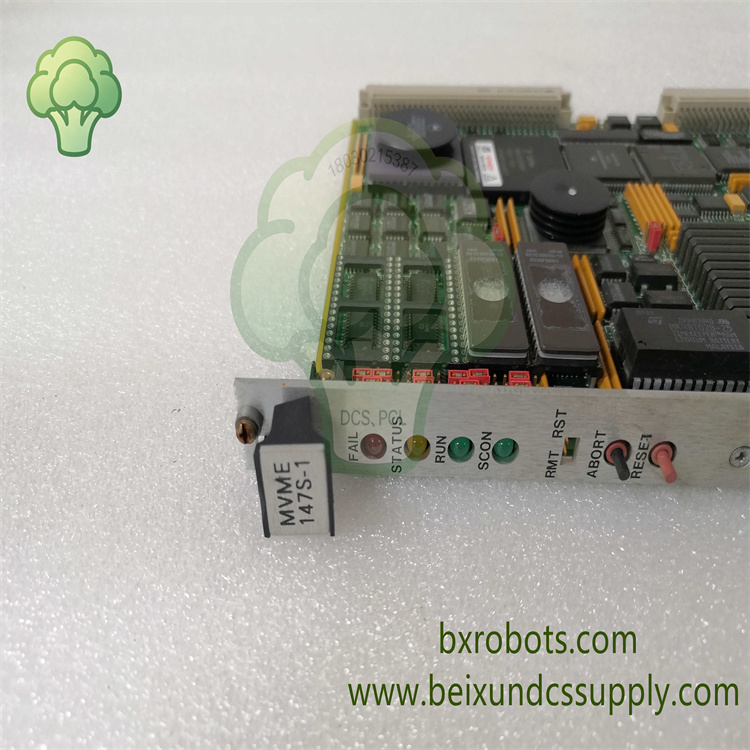

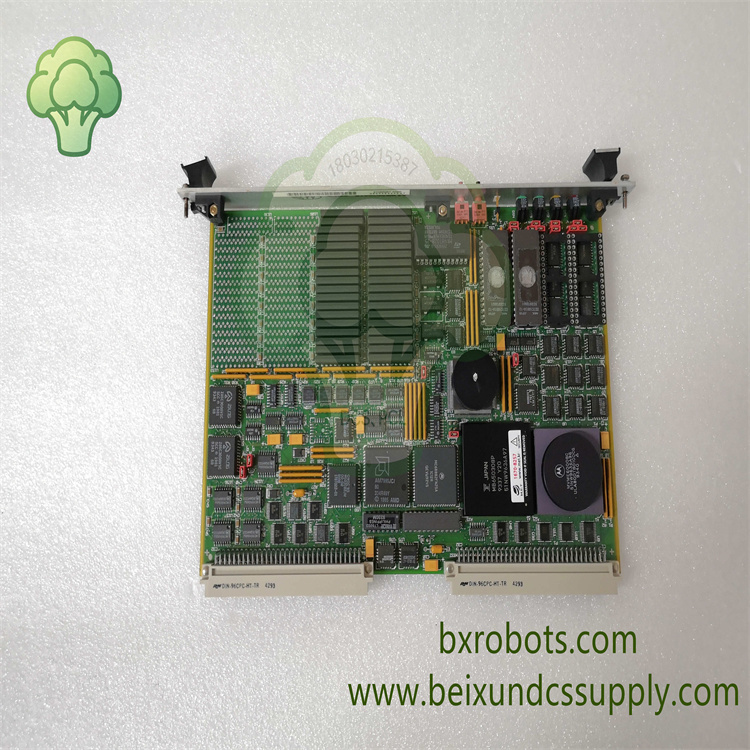

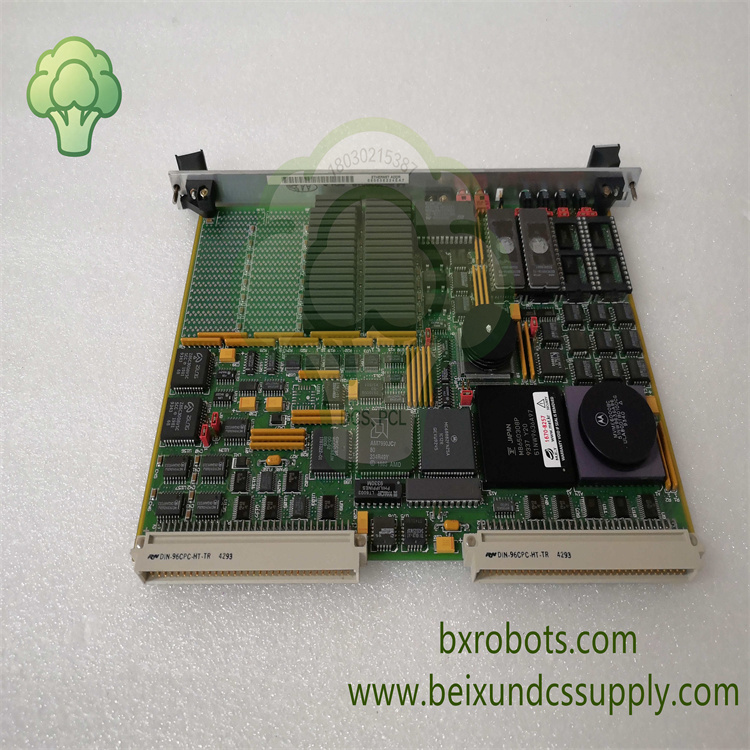

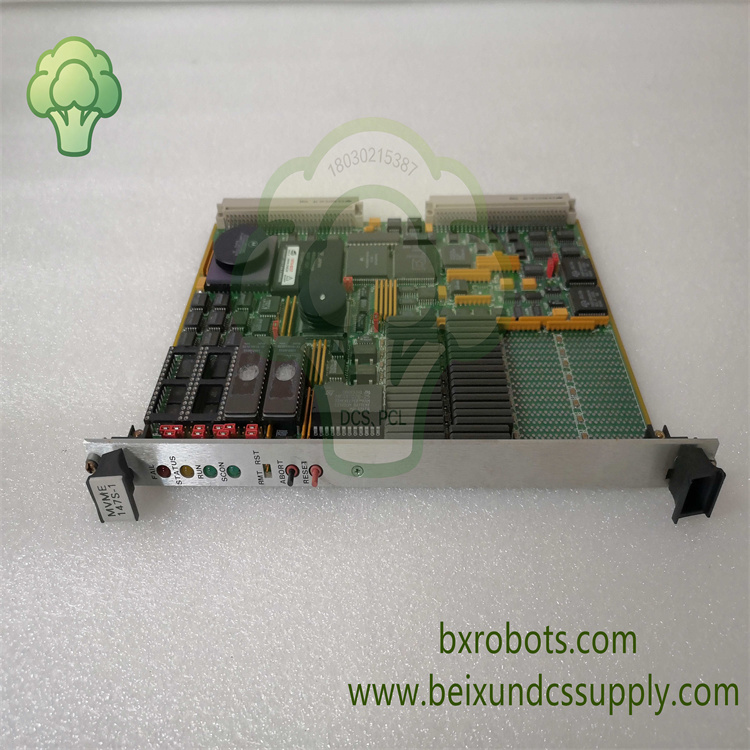

Motorola MVME147S‑1是摩托罗拉MVME系列双高6U VME总线嵌入式单板计算机。该单板计算机搭载MC68030主处理器与MC68882浮点协处理器，提供可靠的实时运算能力。同时板载丰富I/O资源，具备完整VME总线主从控制器功能，可与其他VME标准模块协同搭建嵌入式控制硬件平台，是工业过程控制、数据采集系统的核心运算硬件。

核心特性

• 搭载MC68030处理器与MC68882浮点协处理器，提升浮点算法运算处理能力
• 双高6U VME板卡规格，适配标准VME机箱，支持P1、P2背板连接
• 支持A32/D32 VME总线主、从模式，可作为整套VME机架的系统控制器
• 集成带DMA功能SCSI接口、4路EIA‑232‑D串口、Centronics标准并口，对接各类外设
• 板载带校验DRAM、电池备份SRAM以及实时时钟，断电可保存关键系统参数
• 配置看门狗定时器、节拍定时器，实现系统故障自监测，保障嵌入式运行稳定性
• 多路ROM插槽，可存放固件与监控程序，便于项目功能定制开发
• 工业级电路布局，适配工业控制柜内部长时间连续运行工况

技术参数

• 型号：MVME147S‑1
• 品牌：Motorola摩托罗拉
• 产品类型：6U双高VME总线单板计算机
• 主处理器：MC68030
• 浮点协处理器：MC68882
• 总线标准：VMEbus，A32/D32，支持主/从模式、系统控制器
• 主内存：板载带校验共享DRAM
• 非易失存储：电池备份SRAM、实时时钟
• 接口配置：SCSI(DMA)、4路EIA‑232‑D串口、Centronics并口
• 定时器资源：看门狗定时器、节拍定时器
• 供电要求：VME背板提供+5V、+12V、‑12V直流
• 外形规格：6U双高VME板卡
• 工作温度：强制风冷条件0℃ ~ +55℃

应用领域

广泛应用于工业自动化、石化过程控制、实时数据采集、嵌入式设备控制场景，承担VME架构嵌入式控制机架核心运算、逻辑处理以及多外设通讯任务。
