产品概述

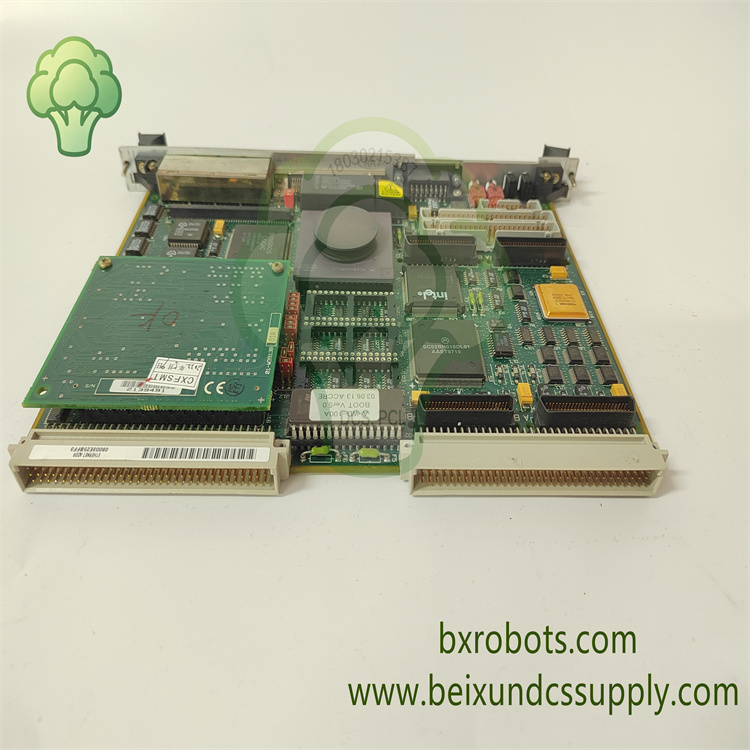

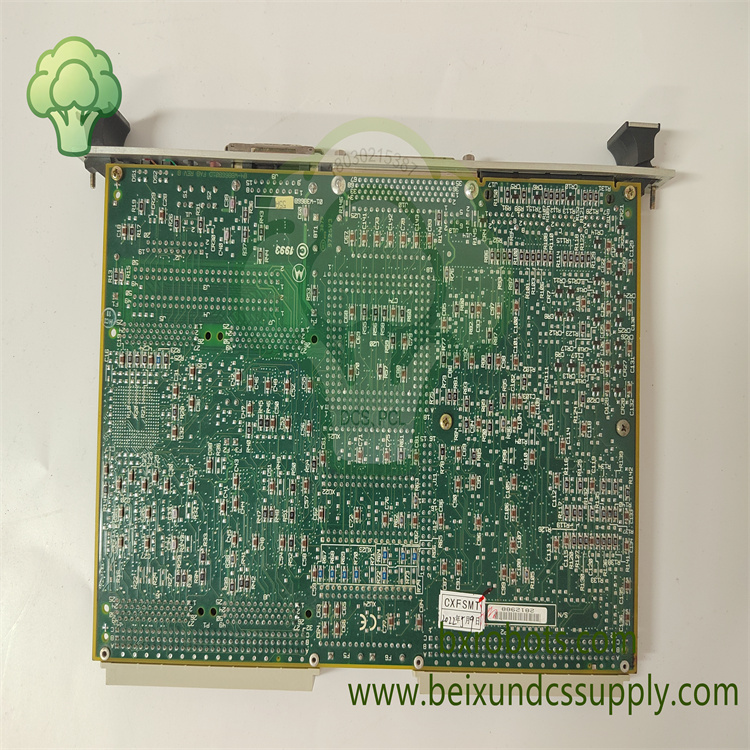

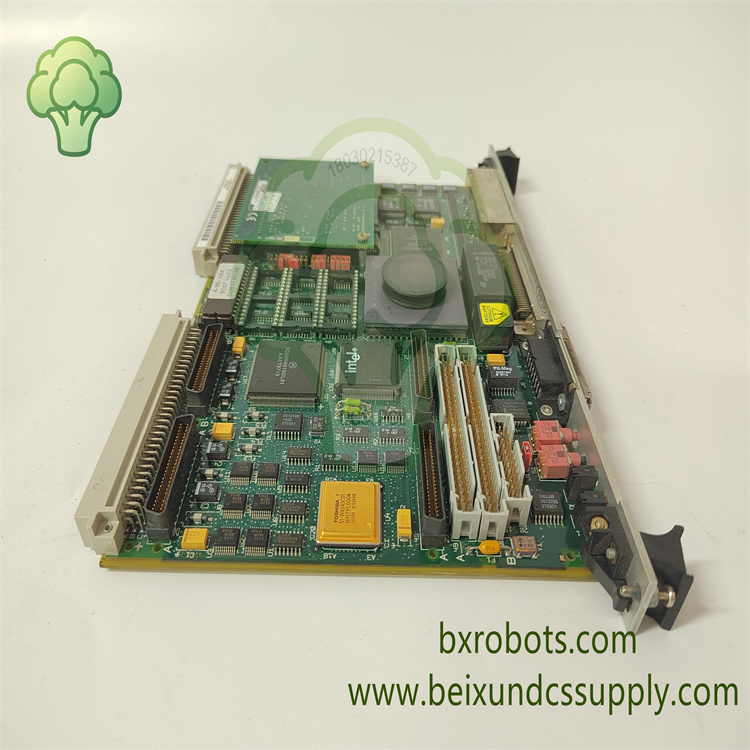

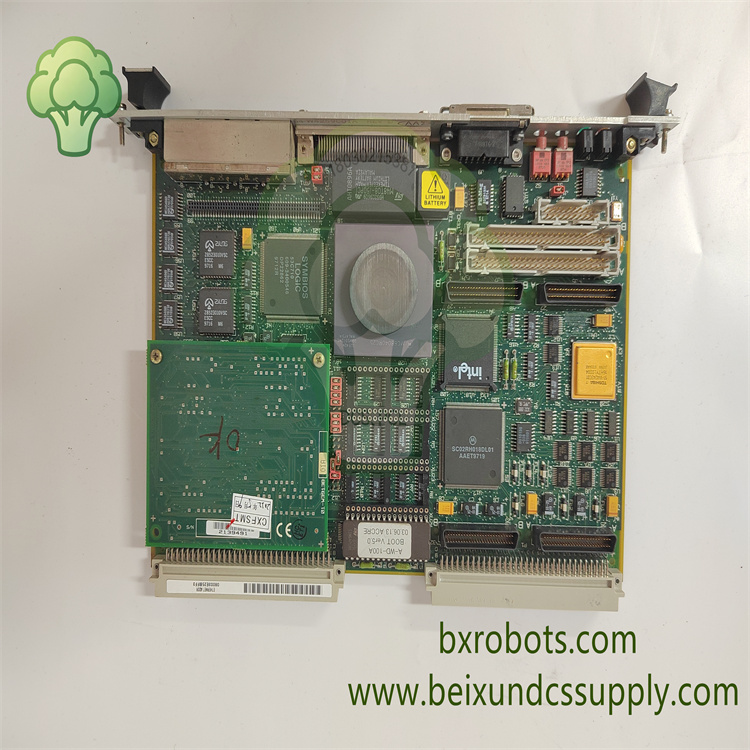

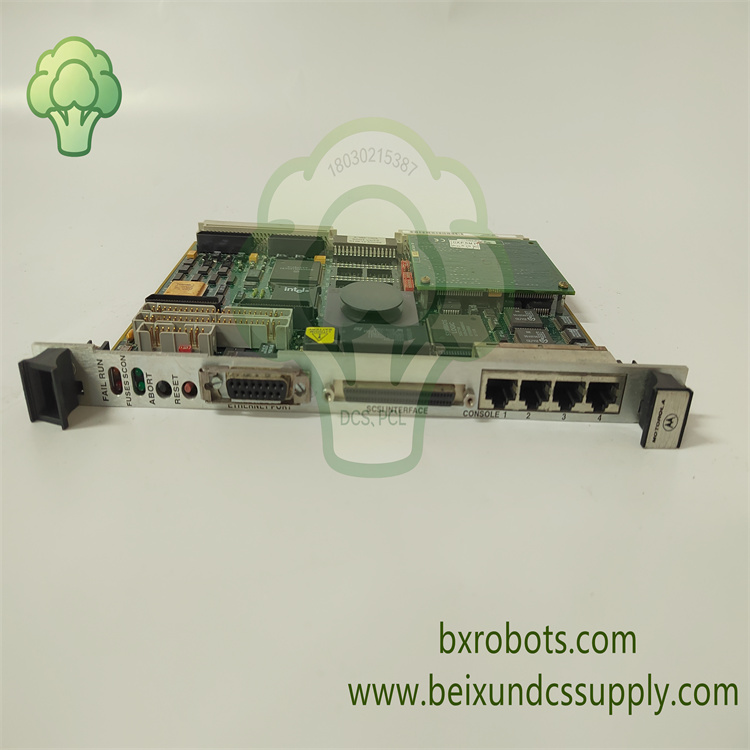

MOTOROLA MVME162‑213属于摩托罗拉MVME162系列，是一款6U双高规格VME总线单板计算机。该板卡搭载25MHz MC68LC040 32位微处理器，集成内存管理单元，负责嵌入式实时计算任务；配置带奇偶校验保护DRAM与512KB电池备份SRAM，断电情况下保护关键业务数据；板载双路RS232串行接口，可扩展10Base‑T以太网、SCSI‑2大容量存储接口，实现灵活系统扩展。技术人员将模块安装于标准VME机架，部署VxWorks等实时操作系统，为能源、自动化等存量流程工业工况提供稳定可靠的嵌入式计算能力。

核心特性

• 6U双高VME总线形态单板计算机，是老旧VME架构自动化系统经典嵌入式计算硬件。
• 25MHz MC68LC040 32位微处理器并集成MMU内存管理单元，完成工业控制逻辑运算，支持实时多任务计算。
• DRAM支持1MB/4MB/8MB奇偶校验配置，512KB电池备份SRAM，搭配电池备份实时时钟，保障断电数据留存。
• 双路EIA‑232‑D串行端口；可选DMA驱动10Base‑T以太网、SCSI‑2存储接口，满足多模式通讯与大容量存储需求。
• 集成硬件看门狗定时器与多路计时定时器，提升系统运行稳定性；面板LED状态指示灯，方便现场快速巡检定位硬件故障。
• 完全兼容VME总线标准，支持A16/A24/A32寻址、D8‑D32数据宽度，可充当VME系统控制器；工业级PCB，适应控制柜温度波动、电磁干扰工况。
• 适用于存量VME系统大修、单板计算机更换、工业自动化改造场景。

技术参数

• 型号：MVME162‑213
• 品牌：MOTOROLA摩托罗拉 / Emerson艾默生
• 产品类型：6U双高VME总线单板计算机(SBC)
• 处理器：25 MHz MC68LC040 32位微处理器，集成MMU内存管理单元
• 内存：1/4/8 MB奇偶校验DRAM；512 KB电池备份SRAM
• 板载接口：双路EIA‑232‑D串行端口
• 可选扩展接口：10Base‑T以太网(DMA)，SCSI‑2(DMA)
• 总线标准：VME总线，支持A16/A24/A32，D8‑D32，可作为VME系统控制器
• 计时资源：看门狗定时器、多路计时定时器、电池备份实时时钟
• 支持操作系统：VxWorks、OS‑9等实时操作系统
• 诊断功能：面板LED状态指示灯
• 安装规格：6U双高VME板卡，标准VME机架插槽安装
• 工作温度：0 ℃ ~ +70 ℃，可选宽温版本‑40 ℃ ~ +85 ℃
• 湿度：5‑95%无凝露
• 典型功耗：约6 W (+5 VDC)
• 主要功能：为VME架构工业系统提供实时嵌入式计算、控制逻辑执行以及多设备通讯能力

应用领域

MOTOROLA MVME162‑213单板计算机大量应用于发电厂、石化装置等存量流程工业控制现场，为VME总线平台自动化系统维护改造项目提供可靠VME单板计算机备件方案。
