产品概述

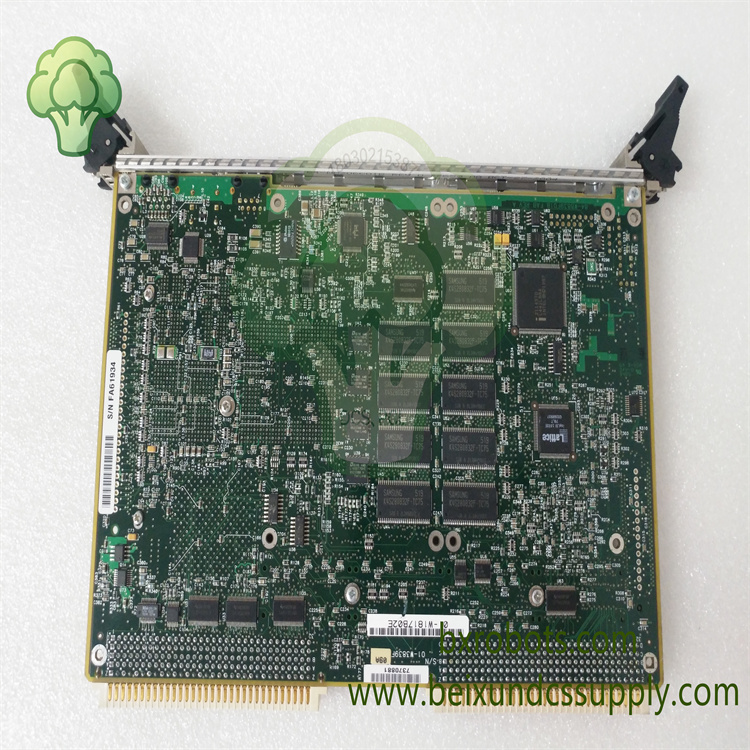

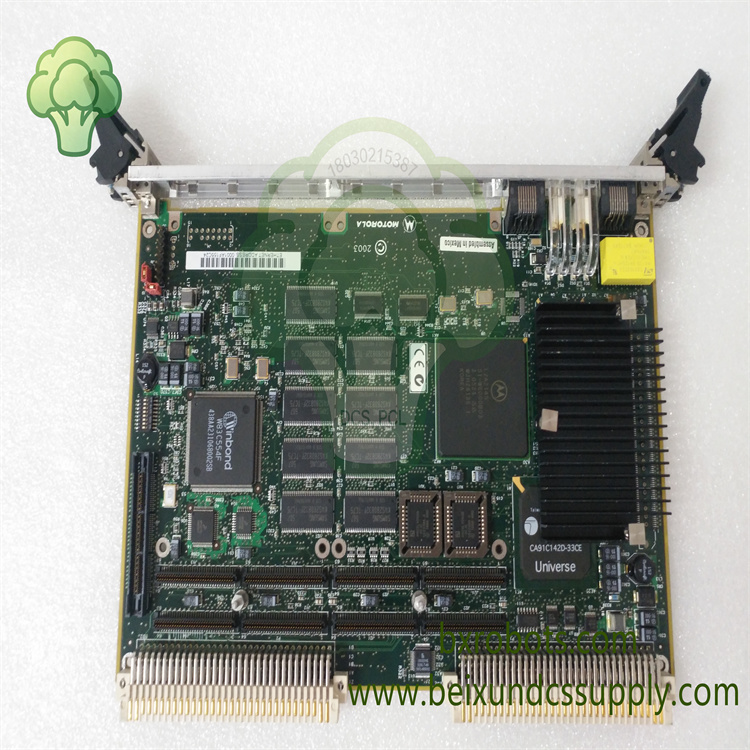

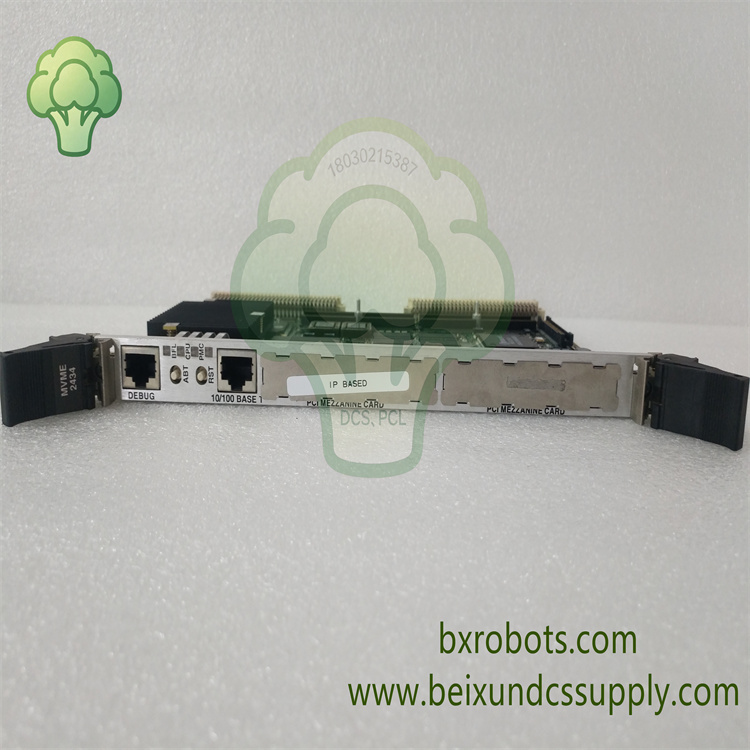

MOTOROLA MVME2434属于MVME2400 PowerPlus II系列单宽6U VMEbus嵌入式单板计算机。该板卡搭载带浮点运算单元的PowerPC 750 RISC处理器，为VME机架设备提供确定性实时计算能力。板卡插入标准VME机箱背板插槽，作为系统主控制器完成数据运算、总线管理以及外设I/O调度，服务于工业及高可靠性嵌入式业务场景。

核心特性

• 搭载PowerPC 750（MPC750）RISC处理器，集成FPU浮点单元与MMU内存管理单元，实现高速浮点运算处理
• 支持最大256MB ECC纠错SDRAM，板载Flash ROM与电池备份SRAM，工业噪声环境下保障数据完整性
• 配备双PMC扩展插槽，无需占用额外VME槽位，可灵活扩展模拟I/O、串口、光纤接口等功能模块
• 符合VME64 / VME64x总线规范，支持主/从模式、多级中断处理，兼容全部VME地址与数据宽度模式
• 板载10/100M以太网、多路RS‑232/422串口，兼容VxWorks实时操作系统，便于嵌入式控制项目部署
• 被动散热散热器加固工业PCB硬件，适配密封VME机箱内部，可长期连续稳定运行

技术参数

• 型号：MVME2434
• 品牌：摩托罗拉 MOTOROLA（后续归属Abaco Systems / Emerson）
• 外形规格：单宽6U VMEbus板卡
• 处理器：PowerPC 750（MPC750）RISC CPU，带FPU浮点单元
• 内存配置：最大256MB ECC SDRAM，板载Flash ROM，电池备份SRAM
• 扩展接口：双PMC插槽，支持功能模块扩展
• 总线规格：VME64 / VME64x，主从模式可配置
• 板载I/O：10/100BASE‑T以太网，多路RS‑232/422串行端口
• 支持系统：VxWorks实时操作系统
• 供电方式：通过VME P1/P2背板连接器取电
• 安装方式：标准VME机箱插槽安装
• 主要功能：VME总线嵌入式设备的实时运算与系统控制

应用领域

MOTOROLA MVME2434单板计算机广泛用于工业自动化控制、测试测量设备、能源监控、航空航天嵌入式装备，作为高可靠VME总线实时控制回路的核心计算单元。
