产品概述

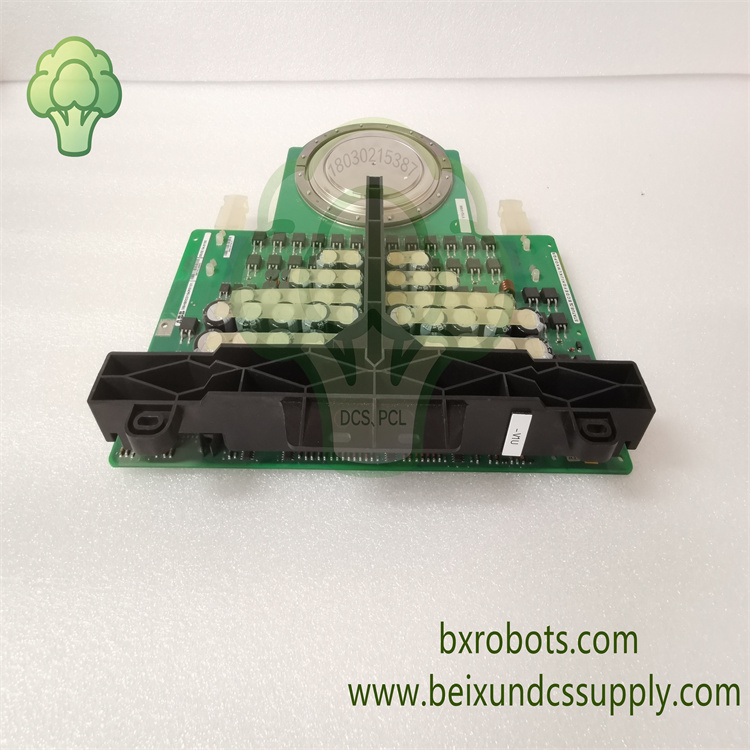

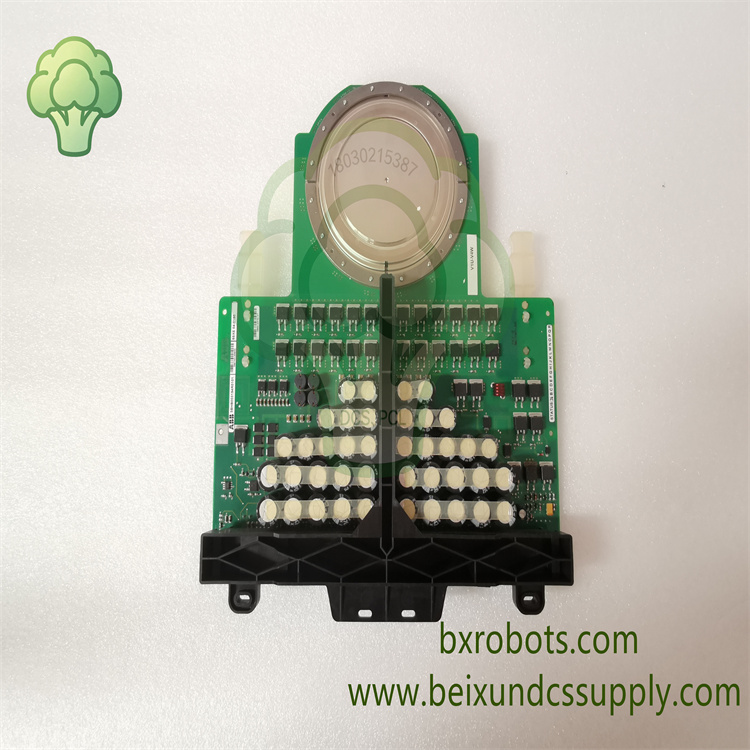

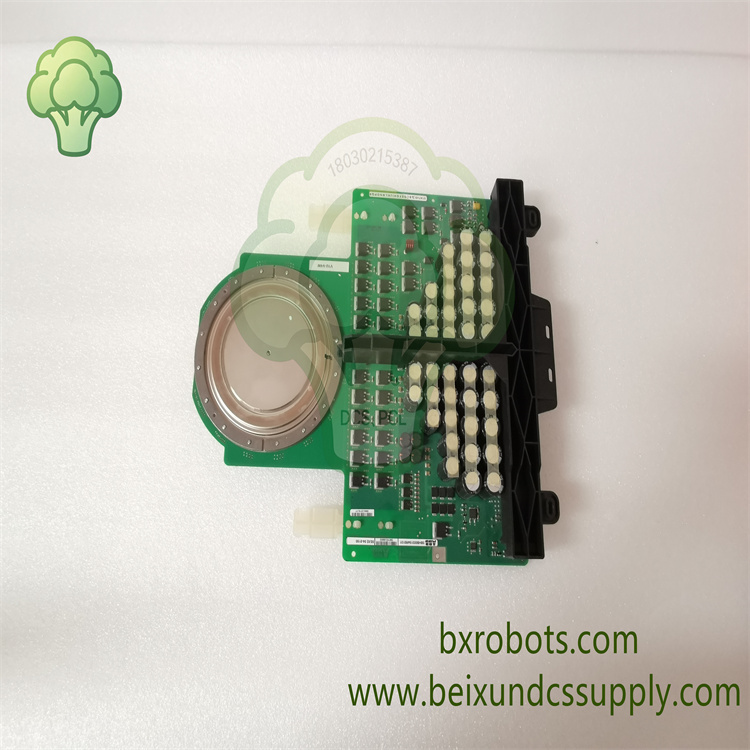

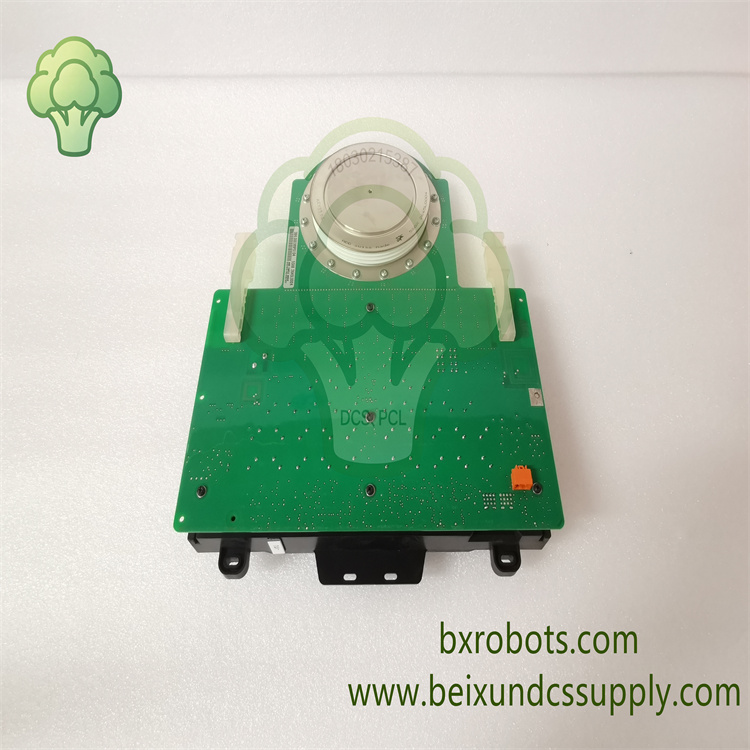

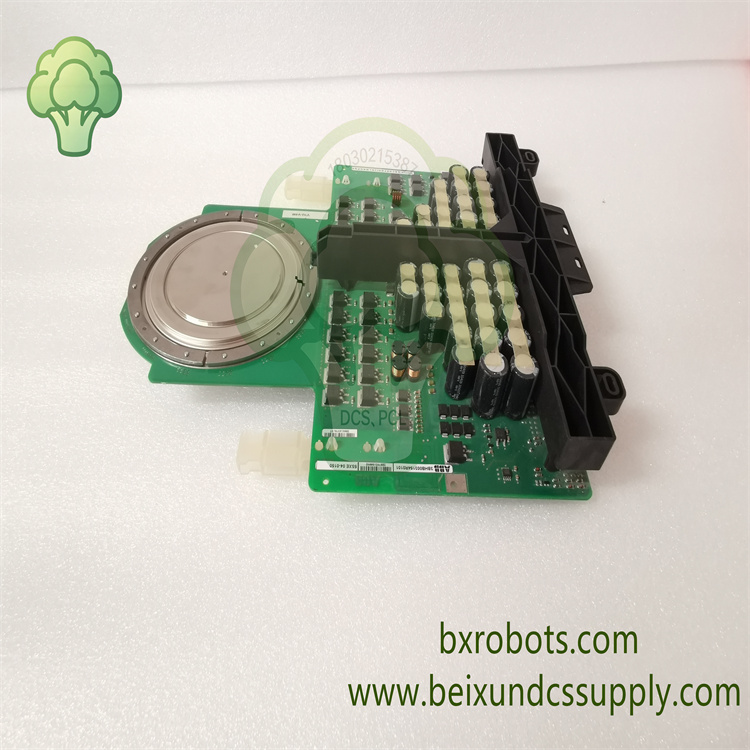

ABB 5SHX2645L0004 3BHL000389P0104是应用于ABB中压变流器系统的完整逆导型IGCT功率组件。其中5SHX2645L0004为压接型逆导IGCT功率芯片，3BHL000389P0104为配套集成门极驱动板卡。整套单元接收光纤触发信号，完成高压大电流功率开关与电能变换。采用双面压接散热结构，集成缓冲相关电路。适配ABB ACS6000中压变频器，在工业重载工况下实现稳定功率开关输出。

核心特性

• 逆导型IGCT一体化功率单元，功率芯片与专用驱动板成套匹配
• 圆盘压接型功率器件，支持双面风冷或者水冷散热方式
• 光纤触发接口，实现控制侧与功率侧高压电气隔离
• 内置过流、过温监测以及实时故障诊断功能
• 低损耗快速开关特性，集成缓冲电路，减少外围器件数量
• 与ABB ACS6000中压变频器完美适配，支持重载工况长期连续运行

技术参数

• 整套型号：5SHX2645L0004，3BHL000389P0104
• 器件类型：逆导型IGCT功率组件
• 额定阻断电压：4500V
• 通态平均电流：2645A
• 触发方式：光纤隔离触发
• 散热方式：双面压接散热（风冷/水冷）
• 适配设备：ABB ACS6000中压变频器
• 净重：2.6 kg
• 工作结温：‑40℃ ~ +125℃

应用领域

广泛应用于中压电机传动、冶金主传动、风电变流器、静止无功补偿场景，承担中压变频设备核心大功率开关与能量转换业务。
