产品概述

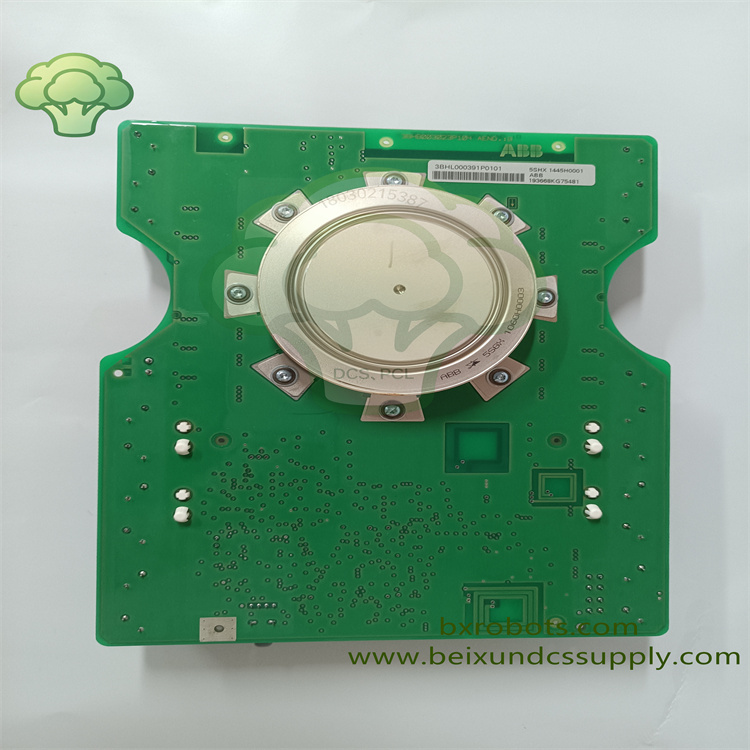

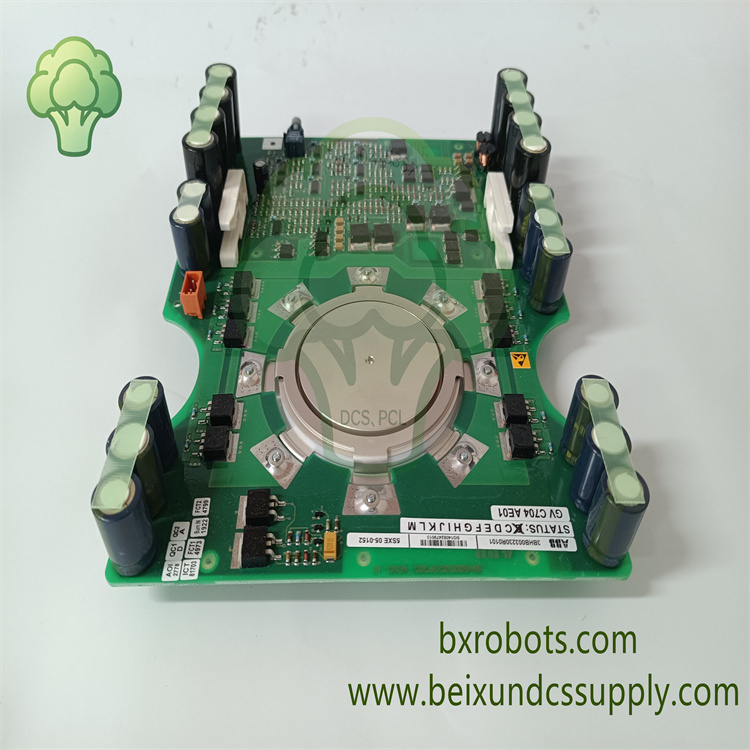

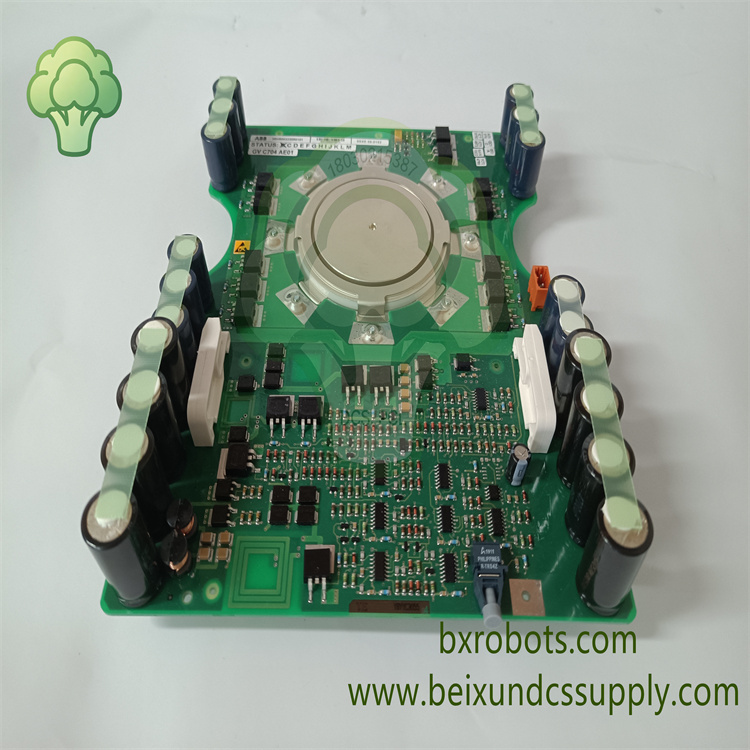

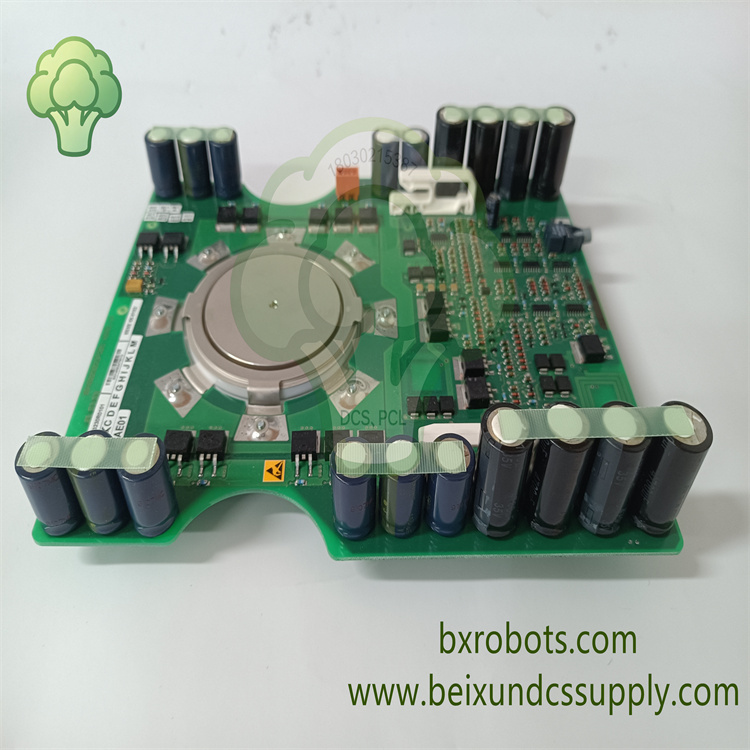

ABB 5SHX1445H0001 3BHL000391P0101 3BHB003230R0101 5SXE05‑0152为一套完整IGCT功率组件，专用于ABB中压变流器系统。其中5SHX1445H0001为压接型集成门极换流晶闸管功率芯片，3BHL000391P0101、3BHB003230R0101、5SXE05‑0152为配套门极驱动控制板卡。整套组件接收光纤触发指令，完成高压大电流功率开关变换。采用双面散热压接结构，具备过流、温度监测以及故障诊断能力。适配ABB ACS1000、ACS5000中压变频器，在工业重载工况下实现稳定功率开关输出。

核心特性

• 完整IGCT功率套件，包含功率芯片与配套门极驱动电路板
• 圆盘压接型功率器件，支持双面水冷或者风冷散热方式
• 光纤触发接口，实现控制侧与功率侧高压隔离控制
• 内置过流保护、温度检测以及实时故障诊断功能
• IGCT低损耗快速开关技术，可省去大容量缓冲电路
• 与ABB中压变频器完美匹配，支持重载工况长期连续运行

技术参数

• 整套型号：5SHX1445H0001，3BHL000391P0101，3BHB003230R0101，5SXE05‑0152
• 器件类型：IGCT集成门极换流晶闸管功率组件
• 额定阻断电压：4500V
• 典型关断电流：1400A
• 触发方式：光纤隔离触发
• 散热方式：双面压接散热（风冷/水冷）
• 适配设备：ABB ACS1000、ACS5000中压变频器
• 工作结温：‑40℃ ~ +125℃

应用领域

广泛应用于中压电机传动、电力能量变换、静止无功补偿、工业重载变流器场景，承担中压变频设备核心大功率开关与能量转换业务。
