全套组件拆分定义

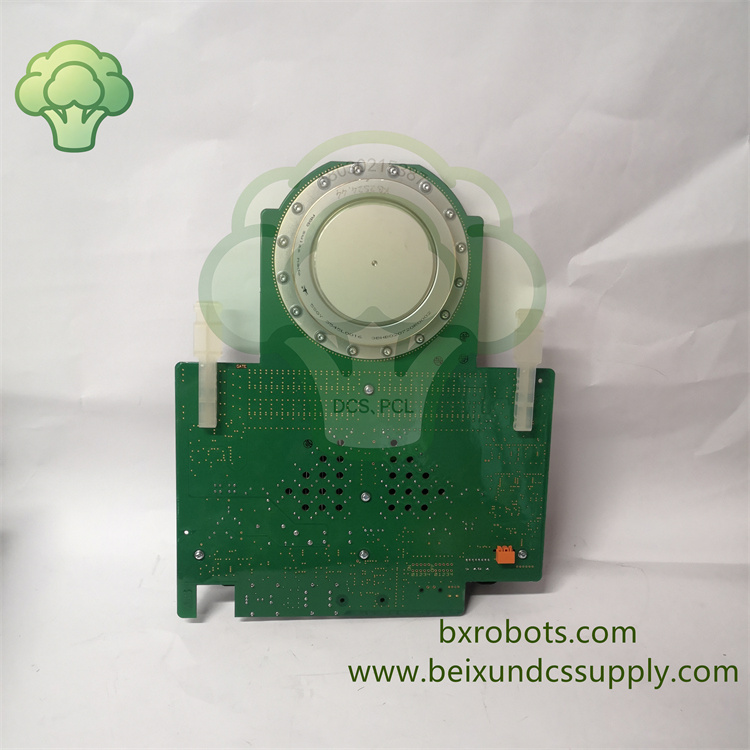

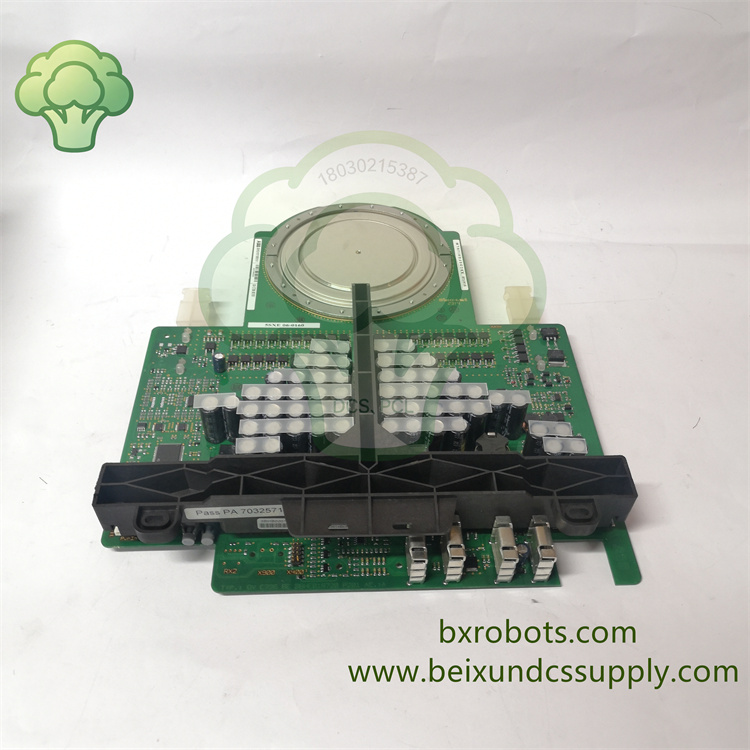

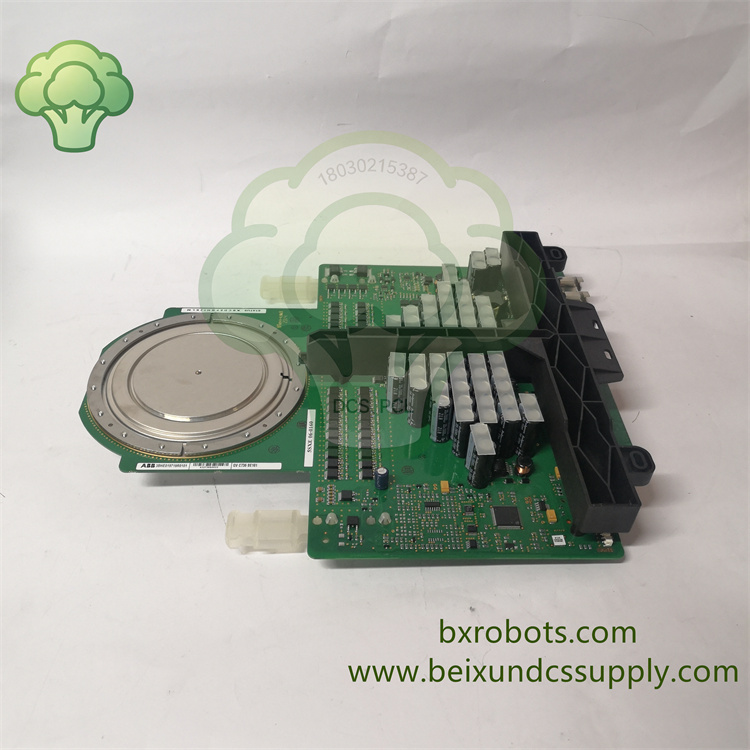

1. GVC736BE101 3BHE019719R0101：完整 IGCT 一体化驱动功率主板（整机载体，集成驱动、采样、保护、缓冲回路）
2. 5SHY3545L0016：核心圆形 IGCT 功率半导体器件（4500V 高压大功率开关芯片，焊接于 GVC736 主板）
3. 3BHB020720R0002：IGCT 配套缓冲 / 辅助驱动子板，与 GVC736BE101、5SHY3545L0016 成套匹配，不可单独互换
   Brand: ABB Switzerland 电力电子大功率 IGCT 产品线，适配 UNITROL 大型励磁、ACS880 工业传动平台
   Product Type: Integrated Gate Commutated Thyristor (IGCT) Full Power Gate Drive Assembly
   兼容系统：

• UNITROL 5000/6000 百万千瓦级汽轮 / 水轮发电机静态励磁系统
• ACS880-17/37 大功率四象限变频器、轧机传动、海上平台变频装置
  配套主控：PPC907BE 励磁 CPU、ACS880 控制单元、Symphony Plus 全厂 DCS
  安装方式：励磁 / 变频柜标准机架水冷插槽式，支持单模块热插拔维护
  供电规格：24VDC 机架控制电源，主功率侧励磁变三相高压输入

Module Introduction

Core Functions 核心功能

1. 5SHY3545L0016 4500V 高压 IGCT 主功率器件，低通态损耗，支持连续大电流整流，实现发电机励磁直流无级调压
2. 4500V IGCT chip 5SHY3545L0016, low conduction loss, continuous high current rectifier for generator excitation DC regulation
3. GVC736BE101 集成独立隔离门极驱动电路，高速对称脉冲输出，IGCT 开关响应＜1μs，无谐波畸变
4. Integrated isolated gate drive circuit on GVC736BE101, symmetrical high-speed pulse output, IGCT switching response <1μs
5. 3BHB020720R0002 缓冲子板完成脉冲滤波、浪涌缓冲、温度采集预处理，抑制功率侧高压干扰串入控制回路
6. Buffer sub-board 3BHB020720R0002 for pulse filtering, surge absorption & temperature signal preprocessing
7. 内置多路硬件安全保护：IGCT 过流、功率超温、励磁短路、门极脉冲丢失、电压浪涌，故障瞬时封锁驱动脉冲
8. Multi-stage hardware protection: IGCT overcurrent, overtemperature, excitation short circuit, gate pulse loss, instant pulse lockout on fault
9. 高精度 CT 电流采样回路，实时采集励磁输出电流，闭环反馈至 PPC907BE 主控完成 AVR 调压、无功均分运算
10. High-precision CT sampling circuit, feedback excitation current to main CPU for AVR voltage & reactive load sharing closed-loop control
11. 一体化水冷散热流道设计，配套柜内冷却水循环，IGCT 长期满负荷温升控制在 75℃以内
12. Integrated water cooling channel design, limit IGCT temperature under full continuous load
13. 专用背板高速总线与励磁主控交互，实时上传 IGCT 温度、导通状态、故障录波日志至电厂 DCS
14. Dedicated high-speed backplane bus, upload IGCT temperature, operating status & fault waveform logs to plant DCS
15. 成套模块化设计，三部件一一对应匹配，整机支持机架热插拔，更换功率总成无需断开高压主回路，缩短停机检修窗口
16. Complete modular design, three parts matched one-to-one, rack hot-swap support without high-voltage cable disconnection

Electrical Specifications 电气参数

1. 5SHY3545L0016 IGCT 功率芯片

• 断态重复峰值电压：4500V
• 最大可关断电流：2645A
• 门极驱动电压：±15V
• 结温耐受范围：-40℃ ~ +125℃

2. GVC736BE101 3BHE019719R0101 主板

• 控制电源：24VDC DC，整机功耗≤12W
• 驱动脉冲频率：0~400Hz 可调（励磁整流标准 50/60Hz）
• 通道隔离耐压：功率回路与控制逻辑 2000VAC 工频隔离
• 采样精度：励磁电流采集 ±0.2% FS

3. 3BHB020720R0002 缓冲子板

• 浪涌吸收容量：1200J RC 缓冲网络
• 温度采集通道：NTC 热敏电阻 IGCT 结温监测
• 信号隔离：1500VAC 模拟信号隔离
