产品概述

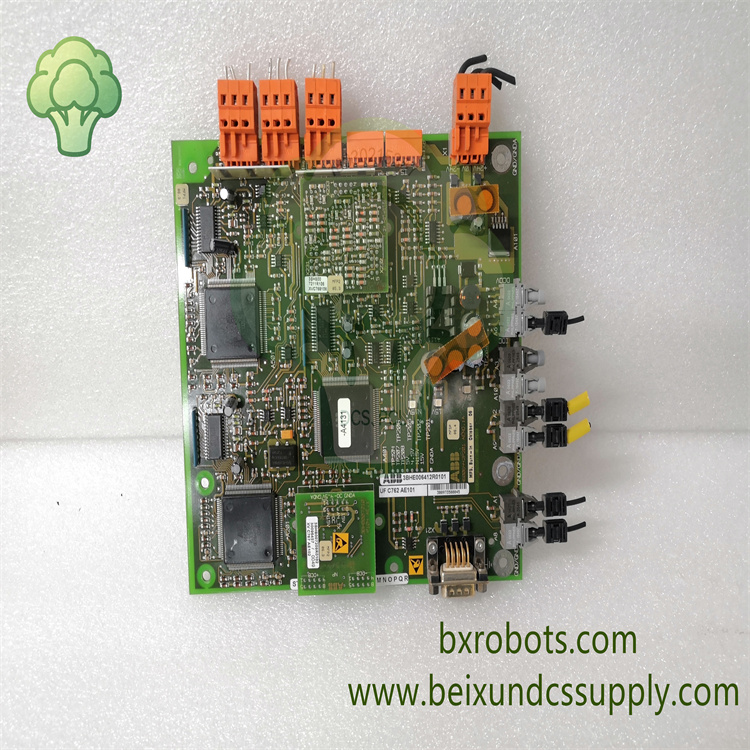

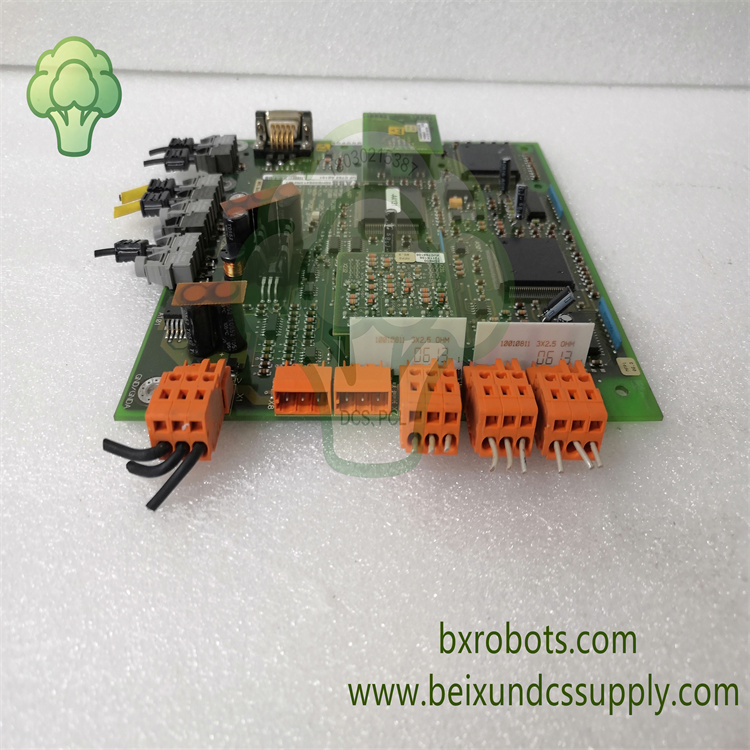

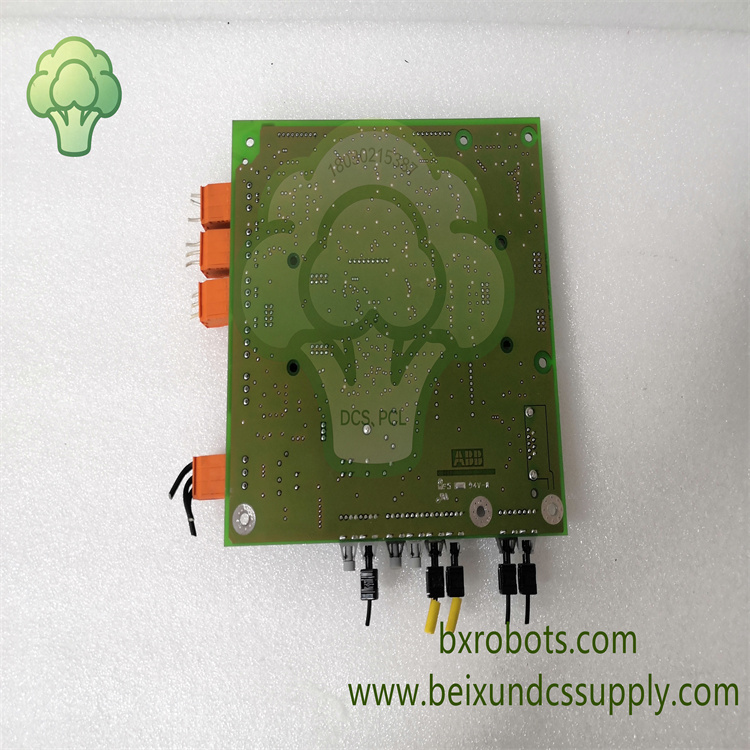

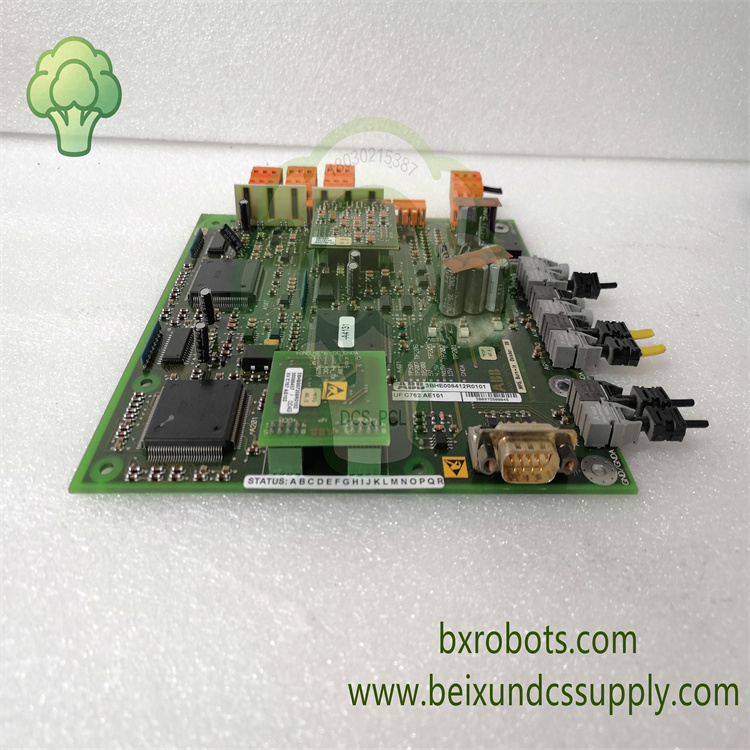

ABB UFC762AE101 3BHE006412R0101 是励磁专用 I/O 信号处理板。

属于 ABB UNITROL 发电机励磁系统关键备件。

板卡采用插拔式结构，安装于励磁机柜子机架内部。

作为功率柜与主控单元之间信号转换与隔离通道。

采集发电机励磁电压、励磁电流等现场电气信号。

实现光电隔离，避免高压浪涌冲击损坏控制回路。

处理各类联锁状态信号，并输出保护跳闸继电器指令。

保障发电机组励磁闭环调节与故障保护功能稳定执行。

核心特性

‑ 标准插拔板卡结构，适配机柜子机架安装空间。

‑ 集成多路模拟信号调理与隔离 AD 采样电路。

‑ 采集机柜联锁、风机状态、开关位置等隔离数字输入信号。

‑ 可配置继电器输出通道，实现励磁保护、联锁跳闸指令输出。

‑ 内置完善故障诊断，识别通道异常、信号丢失以及通讯故障。

‑ LED 指示灯直观展示模块运行、报警以及故障状态。

‑ 通过系统背板获取 24VDC 工作电源。

‑ 通过背板内部总线与主控板完成数据交互。

‑ 系统允许工况下支持热插拔维护。

‑ 满足电厂强干扰工况下工业 EMC 电磁兼容要求。

技术参数

‑ 品牌：ABB

‑ 型号：UFC762AE101 3BHE006412R0101

‑ 产品类型：励磁 I/O 信号处理板

‑ 适用系统：ABB UNITROL 发电机励磁系统

‑ 供电：24VDC

‑ 信号隔离：光电电气隔离

‑ 安装方式：子机架插拔式安装

‑ 使用温度：‑10℃ ~ +60℃

‑ 防护等级：IP20

‑ 重量：约 0.38kg

应用领域

该 I/O 信号处理板主要应用于发电行业。

适配电厂 ABB UNITROL 系列发电机励磁成套设备。

完成现场信号采集、隔离转换以及保护信号输出任务。

适用于电厂设备改造、检修以及备件替换场景。
