产品概述

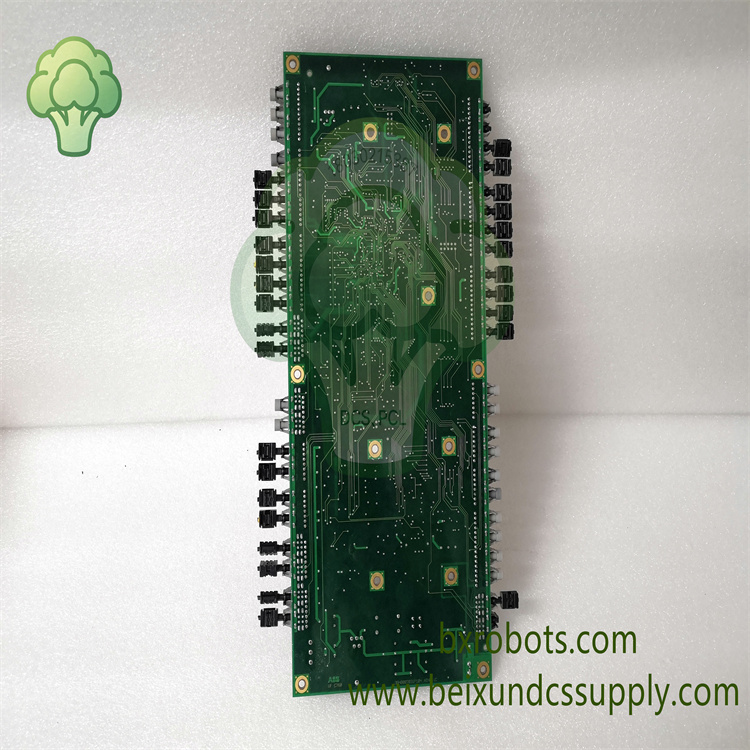

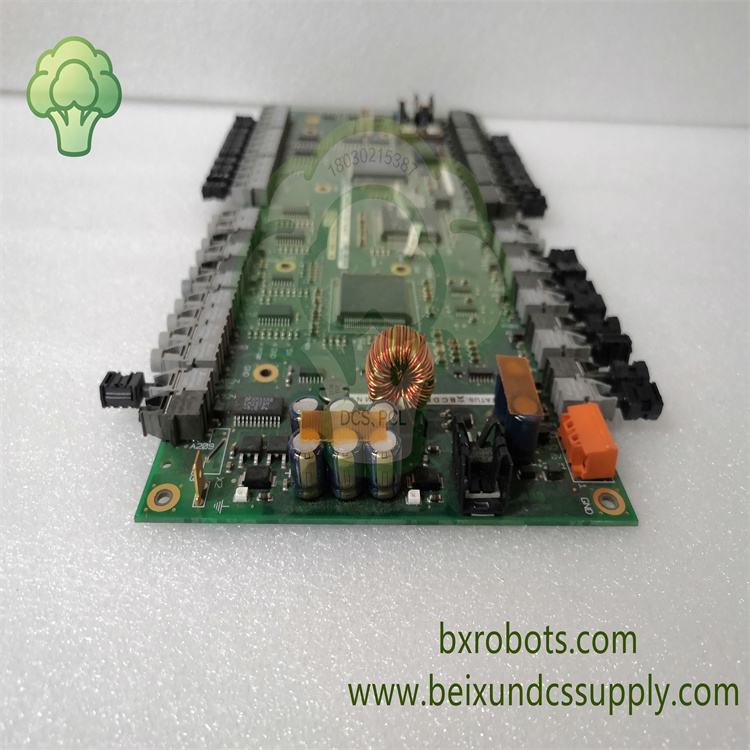

ABB UFC760BE142 3BHE004573R0142 是高压 I/O 信号接口板。

属于 ABB UNITROL5000 发电机励磁系统核心备件。

板卡采用插拔式结构，安装于励磁机柜子机架内部。

作为主控板与功率柜之间的隔离中转单元。

采集发电机励磁电压、励磁电流等强电现场信号。

将一次侧强电信号转换为标准弱电信号供主控运算处理。

输出继电器触点信号，完成励磁保护联锁以及跳闸指令输出。

阻隔高压浪涌干扰，保护控制回路不受功率侧冲击损坏。

核心特性

‑ 标准插拔板卡结构，适配机柜子机架安装空间。

‑ 实现一次功率侧与控制侧之间高压电气隔离。

‑ 集成多路模拟信号调理与隔离 AD 采样电路。

‑ 可配置数字输入输出通道，完成联锁、跳闸信号输出。

‑ 内置硬件诊断，识别通道故障、信号丢失以及通讯异常。

‑ LED 指示灯直观展示模块运行、报警以及故障状态。

‑ 通过系统背板获取工业级 24VDC 工作电源。

‑ 通过背板内部总线与主控单元完成数据交互。

‑ 系统允许工况下支持热插拔维护。

‑ 满足电厂强干扰工况下工业 EMC 电磁兼容要求。

技术参数

‑ 品牌：ABB

‑ 型号：UFC760BE142 3BHE004573R0142

‑ 产品类型：高压 I/O 信号接口板

‑ 适用系统：ABB UNITROL5000 发电机励磁系统

‑ 供电：24VDC

‑ 隔离电压：4000 Vrms

‑ 安装方式：子机架插拔式安装

‑ 使用温度：‑20℃ ~ +60℃

‑ 防护等级：IP20

‑ 重量：约 0.36kg

应用领域

该高压 I/O 接口板主要应用于发电行业。

适配电厂 ABB UNITROL5000 发电机励磁成套设备。

完成信号隔离、现场采集以及保护联锁输出任务。

适用于电厂设备改造、检修以及备件替换场景。
