产品概述

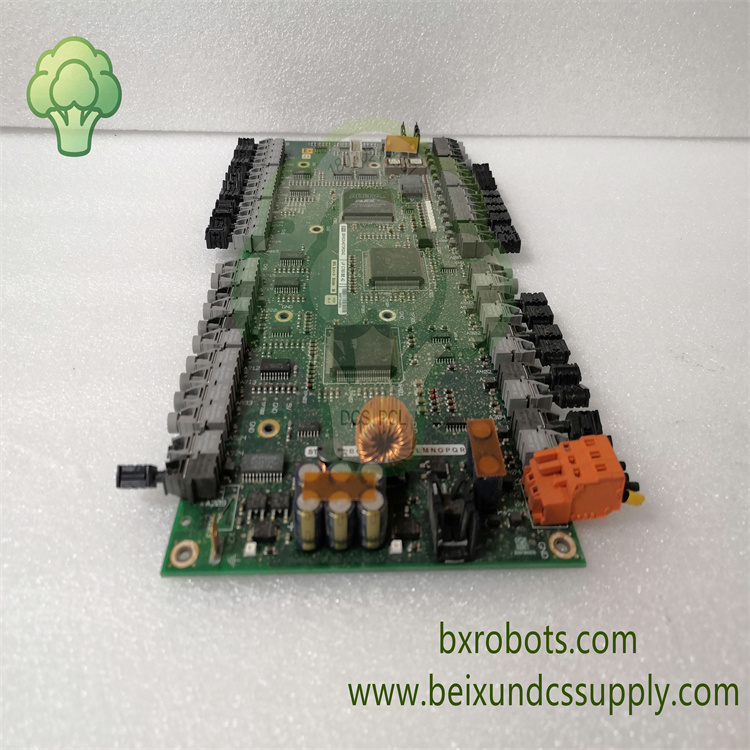

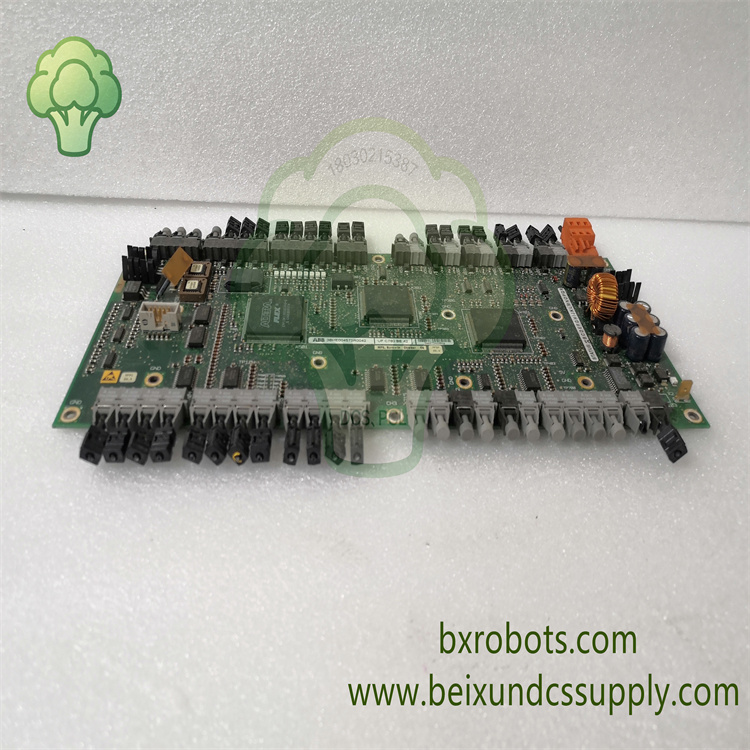

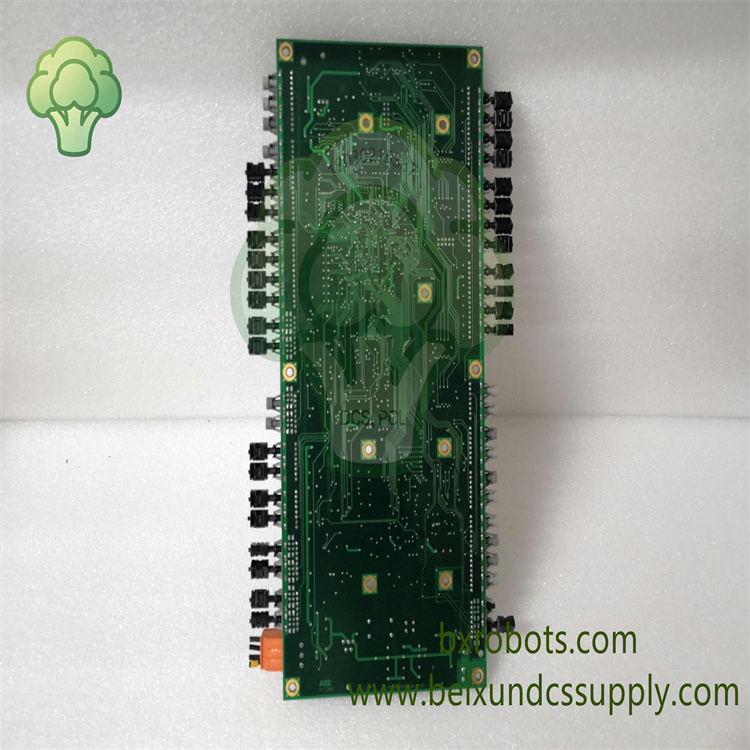

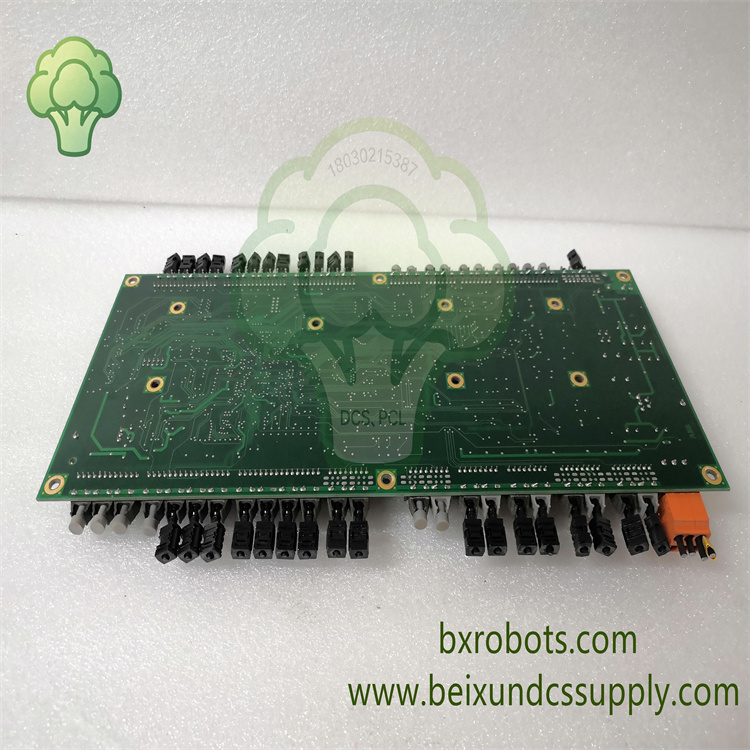

ABB UFC760BE42 3BHE004573R0042 是基金会现场总线 H1 接口板。

属于 ABB UNITROL 发电机励磁系统以及 DCS 系统专用备件。

板卡采用插拔式结构，安装于系统子机架内部。

作为现场总线链路主站，管理现场仪表总线通讯任务。

与 Foundation Fieldbus H1 现场变送器建立稳定通讯连接。

采集现场测量数据并上传至主控控制器。

支持现场仪表参数配置以及在线故障诊断功能。

保障电厂自动化设备现场总线通讯稳定运行。

核心特性

‑ 标准插拔板卡结构，适配机架内部安装空间。

‑ 作为 Foundation Fieldbus H1 总线网段链路主站。

‑ 单总线网段最多可接入 32 台现场总线仪表。

‑ 实现控制回路确定性实时数据传输。

‑ 内置故障诊断，检测总线通讯错误以及设备异常状态。

‑ LED 指示灯直观展示模块运行、总线状态及故障信息。

‑ 通过系统背板取电，无需额外供电接线。

‑ 配合主控板，完成现场总线信号处理工作。

‑ 系统允许工况下支持热插拔维护。

‑ 满足电力、化工石化行业工业 EMC 电磁兼容要求。

技术参数

‑ 品牌：ABB

‑ 型号：UFC760BE42 3BHE004573R0042

‑ 产品类型：基金会现场总线 H1 接口板

‑ 适用系统：ABB UNITROL 发电机励磁系统，ABB DCS 系统

‑ 通讯协议：Foundation Fieldbus H1

‑ 波特率：31.25 kbps

‑ 单网段最大接入设备：32 台

‑ 安装方式：子机架插拔式安装

‑ 使用温度：‑10℃ ~ +60℃

‑ 防护等级：IP20

‑ 重量：约 0.4kg

应用领域

该现场总线接口板广泛应用于电力、化工石化行业。

适配发电机励磁系统以及过程自动化 DCS 控制系统。

完成主控单元与现场总线现场仪表之间的数据交互。
