Basic Information

型号释义

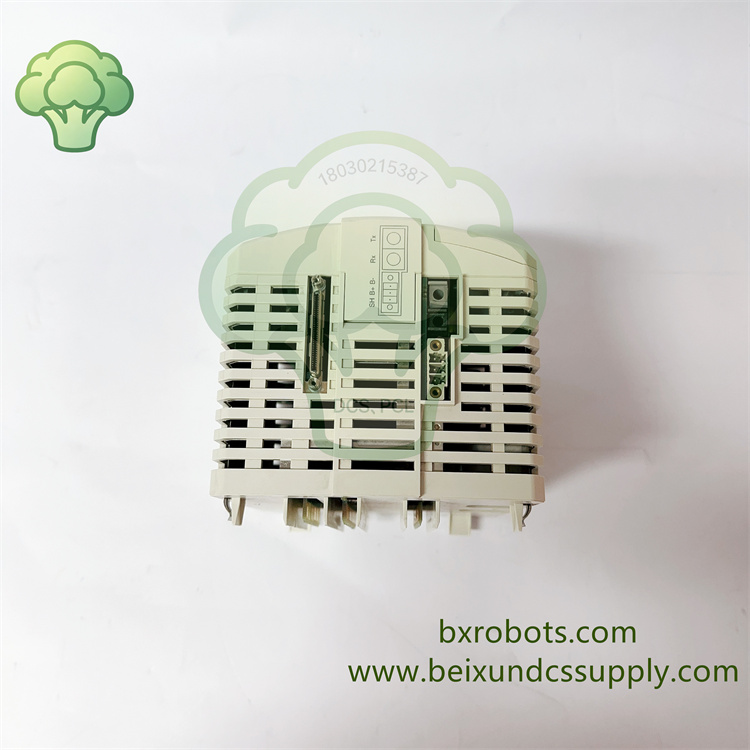

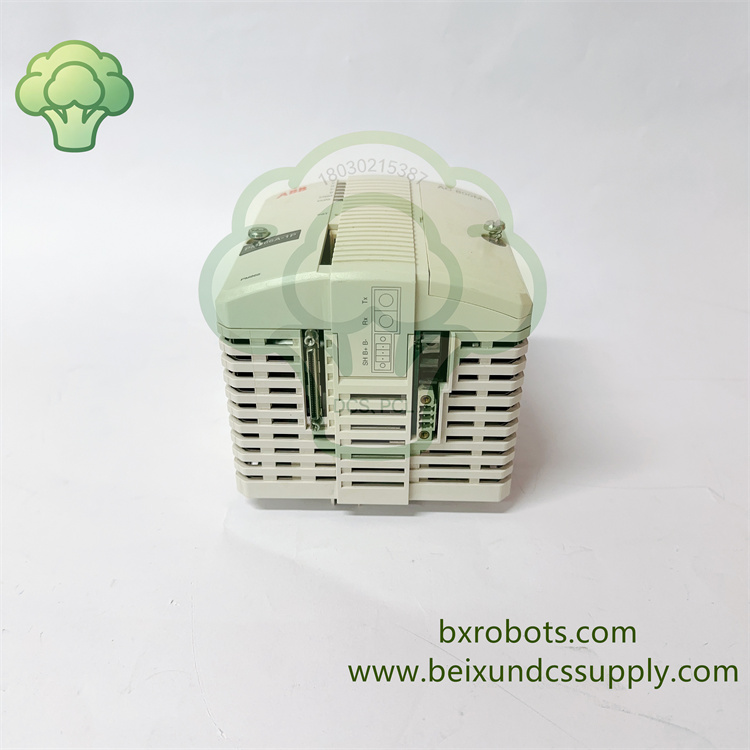

• PM866：AC800M 系列高端高性能处理器单元
• 3BSE050200R1：原厂唯一物料订货号
• 配套底座：TP830（标准安装底板，配套端子、通讯接口）
  Brand：ABB 瑞士 过程自动化 System 800xA / AC800M DCS 平台
  Product Type：High Performance Redundant Processor Unit（高性能冗余型 PAC 控制器）
  配套软硬件：

1. 组态软件：Control Builder M
2. 本地 IO：S800 I/O 系列模拟 / 数字 / HART 模块
3. 通讯扩展：CI627A (DP)、CI854、CI801 等总线卡
4. 配套励磁：UNITROL6000/6800 励磁柜上位主控
   安装方式：DIN35 标准导轨模块化安装，支持模块单独热插拔
   供电：24VDC 直流（19.2~30VDC 宽幅工业电源）

Module Introduction

1. 超强运算与大容量存储
   32 位工业 RISC 处理器，多任务分时硬实时调度，最小控制周期 1ms；标配大容量 RAM + 板载 Flash，可承载上百套 PID、顺控 SFC、ESD 安全联锁、批量配方大型程序，支持海量实时测点缓存与 SOE 毫秒事件存储。
2. 原生全链路冗余架构
   支持双 PM866 1+1 热备冗余，主备 CPU 实时镜像程序、变量、故障日志；RNRP 冗余双以太网自动负载均衡，单网口 / 单 CPU 故障毫秒级无扰切换；CEX IO 总线、电源均可配套冗余，全程不中断工艺控制。
3. 四端口集成通讯面板
   底板集成双独立 RJ45 控制网以太网（CN1/CN2，MMS/IAC 协议对接 800xA 操作站）、两路 RJ45 RS232 串口：COM3 调试串口、COM4 隔离式工具串口，无需额外通讯卡即可完成程序下载、本地调试。
4. 灵活扩展现场总线
   背板 CEX 高速总线可扩展 CI 系列 Profibus DP、Modbus RTU、EtherNet/IP 通讯模块，对接变频器、HART 仪表、第三方 PLC、振动监测设备（AMS6500/3500）。
5. 完善硬件诊断与运维

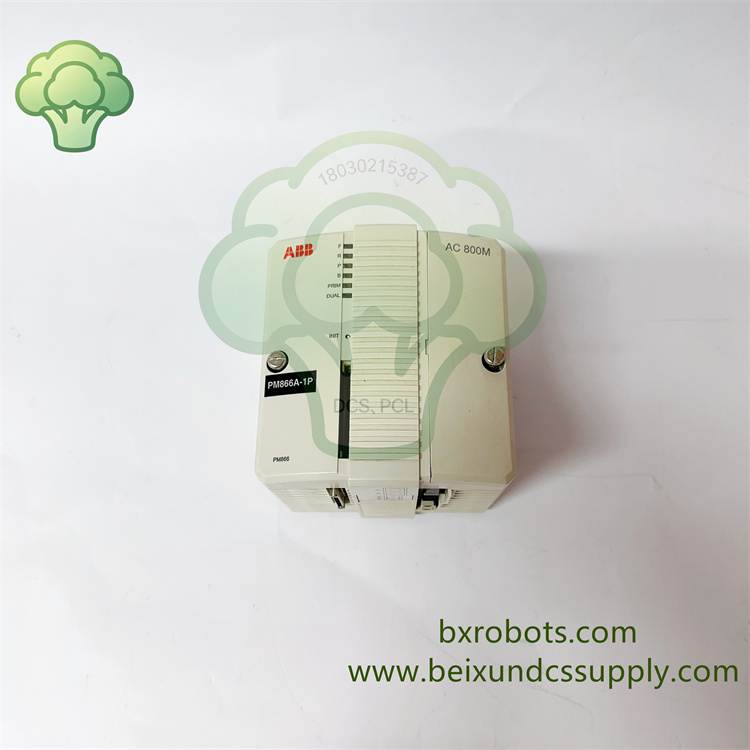

   前面板多组 RUN/FAULT/RED/COM 状态 LED，直观显示运行、故障、冗余同步、网络状态；机身带 INIT 复位按键、CF 卡插槽，可离线备份程序、固件升级、导出故障录波。
   整机工业级宽温、全板三防涂层，抗粉尘油雾、变频器 EMI 干扰，广泛用于火电、水电、化工、LNG、冶金高可靠连续生产装置，存量 800xA 系统扩容、故障 CPU 主流替换备件。

Core Functions 核心功能

1. 高速实时多任务控制运算
   最小扫描周期 1ms，支持 32 个独立任务、多档周期并行执行；内置标准算法库：PID、串级、前馈、顺控 SFC、流量累积、故障分级报警、PSS 电力稳定算法，适配锅炉、励磁、精馏塔复杂工艺。
2. 完整 1+1 全系统冗余能力

• CPU 冗余：主备同步镜像，切换时间＜20ms，无控制中断
• 网络冗余：双以太网 RNRP 协议，链路故障自动切换
• IO 总线冗余：双 CEX 总线驱动冗余 S800 IO
• 电源冗余：双路 24VDC 供电输入 SA/SB 监控

1. 四路原生集成通讯接口

• 2×10M RJ45 以太网：MMS、IAC，对接 800xA 操作站、服务器
• COM3 RS232：本地调试、Modbus RTU 从站
• COM4 隔离 RS232：工具软件专用，1500VAC 端口隔离

1. CEX 高速扩展总线扩容
   背板扩展槽可加装 CI 系列现场总线通讯卡，实现 Profibus DP、Modbus TCP、HART、OPC UA 多协议对接第三方设备。
2. IEC61131-3 全标准编程支持
   兼容梯形图 LD、功能块 FBD、结构化文本 ST、顺序功能图 SFC、结构化图表，程序可跨 AC800M 平台移植复用。
3. 毫秒级 SOE 事件与故障录波
   板载大容量事件存储，统一 SNTP 全网校时，故障时序精确到毫秒，满足电力、化工安监审计追溯要求。
4. 离线 CF 卡运维功能
   标准 CompactFlash 插槽，无上位机即可完成程序备份、固件升级、故障日志导出，现场抢修便捷。
5. DIN 导轨模块化热插拔
   单 CPU 模块可单独插拔更换，冗余架构下生产工艺全程不间断运行，大幅缩短停机检修窗口。
