Enterasys A4H124-24TX P0973JM SecureStack A4 24 口百兆电口工业网管交换机 Foxboro I/A Evo DCS 控制系统接入层网络备件电厂化工冗余控制网设备

Views :

Update time : 2026-07-13

Basic Information

Brand: Enterasys（凯创，Foxboro 福克斯波罗 DCS 原厂配套 A4 系列工业网络设备）

品牌：Enterasys 凯创（Foxboro I/A/ Evo DCS 系统原厂配套 A4 系列工业交换机）

Model: A4H124-24TX

型号：A4H124-24TX

Foxboro Part No.: P0973JM

Foxboro 原厂物料编号：P0973JM

Product Type: 24-Port 10/100M Layer2 Managed Stackable Industrial Ethernet Switch

产品类型：24 口百兆二层可堆叠管理型工业以太网交换机

Compatible System: Foxboro I/A Series、Foxboro Evo DCS 集散控制系统，配套 FBM 现场控制器、操作员站、历史服务器、TSI 振动监测上位

适配光模块：SFP 千兆单模 / 多模光模块

Mounting Method: 标准 19 英寸 1U 机架安装，可选 DIN 导轨安装套件

供电规格：内置 100~240VAC 交流主电源，支持外接 24VDC 直流冗余电源扩容

Module Product Introduction

A4H124-24TX P0973JM 是 Foxboro DCS 主流接入层工业交换机，同系列 A4H124-24FX 为全光纤机型，本款为纯铜电口版本，适用于控制室机柜、无防爆需求的就地控制柜组网场景。

整机 24 路百兆 RJ45 电口直连 FBM 控制器、操作站、服务器；2 路千兆 RJ45 专用堆叠口，最多 8 台设备闭环堆叠组成虚拟交换机，单台 / 单堆叠链路故障毫秒级切换，工艺控制网络无中断；2 路独立 SFP 千兆光插槽，用于远距离机房光纤上联、跨区域装置互联。

支持交流 + 直流双冗余供电，工业宽温硬件、全端口 ESD 浪涌防护；完整二层网管策略，通过 VLAN 隔离工艺控制网与监控上位网，8 队列硬件 QoS 保障 DCS 实时控制报文优先转发；整机 PCB 全三防涂层，耐受电厂、化工粉尘、油雾、变频器 EMI 干扰，是存量 Foxboro DCS 系统技改、故障交换机替换核心备件。

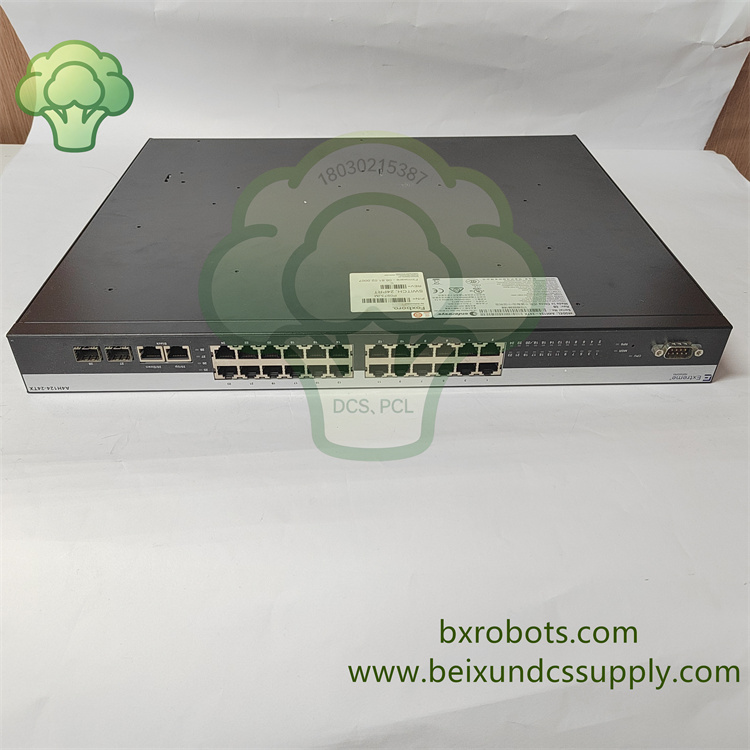

A4H124-24TX P0973JM(2).jpg

Core Functions

24 路 10/100M 自适应 RJ45 电口，自动协商全 / 半双工，直连 DCS FBM 控制器、操作员站、历史服务器
24×10/100M auto-sensing RJ45 ports, auto duplex negotiation for DCS FBM controllers & operator stations
独立扩展接口：2 路千兆 RJ45 堆叠口 + 2 路 SFP 千兆光插槽，支持多机组堆叠、远距离光纤机房互联
Independent expansion ports: 2×Gigabit RJ45 stack ports + 2×SFP gigabit fiber slots for stack expansion & long-distance interconnection
闭环冗余堆叠技术，最多 8 台设备堆叠，单链路 / 单机故障自动切换，工艺控制通讯无中断
Closed-loop redundant stacking, max 8 units stack, automatic failover without DCS process communication outage
完整二层工业网管：4K 802.1Q VLAN、8 队列 802.1p 硬件 QoS、端口 ACL 安全策略、802.1X 设备接入认证、LACP 链路聚合
Full L2 industrial management: 4K VLAN, 8-level hardware QoS, port ACL, 802.1X, LACP link aggregation
多协议远程运维：SNMP v1/v2c/v3、RMON、SSH 加密远程登录、Web 网页、DB9 RS232 Console 本地调试
Multi-protocol remote monitoring: SNMP v1/v2c/v3, RMON, SSH, Web GUI, RS232 Console local configuration
双冗余供电架构：内置交流主电源 + 外接 24VDC 直流备用电源，单路供电故障整机持续稳定运行
Dual redundant power supply, built-in AC main + external 24VDC DC backup, continuous operation with single power failure
硬件故障干接点告警，端口掉线、整机电源 / 链路故障信号上传 DCS/SCADA 远程监控
Hardware fault dry contact alarm, upload switch abnormal status to DCS/SCADA remote monitoring
工业抗干扰硬件设计，端口集成 ESD、浪涌多级防护，抑制电机、变频器大功率电磁干扰
Industrial anti-EMI hardware design, multi-stage ESD & surge protection for power plant & chemical harsh environments

A4H124-24TX P0973JM(8).jpg
