Enterasys A4H124-24FX P0973JN 24 口 100M 光纤管理交换机 A4 系列工业堆叠光交换机 Foxboro I/A Evo DCS 远程光纤组网备件电厂化工防爆区域网络设备

Views :

Update time : 2026-07-13

Basic Information

Brand: Enterasys（Extreme 旗下，Foxboro 福克斯波罗 DCS 原厂配套 A4 系列工业网络设备）

品牌：Enterasys 凯创（Foxboro I/A/ Evo DCS 系统原厂配套 A4 系列工业光纤交换机）

Model: A4H124-24FX

型号：A4H124-24FX

Foxboro Part No.: P0973JN

Foxboro 原厂物料编号：P0973JN

Product Type: 24-Port 100Base-FX All-Fiber Layer2 Managed Stackable Industrial Switch

产品类型：24 口 100M 全光纤二层管理型可堆叠工业交换机

适配系统：Foxboro I/A Series、Foxboro Evo DCS 集散控制系统，配套 FBM 现场控制器、远程 IO 机柜、TSI 振动监测上位

适配光纤：MT-RJ 多模光纤，SFP 插槽兼容单 / 多模千兆光模块

安装方式：标准 19 英寸 1U 机架式，可选 DIN 导轨安装套件 P0973GE

供电规格：内置 100~240VAC 交流主电源，支持外接 24VDC 直流冗余电源扩容

A4H124-24FX P0973JN(9).jpg

产品概述 Introduction

A4H124-24FX P0973JN 是 Foxboro DCS 专用全光纤接入交换机，区别于 A2H 系列电口机型，整机 24 路全光纤端口，依靠光纤电气隔离彻底解决化工厂、海上平台、电厂大功率电机、变频器带来的地环路、雷击浪涌、EMI 电磁干扰问题，专为防爆区域远程就地控制柜组网设计。

24 路 MT-RJ 100M 光纤用于连接远程 FBM 控制器、现场光纤仪表；2 路千兆 RJ45 用于多台交换机闭环堆叠，2 路 SFP 千兆光口做长距离机房上联；支持 1+1/N+1 冗余堆叠，单台 / 单链路故障毫秒级切换不中断工艺控制网络；完整二层工业网管策略，可划分控制网、监控网流量隔离，QoS 保障 DCS 实时控制报文优先转发；整机全三防 PCB 涂层，宽温稳定运行，是存量 Foxboro DCS 远程光纤改造、故障交换机替换核心备件。

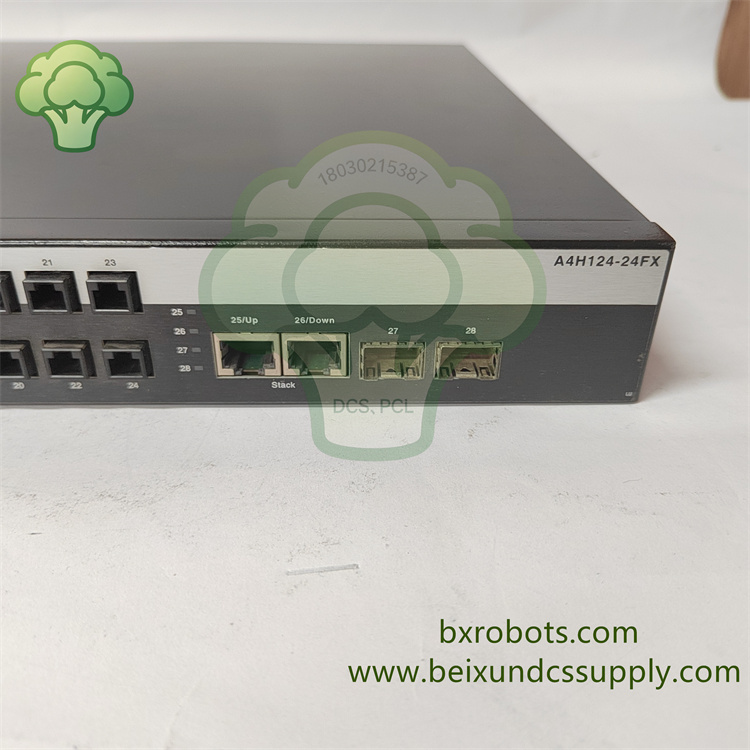

A4H124-24FX P0973JN(8).jpg

核心功能 Core Functions

24 路 MT-RJ 100Base-FX 多模光纤端口，纯光介质无铜缆干扰，适配防爆 Zone2 区域远程 IO 柜布线
24×MT-RJ 100Base-FX multimode fiber ports, fully isolated fiber design for Zone2 hazardous remote cabinet wiring
双路千兆扩展：2×10/100/1000M RJ45 堆叠口 + 2×SFP 千兆光插槽，远距离机房互联、多设备堆叠扩容
Dual gigabit expansion: 2×Gigabit RJ45 stack ports + 2×SFP fiber uplink slots for long-distance interconnection & stack expansion
闭环冗余堆叠架构，多台设备组成逻辑统一交换集群，链路 / 单机故障自动切换，工艺控制无中断
Closed-loop redundant stacking, automatic failover without DCS process communication outage
完整二层工业网管：4K 802.1Q VLAN、8 队列 802.1p QoS、端口 ACL 安全策略、802.1X 设备接入认证
Full L2 industrial management: 4K VLAN, 8-level QoS, port ACL, 802.1X device authentication
多协议远程运维：SNMP v1/v2c/v3、RMON、SSH 加密远程登录、Web 网页、DB9 RS232 Console 本地调试
Multi-protocol remote monitoring: SNMP v1/v2c/v3, RMON, SSH, Web GUI, RS232 Console local configuration
支持双冗余供电：内置交流主电源 + 外接 24VDC 直流备用电源，单路供电故障整机持续运行
Dual redundant power support: built-in AC main + external 24VDC DC backup, continuous operation with single power failure
硬件故障干接点告警，交换机端口掉线、整机故障信号上传 DCS/SCADA 远程监控
Hardware fault dry contact alarm, upload switch abnormal status to DCS/SCADA remote monitoring
光纤完全电气隔离，消除地环路、浪涌、变频器干扰，满足化工防爆、电厂大功率设备工况要求
Full fiber galvanic isolation, eliminate ground loop, surge & VFD EMI interference for chemical & power plant harsh environments
