产品概述

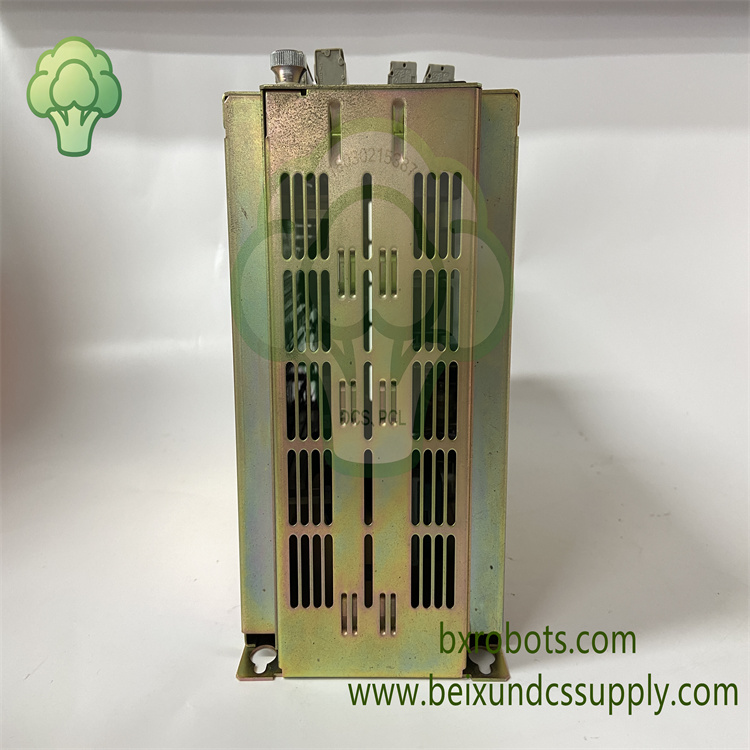

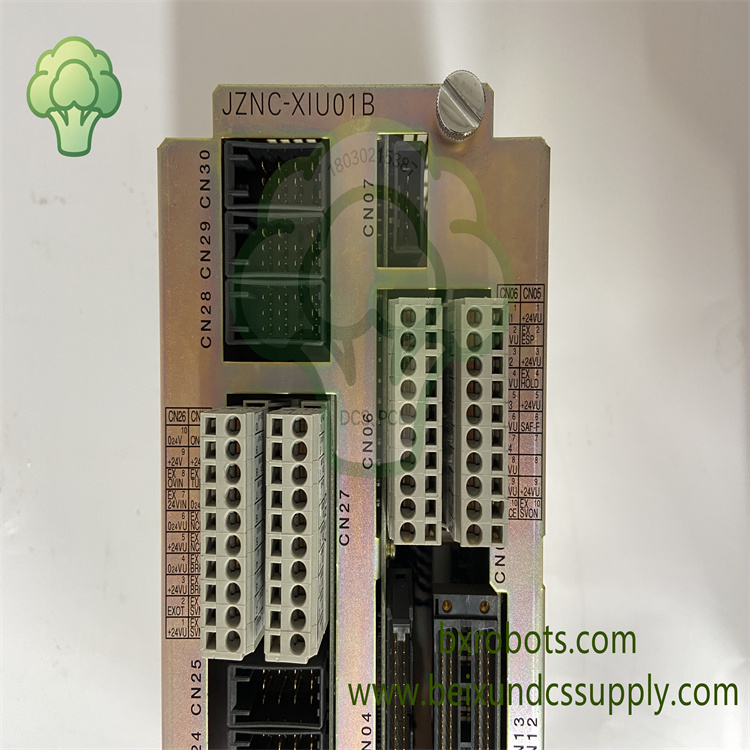

YASKAWA JZNC‑XIU01B是适配莫托曼XRC机器人控制器平台的专用数字I/O接口单元。该单元作为机器人控制系统与现场外围设备之间的信号对接硬件，处理来自现场传感器、夹具的多路24VDC数字输入信号，并向外部执行器件输出数字控制信号；配备多组高密度外部连接器，简化外围控制柜接线。技术人员将该单元安装在莫托曼XRC机器人控制柜内部，通过内部背板总线与CPU板卡通讯，为机器人焊接、搬运、装配工况提供稳定可靠的数字信号交互能力。

核心特性

• 专为莫托曼XRC机器人控制器设计I/O接口单元，完成机器人系统与外部自动化外设之间信号交互。
• 多路24VDC数字输入输出，IO通道采用光电隔离设计，提升工厂现场环境抗干扰能力。
• 多组高密度外部接线连接器，方便对接传感器、夹具、继电器等现场侧设备。
• 内部总线接口对接机器人CPU板卡，为机器人逻辑程序完成I/O数据实时传输。
• 板载多组LED诊断指示灯，反馈IO通道状态与硬件故障报警，便于现场快速巡检定位故障。
• 柜内安装紧凑工业级硬件结构，适应机器人车间控制柜温度波动、电磁干扰工况环境。

• 适用于XRC机器人控制器大修、I/O接口单元更换、工业机器人系统改造场景。

技术参数

• 型号：JZNC‑XIU01B
• 品牌：YASKAWA安川 / Motoman莫托曼
• 产品类型：XRC机器人数字I/O接口单元
• 适配平台：莫托曼XRC机器人控制器系统
• 信号规格：24 VDC数字输入/输出
• 隔离方式：通道光电隔离
• 外部接口：多组高密度接线连接器
• 内部总线：XRC控制器内部背板总线，对接机器人CPU板
• 诊断功能：板载LED，显示通道状态与故障报警
• 典型功耗：约5 W
• 工作温度：‑10 ℃ ~ +55 ℃
• 湿度：5‑85%无凝露
• 安装方式：莫托曼XRC机器人控制柜柜内安装
• 防护等级：IP20（柜内安装）
• 主要功能：实现XRC机器人控制器与外部现场外围设备之间数字信号交互

应用领域

YASKAWA JZNC‑XIU01B I/O接口单元大量应用于汽车制造车间、机器人焊接、物料搬运、装配产线现场，为莫托曼机器人控制器系统维护改造项目提供可靠XRC机器人IO接口单元备件方案。
