Basic Information

完整型号释义

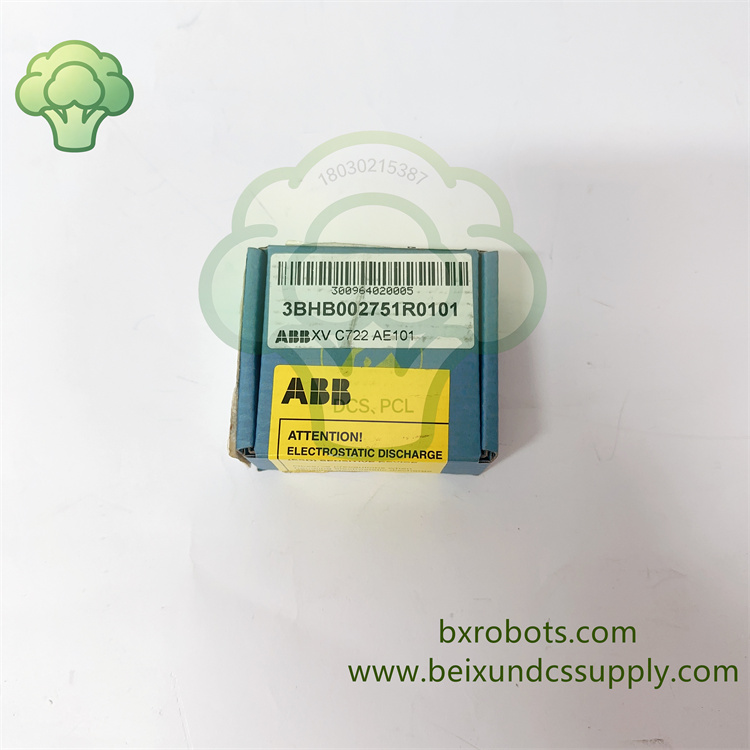

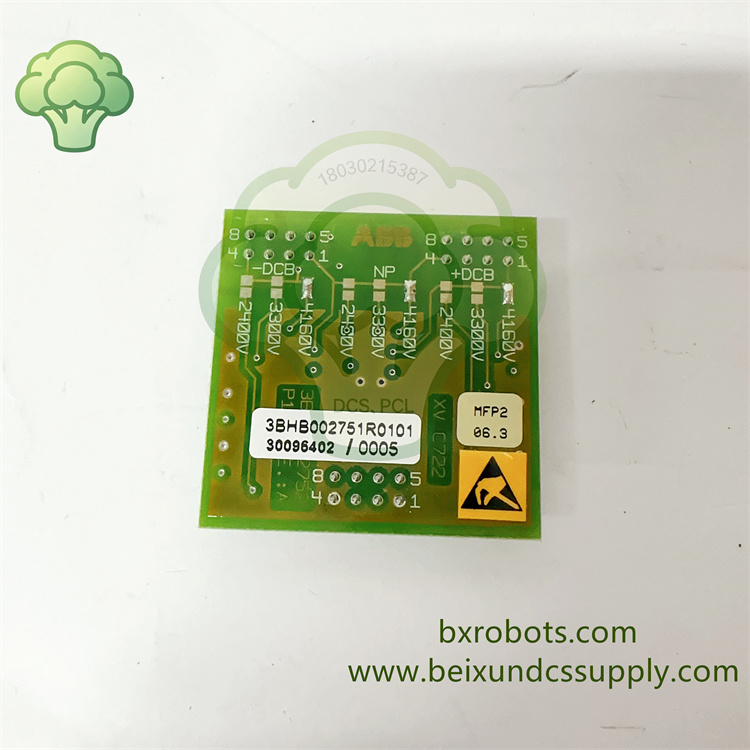

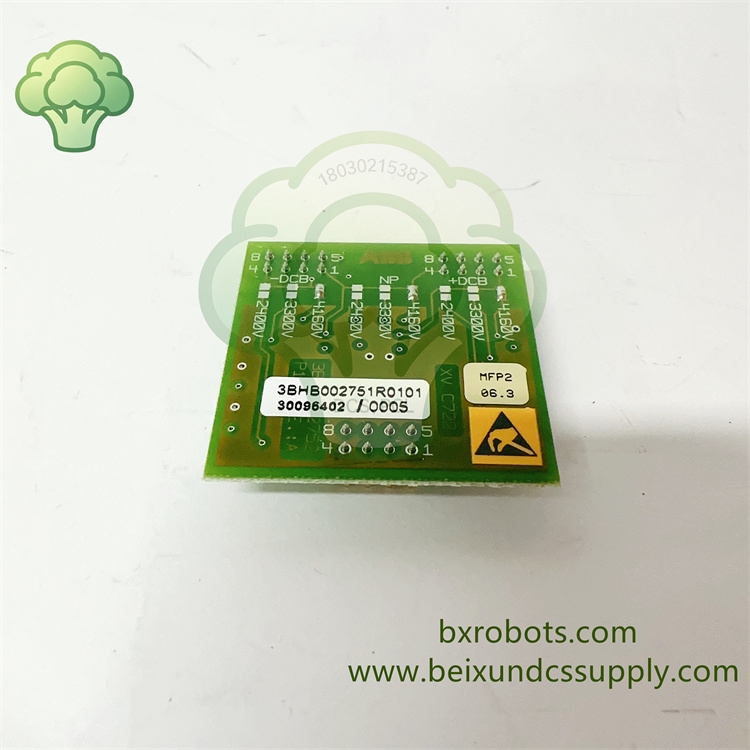

1. XVC722AE101：硬件型号，XVC = eXtended Virtual Converter 光纤扩展转换模块
2. 3BHB002751R0101：ABB 原厂唯一物料订货号
   Brand：ABB 瑞士 UNITROL 6000 / 6800 同步发电机静态 IGCT 励磁平台
   Product Type：Excitation Fiber Optic Extension Communication Board（励磁光纤扩展通讯中转板）
   配套成套硬件（强制配对）：

• 上层主控 CPU：PPC907BE 3BHE024577R0101
• 下层功率单元：PCD230A101（CCM 主控）、PCD235A101（CIO IO 板）
• IGCT 功率总成：GVC736BE101、5SHY3545L0016、3BHB020720R0002
  上位 DCS：ABB PM866 / Symphony Plus / 800xA
  安装方式：UNITROL 标准励磁机柜 DIN 导轨模块化安装，支持在线热插拔维护
  供电规格：机架背板 24VDC 隔离直流控制电源（19.2~30VDC 宽幅）

Module Introduction

1. 多路双向光纤隔离信号中转
   板载多组塑料光纤收发通道，一侧光纤对接上层 PPC907BE 励磁主控，另一侧分多路光纤同步连接多套 PCD230A101 功率单元 CCM 板；完全隔离高压功率侧与低压控制回路，消除地电位差、励磁变、变频器强电磁浪涌干扰，光纤隔离耐压 2000VAC。
2. 统一光纤时序同步分发
   接收 PPC907BE 下发的 AVR PWM 调节脉冲、负荷均衡指令，同步分发至全部并联 IGCT 功率单元，严格统一各路脉冲时序，自动平衡各模块励磁输出电流，避免单模块过载、电流偏流。
3. 全功率单元故障反馈汇总回传
   同步采集每一套 PCD230A101/PCD235A101 上传的 IGCT 超温、励磁短路、冷却水流量不足、脉冲丢失故障信号，汇总后光纤回传 PPC907BE 主控，分级触发机组预警、跳闸保护。
4. 光纤链路硬件故障自诊断
   实时检测光纤断线、收发器损坏、时序失步，故障面板 LED 告警并存入毫秒级 SOE 事件，快速定位哪一路功率单元光纤链路异常，无需逐台排查。
5. 灵活扩容并联功率单元
   单块 XVC722AE101 可扩展多路光纤通道，实现多台 IGCT 功率单元并联运行，适配百万千瓦机组大励磁容量需求；多块 XVC 板可级联拓展更多功率支路。
   整机阻燃金属外壳、全板聚氨酯三防涂层，宽温 - 20℃~+60℃，耐受电厂高温油雾、海上平台盐雾水冷工况；必须与 PPC907BE、PCD230A101 同硬件版本配套，光纤时序不兼容会导致 IGCT 误触发、烧毁功率器件。

Core Functions 核心功能

1. 多路光纤总线扩展，扩容并联功率单元
   弥补 PPC907BE 原生光纤通道数量限制，单卡拓展多路光纤接口，同时驱动多套水冷 IGCT 功率单元，实现大容量励磁并联输出。
2. 光纤隔离脉冲时序同步分发
   统一转发主控 PWM 驱动脉冲至全部功率单元，严格同步开关时序，自动均分各模块励磁负荷，抑制并联谐波、环流。
3. 多支路故障信号汇总采集回传
   同步接收每一套 CIO/CCM 板上传的温度、电流、冷却系统、IGCT 故障信号，集中上传上层 CPU 用于保护逻辑判断。
4. 光纤链路断线 / 失步在线诊断
   独立监测每一路光纤收发状态，区分 “正常停机” 与 “线缆 / 板卡硬件损坏”，故障单独报警、记录 SOE 时序。
5. 宽幅 24VDC 宽压工业供电
   内置电源滤波、反接、过流保护，机柜电源波动、短时断电不丢失光纤通讯时序，保障励磁调节连续稳定。
6. DIN 导轨模块化热插拔维护
   冗余励磁架构下单独更换 XVC722AE101 无需断开高压励磁主回路，其余并联功率单元持续运行，缩短机组检修停机窗口。
7. 兼容 Control Builder M 标准组态
   软件可独立配置每一路光纤通道参数、故障阈值、SOE 记录开关，适配不同数量并联功率单元现场配置。
8. 工业宽温抗震坚固设计
   无风扇无源电路，全通道 TVS 浪涌防护，适配电厂、核电、LNG 防爆机柜长期不间断运行。

Electrical Specifications 电气参数

• 背板供电：24VDC（19.2~30VDC），整机典型功耗≤5W
• 光纤通道：多路塑料光纤双向收发，隔离耐压 2000VAC
• 脉冲时序同步精度：微秒级，并联模块电流均衡误差＜1%
• 故障响应时间：光纤链路故障检测＜1ms，同步闭锁脉冲指令
• 通道隔离：光纤完全隔离高压功率回路，无地线环流干扰
• 本地诊断：多色 RUN/FAULT/OPT 光纤状态 LED
• 存储配套：配合 PPC907BE CF 卡存储全功率单元故障录波、SOE 事件

Mechanical & Environmental Data 机械环境参数

• 整机尺寸：标准 UNITROL 励磁 DIN 导轨模块 175 (L) × 90 (W) × 30 (D) mm
• 净重：约 0.32kg
• 安装：35mm 标准 DIN 导轨卡扣式安装
• 防护等级：IP20（控制柜内部使用）
• 工作温度：-20℃ ~ +60℃（水冷励磁运行工况）
• 存储温度：-40℃ ~ +85℃
• 相对湿度：5%~95% RH 无冷凝，耐受 1000 小时盐雾测试
• 抗震标准：5~2000Hz 8G 持续振动，满足百万千瓦汽轮发电机组抗震规范
• PCB 工艺：全板聚氨酯三防防腐涂层，耐粉尘、油雾、海上 FPSO 盐雾腐蚀
• 认证：CE、UL 电力设备安全、IEC61000-6-2 工业 EMC、IEC60255 发电机励磁标准
