Basic Information

完整型号释义

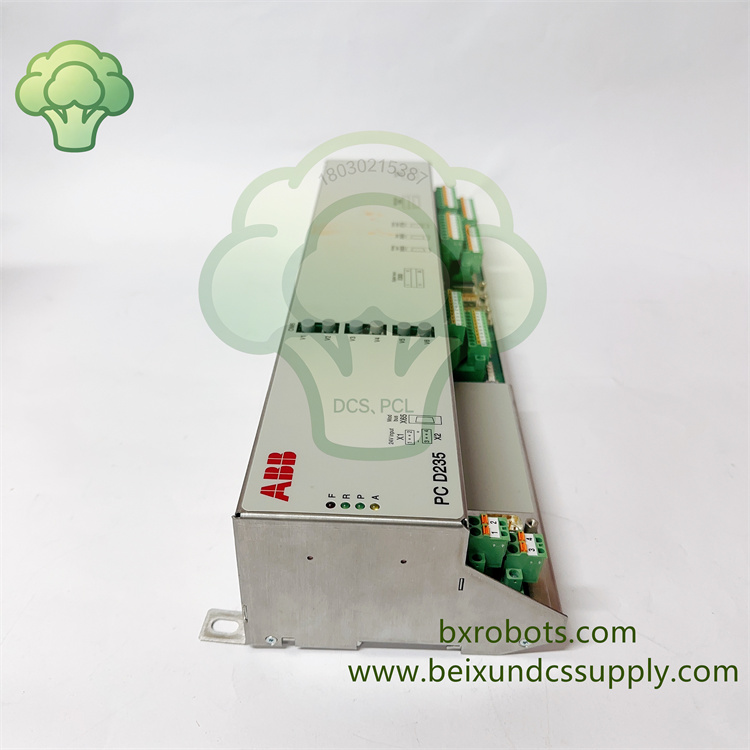

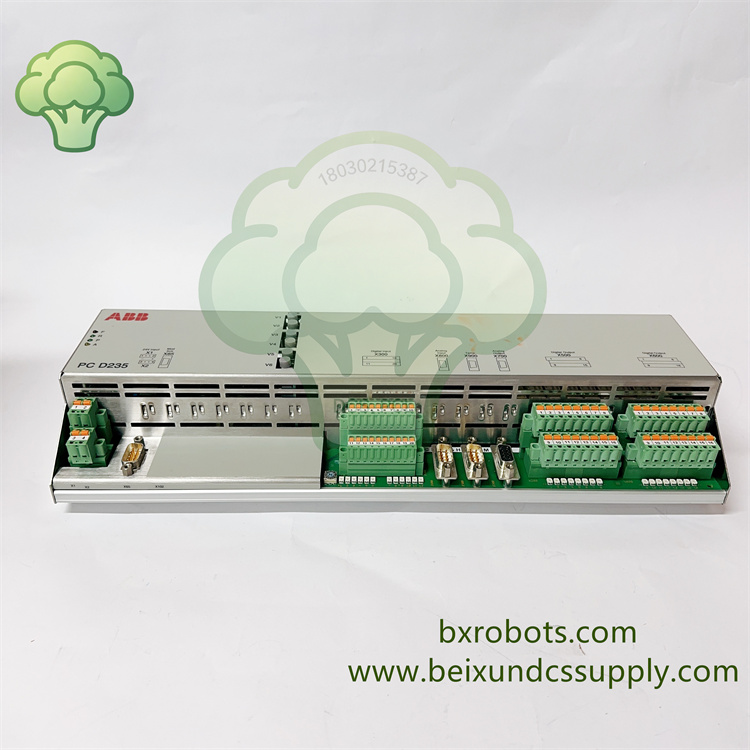

1. PCD235A101：硬件型号，CIO Combined Input Output 综合 IO 接口板

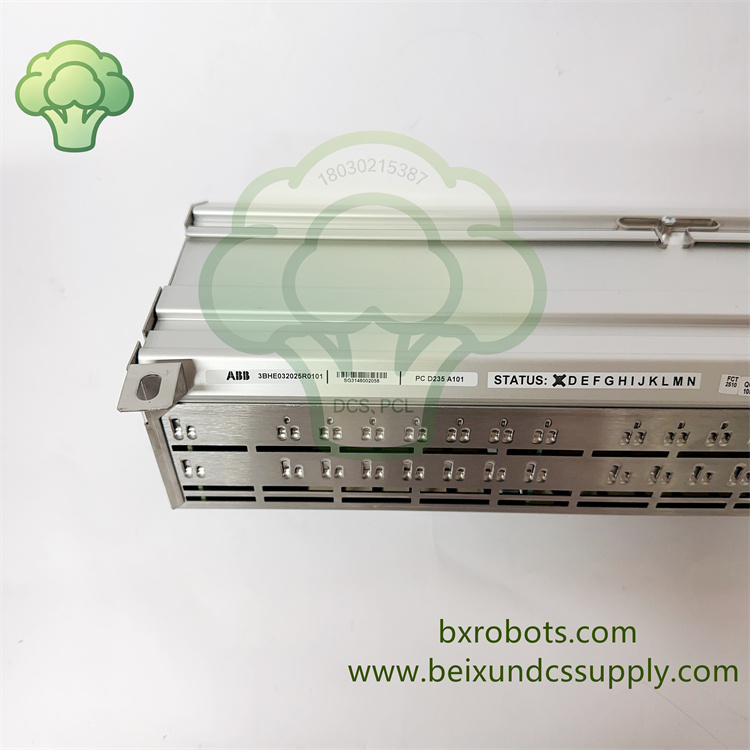

2. 3BHE032025R0101：原厂唯一物料订货号
3. PEC80-CIO-FU：平台内部代号，AC800PEC 励磁专用 IO 总成
   Brand：ABB 瑞士 UNITROL 6000/6800 同步发电机静态励磁平台
   Product Type：Excitation Combined I/O Signal Interface Board（励磁综合输入输出信号板）
   配套核心板件：

• 上层控制主板：PCD230A101 3BHE022291R0101（CCM 主控）
• 功率半导体总成：GVC736BE101、5SHY3545L0016、3BHB020720R0002 IGCT 驱动套件
• 上层励磁 CPU：PPC907BE
  配套传感器：PT 电压互感器、CT 电流互感器、NTC/PT100 测温探头、水冷流量开关、位置反馈继电器
  安装方式：UNITROL 标准水冷功率单元机架单槽插拔式，支持在线热插拔
  供电规格：机架背板 24VDC 隔离直流控制电源

Module Introduction

1. 多路隔离模拟量采集（AI）
   同步采集发电机机端 PT 电压、励磁 CT 分流器毫伏级电流、IGCT 功率器件结温、冷却水温度，全部通道独立 600VAC 隔离，杜绝高压功率侧干扰串入控制回路，采样精度 ±0.1% FS，为 AVR 调压提供原始测量数据。
2. 可编程模拟量输出（AO）
   4~20mA 标准变送输出，将励磁电流、无功功率、IGCT 温度线性上传全厂 Symphony Plus / 800xA DCS 做长期趋势监控。
3. 大容量数字量 DI/DO 联锁回路
   多路光电隔离 DI 采集断路器位置、外部联锁、水冷故障、风机状态；多路大功率 DO 输出机组跳闸、报警、风机控制、励磁投切无源触点信号，触点带灭弧保护。
4. 光纤 IGCT 脉冲收发通道
   接收 PCD230A101 下发的 PWM 驱动脉冲，光电隔离转发至 GVC736BE101 IGCT 驱动板，同时采集 IGCT 故障反馈信号回传主控，实现功率器件闭环保护。
5. 全时硬件故障自诊断
   实时监测传感器断线、回路短路、光纤脉冲丢失、板卡超温、电源异常，故障存入毫秒级 SOE 时序记录，面板多色 LED 直观区分通讯 / 通道 / 电源故障。
   整机金属屏蔽壳体、全板聚氨酯三防涂层，配套机柜水冷散热，适配电厂高温油雾、海上平台盐雾高湿工况；必须与 PCD230A101 同规格配对使用，不同硬件版本无法互通信号。

Core Functions 核心功能

1. 多通道隔离模拟量采集
   同步采集机端三相电压、励磁直流电流、IGCT 结温、冷却水温度，16 位高精度 ADC，数字滤波抑制 50/60Hz 工频干扰，满足电网高精度调压需求。
2. 4~20mA 标准模拟变送输出
   自由映射励磁电流、无功、功率因数、IGCT 温度至 4~20mA 通道，直连 DCS 模拟输入卡，无需额外信号转换模块。
3. 光电隔离数字 DI/DO 联锁逻辑
   多路 DI 采集开关柜辅助触点、外部 ESD 联锁、冷却系统故障；多路大功率 DO 输出机组跳闸、励磁分合、声光报警，触点容量 250VAC/5A，可直接驱动中间继电器。
4. 光纤隔离 IGCT 脉冲信号中转
   接收 CCM 主控驱动脉冲，光纤隔离传输至 IGCT 功率驱动总成，同时采集 IGCT 过流、超温故障反馈，瞬时封锁脉冲防止功率器件烧毁。
5. 完整水冷系统监测回路
   采集冷却水流量、水温、过滤器压差信号，流量不足时分级预警、延时跳闸，保护 IGCT 大功率半导体不超温损坏。
6. 硬件多级安全保护逻辑
   通道短路、传感器断线、脉冲丢失、板卡超温均会瞬时闭锁 IGCT 驱动脉冲，同步输出机组故障报警，避免发电机失磁、短路重大事故。
7. 机架在线热插拔维护
   更换 PCD235A101 无需断开高压励磁主回路，冗余功率单元架构下机组可维持运行，大幅缩短电厂停机检修窗口。
8. 高速背板光纤总线交互
   与 PCD230A101 CCM 主控实时双向同步采集数据、驱动脉冲、故障诊断信息，控制扫描周期＜5ms，励磁调节响应速度满足电网稳定要求。

Electrical Specifications 电气参数

• 背板控制供电：24VDC 隔离直流，整机典型功耗≤5.5W
• 模拟输入量程：毫伏级 CT/PT 二次信号，0~22mA 超量程故障检测
• 模拟输出：4~20mA 线性变送，最大负载 500Ω
• 数字 DI：光电隔离 24VDC 回路输入，1500VAC 隔离耐压
• 数字 DO：SPDT 无源干接点，250VAC/5A 持续容量
• 光纤通道：多组塑料光纤收发，脉冲传输隔离耐压 2000VAC
• 温度采集：NTC 热敏电阻 IGCT、水冷多路测温通道
• 通道间隔离：全部模拟 / 数字通道 600VAC 独立电气隔离
