Basic Information

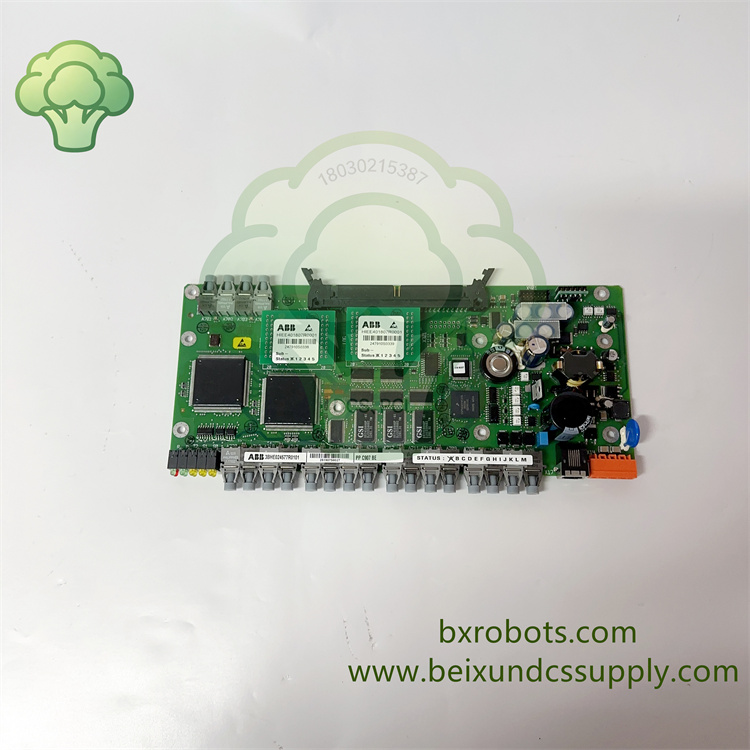

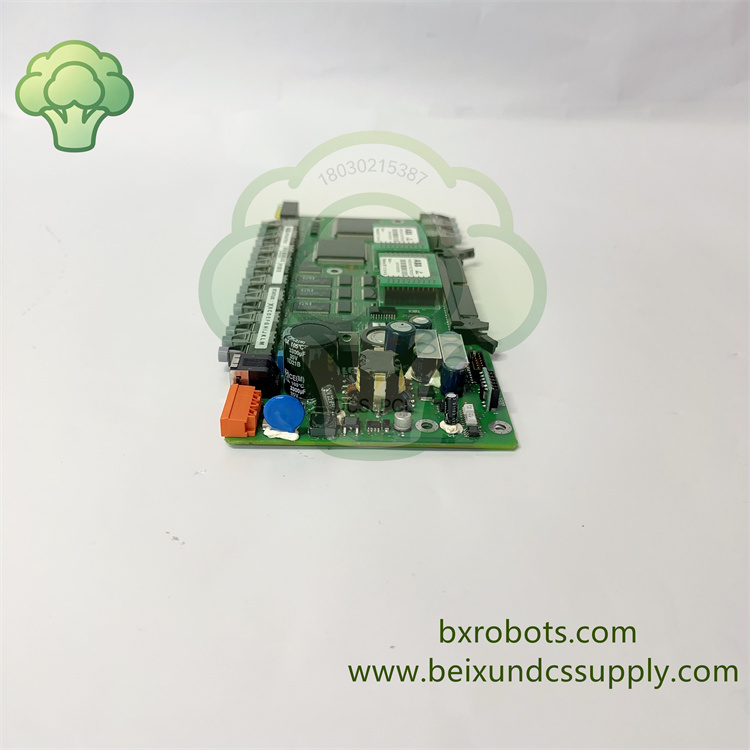

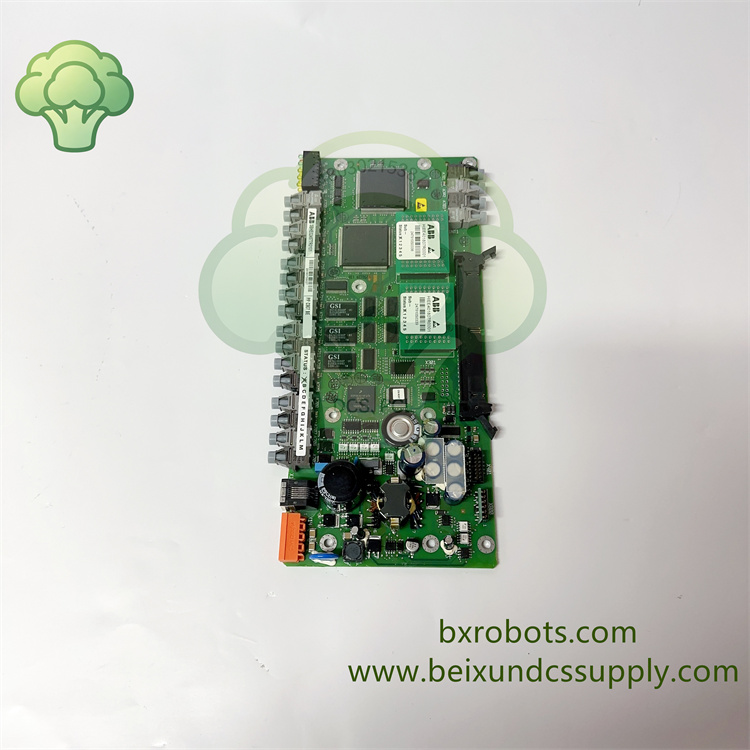

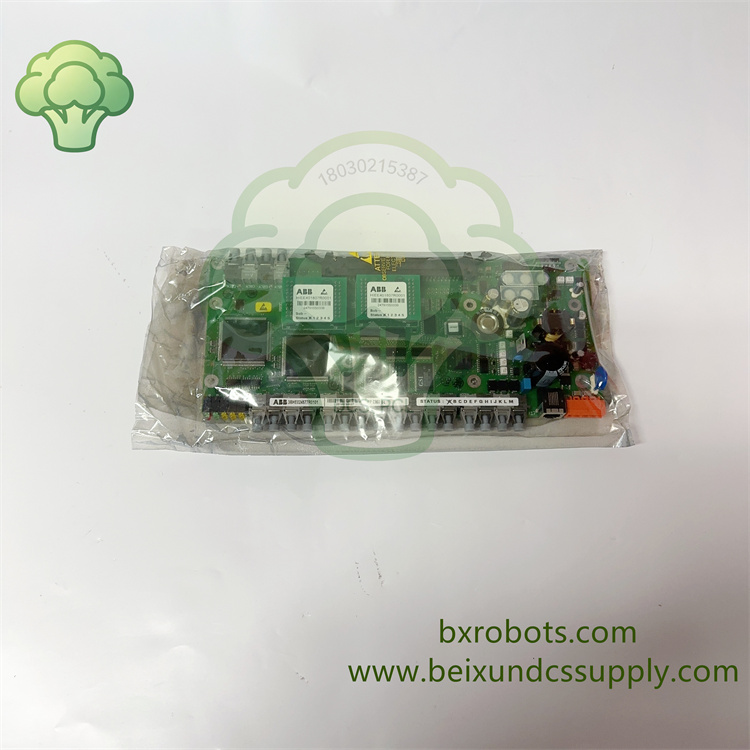

Brand: ABB 瑞士 UNITROL 5000/6000 大型发电机组静态励磁系统品牌：ABB UNITROL5000/6000 大容量同步发电机数字励磁平台Model: PPC907BE型号：PPC907BEFull Part Number: 3BHE024577R0101完整物料编号：3BHE024577R0101Product Type: Excitation Main Processor Control Board (励磁系统核心运算主控板)产品类型：励磁系统主处理器控制板配套硬件：KUC755 系列晶闸管励磁功率单元、CMA130 同期并网控制器、Symphony Plus/AC800M 电厂 DCS安装方式：励磁控制柜标准机架插槽式安装，支持双机冗余热备架构供电规格：24VDC 机架背板直流供电，支持双路冗余电源输入
Module Introduction
PPC907BE 3BHE024577R0101 是 ABB UNITROL5000/6000 大容量励磁系统核心运算大脑，承担整套励磁系统全部闭环调节、信号采集、故障诊断、对外通讯逻辑，适配 50MW 及以上大型汽轮、水轮、燃气发电机组。板卡搭载 32 位工业实时处理器，高速采集 PT 机端三相电压、CT 定子三相电流、励磁回路电流 / 电压、转速脉冲等隔离模拟信号，内置标准 AVR 自动调压、调差 / 无差负荷分配、功率因数闭环、无功均分控制算法，动态响应≤15ms，满足电网标准调压要求。板载多路硬件 DI/DO 开关量，处理同期许可、跳机联锁、就地 / 远程模式切换、故障报警输出；集成双冗余百兆以太网、RS485 Modbus、本地调试串口，可双向与电厂 DCS、CMA130 同期装置交互数据；通过专用内部背板总线向下对接 KUC755 功率单元，下发晶闸管触发脉冲，同步采集功率单元温度、电流、故障状态。内置完整分级故障保护逻辑，可识别失磁、过励、欠励、转子接地、PT 断线、脉冲丢失、功率单元过热等数十种励磁故障，分级输出报警、跳闸联锁信号；全板三防涂层、多层隔离电路，耐受电厂粉尘、油雾、变频器强电磁干扰，是大型机组励磁系统故障主控板标准替换备件。
Core Functions 核心功能
- 32 位高速实时运算内核，执行 AVR 自动调压、多机组无功负荷均分、功率因数闭环调节，动态响应≤15ms
- 32-bit real-time CPU, AVR voltage regulation, multi-unit reactive load sharing, PF closed-loop control, response ≤15ms
- 多路 600VAC 隔离模拟采集通道：PT 三相电压、CT 三相电流、励磁 I/V、转速键相脉冲，单通道独立隔离防干扰
- Multi 600VAC galvanically isolated analog inputs for PT/CT, excitation I/V, tacho signal, single channel fault isolation
- 数字开关量 IO 阵列：同期合闸允许、机组跳机联锁、就地 / 远程切换、故障报警无源继电器输出
- Digital DI/DO array for sync interlock, unit trip, local/remote mode & fault alarm dry contact outputs
- 三通道冗余通讯架构：双路百兆以太网 + RS485 Modbus RTU，实时上传电压、无功、励磁电流、故障日志至 DCS
- Triple redundant communication: dual Ethernet + RS485 Modbus, upload process data & fault logs to plant DCS
- 专用背板总线联动 KUC755 功率单元，下发可控硅触发脉冲，同步采集功率模块温度、过载、短路故障信号
- Dedicated backplane bus communication with KUC755 power unit, send thyristor trigger pulses & collect power module status
- 全谱系励磁故障硬件诊断：失磁、过励、转子接地、PT 断线、脉冲丢失、功率单元超温，分级报警 + 跳闸联锁
- Full excitation fault diagnosis: loss of field, overexcitation, rotor earth fault, PT failure, pulse loss, multi-stage alarm & trip interlock
- 本地 USB 调试接口，支持固件在线升级、励磁参数备份 / 导入、故障录波数据读取，无需停机拆机
- Local USB debug port for firmware upgrade, parameter backup & fault waveform recording export
- 支持 1:1 双板冗余热备，主处理器故障时毫秒级无扰切换备用板，避免机组励磁系统跳闸停机
- 1:1 hot standby redundancy support, seamless ms-level switch without generator trip upon main board failure
Electrical Specifications 电气参数
Rack Power Supply: 24VDC DC, dual redundant power input support机架供电：24VDC 直流，支持双路冗余供电Typical Power Consumption: ≤4.5W整机典型功耗：≤4.5WAnalog Channel Isolation: 600VAC channel-to-channel galvanic isolation模拟通道隔离耐压：600VAC 工频隔离Communication Interfaces: Dual 10/100M Ethernet, RS485 Modbus RTU, USB local debug通讯接口：双百兆以太网、RS485 Modbus、USB 本地调试口Relay Contact Rating: 250VAC / 5A dry contact alarm & trip outputs继电器触点容量：250VAC/5A 干接点报警、跳机输出Backplane Bus: ABB UNITROL 专用励磁内部高速总线背板总线：UNITROL 励磁系统专用内部高速总线Hardware Watchdog: 可编程硬件看门狗，通讯 / 运算超时自动整机复位硬件看门狗：可编程硬件复位定时器
Mechanical & Environmental Data 机械环境参数
Overall Dimensions: 230 (L) × 130 (D) × 65 (H) mm 标准励磁机架插卡尺寸整机尺寸：长 230× 深 130× 高 65mmNet Weight: Approx 1.7kg净重：约 1.7kgProtection Class: IP20，仅室内励磁控制柜机架安装防护等级：IP20，仅限室内电控柜使用Operating Temperature: -20℃ ~ +60℃工作温度：-20℃ ~ +60℃Storage Temperature: -40℃ ~ +85℃存储温度：-40℃ ~ +85℃Relative Humidity: 5%~95% RH non-condensing相对湿度：5%~95% RH 无冷凝PCB Process: Full conformal coated, anti-dust, oil mist & power plant EMI interferencePCB 工艺：全板三防涂层，耐电厂粉尘、油雾、变频器电磁干扰Certifications: CE、UL 电力设备认证，IEC61000-6-2 工业 EMC、IEC62443 网络安全标准认证资质：CE、UL 工业电力认证，IEC61000 电磁兼容、IEC62443 工控网络安全标准
