Basic Information

基础型号释义

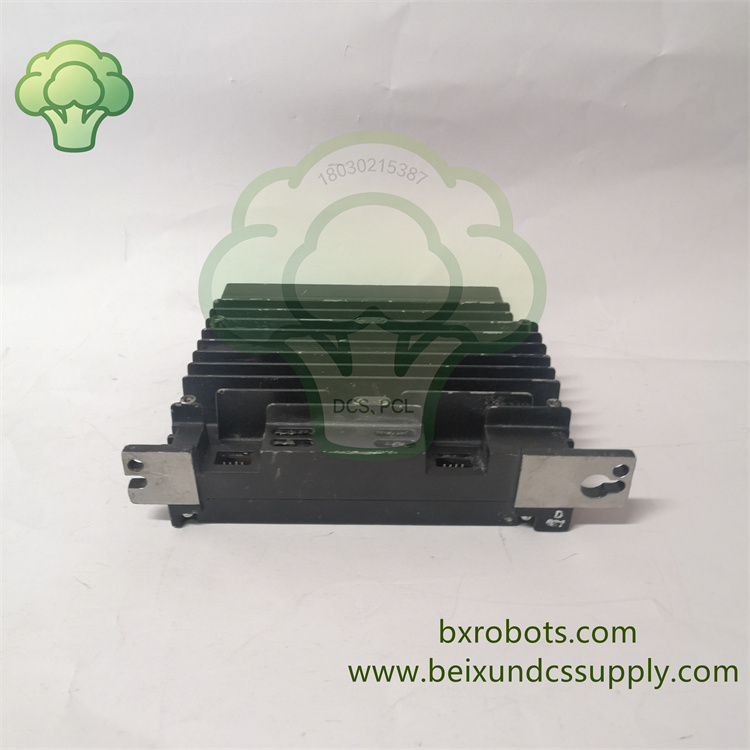

• IS420UCSBH4A：完整物料型号
• UCSB = Universal Control System Block 通用控制运算单元，Mark VIe 系统核心运算 CPU
  Brand：GE General Electric（GE 能源涡轮控制产品线）
  适配平台：

1. Mark VIe / Mark VIeS 燃气 / 蒸汽轮机主控系统
2. EX2100e 发电机静态励磁调节系统
3. LS2100e 大型压缩机、透平机组控制系统
   Product Type：High Speed Real-Time Turbine Controller（高速实时涡轮专用控制器）
   配套 IO：IS200 系列分布式 IONet 远程 IO 包
   组态软件：ToolboxST（Mark VIe 专用编程调试工具）
   安装方式：标准机架插槽式，支持在线热插拔维护
   供电规格：18~30VDC（额定 24VDC）机柜直流电源

Module Introduction

Core Functions 核心功能

1. 高速实时涡轮控制运算
   1066MHz 处理器 + QNX 硬实时系统，执行机组启动、负荷 PID、燃烧振荡抑制、超速保护、ESD 紧急跳机逻辑，控制扫描周期精准无抖动；支持多变量预测控制 MPC 优化机组热效率。
2. 大容量 ECC 存储
   256MB ECC DDR2 内存（数据纠错防干扰）+512MB Flash 闪存，存储控制程序、故障录波、毫秒级 SOE 事件、机组运行趋势曲线，断电数据永久保存。
3. 五路独立 IONet 实时以太网
   5 路隔离 RJ45 IONet 总线，分布式远程采集全厂测点，单路断线不影响其余链路；原生支持 Modbus TCP，实现与全厂 DCS 双向数据交互。
4. 三级冗余安全架构
   支持 Simplex 单机、Dual 双机热备（切换＜50ms）、TMR 三重模块冗余，TMR 架构硬件三取二表决，单卡故障机组无扰连续运行，满足 IEC61508 SIL3 安全等级。
5. 全机组安全保护逻辑
   内置超速、超温、振动超限、熄火、燃烧振荡、推力轴承损坏、励磁过流全套标准保护算法，故障分级预警、联锁停机，完整符合 API670 旋转机械保护标准。
6. 本地运维诊断接口
   前置 RS232 Console 调试口 + USB2.0 接口，本地完成程序下载、固件升级、故障波形导出、SOE 事件审计，无需中控操作站即可现场抢修。
7. 无风扇工业坚固设计
   一体式铝合金散热鳍片被动散热，无易损风扇；全通道端口 1500VAC 电气隔离，抵御变频器、发电机强电磁浪涌干扰。
8. 机架热插拔维护
   更换故障 UCSB 控制器无需整柜断电，冗余架构下工艺控制全程不中断，大幅缩短机组检修停机窗口。

Electrical Specifications 电气参数

• 供电输入：18~30VDC，额定 24VDC
• 整机功耗：额定 15.6W，峰值 26.7W
• 处理器：Intel EP80579 @1066MHz
• 内存：256MB ECC DDR2 SDRAM
• 闪存：512MB NAND Flash

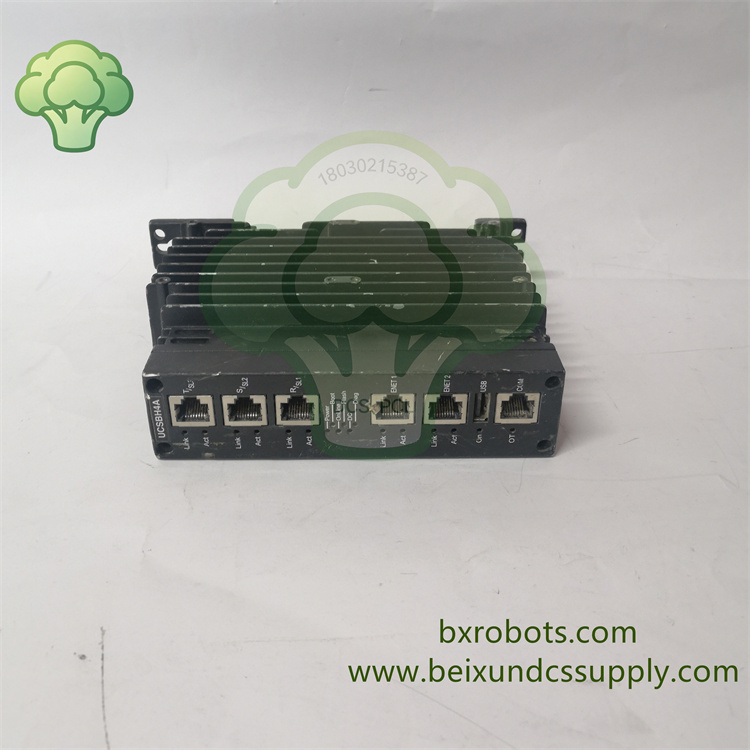

• 网口：5×10/100M 隔离 IONet RJ45
• 本地接口：RS232 Console、USB2.0 Host
• 端口隔离：所有以太网端口 1500VAC 浪涌隔离
• 冗余切换时间：双机热备＜50ms，TMR 三模无切换间隙
