产品概述

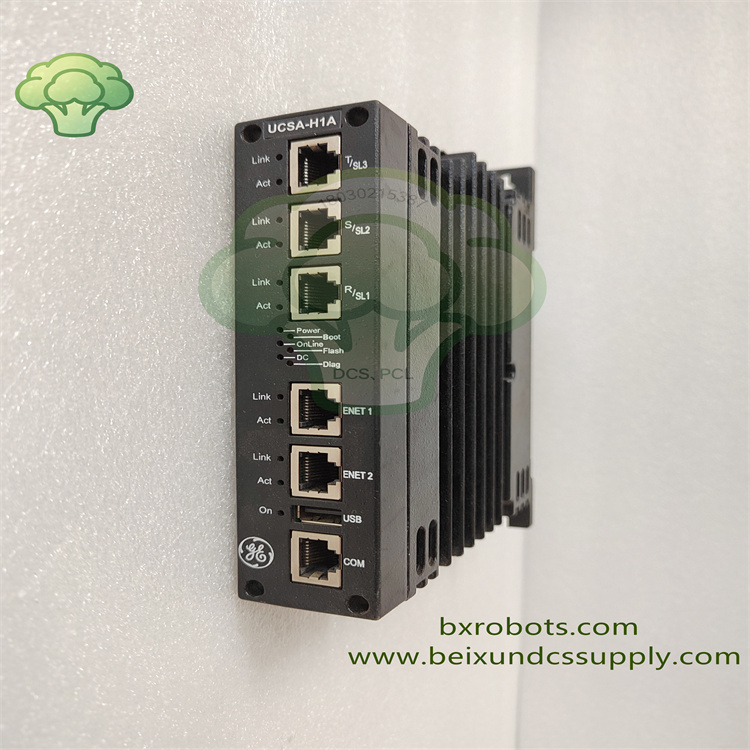

IS220UCSAH1A 为 GE Mark VIe Speedtronic 平台配套 UCSA 嵌入式控制器，面向汽轮机关键控制场景开发。

模块搭载 667MHz 飞思卡尔 8349 处理器，提供稳定可靠的实时运算处理能力RS Modules。

内部运行 QNX Neutrino 实时操作系统，适配高要求工业控制任务调度。

配备 5 路隔离 10/100Mbps 以太网接口，完成 IONet、UDH 网络与外围 IO 模块的数据交互RS Modules。

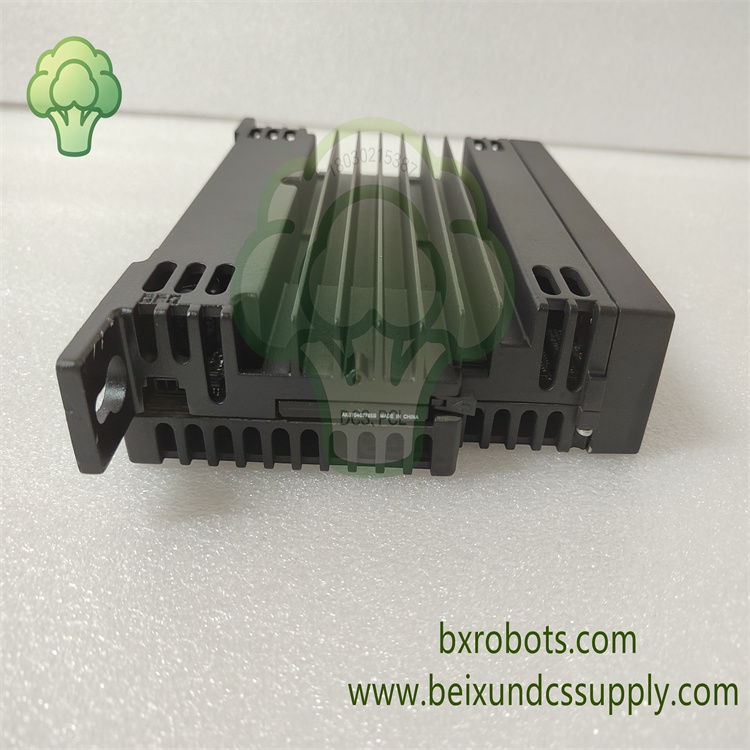

整机采用无风扇对流散热，规避风扇故障带来的系统停机风险。

盒式紧凑结构支持机柜插槽安装，可多台并排搭建三冗余 TMR 控制系统。

前面板配置 LED 状态指示灯，方便现场查看电源、链路及设备诊断状态。

电路板带防护涂层，提升潮湿、多粉尘工业工况下适应能力。

核心特性

667MHz 高性能处理器，可快速执行复杂汽轮机控制逻辑，系统响应迅速xrdge.com。

QNX 实时操作系统，为安全关键控制回路提供确定的周期运算能力RS Modules。

多路隔离以太网接口，实现 IONet 与 UDH 网络冗余通讯，提升通讯可靠性RS Modules。

支持三冗余 TMR 架构，满足发电设备高等级可靠性使用需求。

无风扇被动散热，减少硬件故障点，降低现场日常维护工作量。

自带硬件诊断功能，实时监测模块状态，便于快速定位设备故障。

18‑36VDC 宽直流供电，适配绝大多数工业机柜供电工况RS Modules。

模块化盒式设计，系统检修过程中可实现快速拆装更换。

技术参数

‑ 品牌：GE ‑ 型号：IS220UCSAH1A ‑ 适用平台：Mark VIe Speedtronic ‑ 处理器：Freescale 8349 PowerQUICC II Pro，667MHzRS Modules ‑ 操作系统：QNX Neutrino RTOS 实时系统RS Modules ‑ 通讯接口：5 路 10/100Mbps 以太网（3 路 IONet，2 路 UDH）RS Modules ‑ 供电：18‑36VDC，典型功耗 12WRS Modules ‑ 散热方式：无风扇对流散热 ‑ 工作温度：0℃ ~ +65℃ ‑ 安装方式：机柜插槽安装，支持 TMR 冗余排布 ‑ 防护等级：IP20，带防护涂层适配恶劣工况

应用领域

广泛应用于发电厂汽轮机控制系统。

适用于燃气轮机、蒸汽轮机机组控制项目。

服务于发电行业各类关键自动化控制回路。

油气行业透平机械设备控制场景。

适配对冗余可靠性有较高要求的工业安全控制场合。
