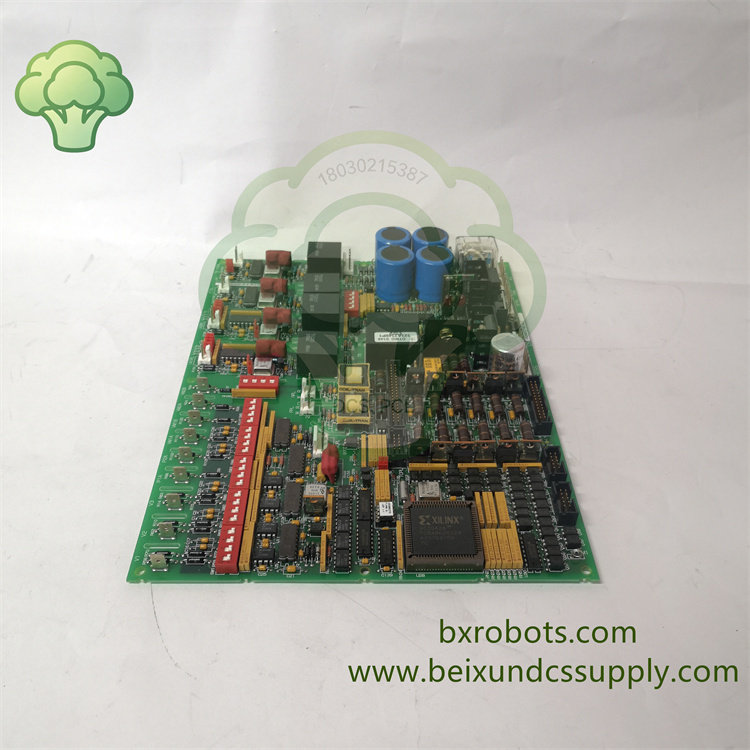

Basic Information

基础参数

1. Mark V Speedtronic 燃气 / 蒸汽轮机控制系统
2. EX2000 发电机静态励磁系统
3. GE 传动柜：DC2000、AC2000、CB2000、ME2000、FC2000 直流调速装置
   配套主控：SDCC、LDCC 主控运算板
   安装规格：Mark V 标准机架单槽插拔式，支持在线热插拔
   输入电源：38~115VAC 机柜交流辅助电源
   标准手册：GEI-100028

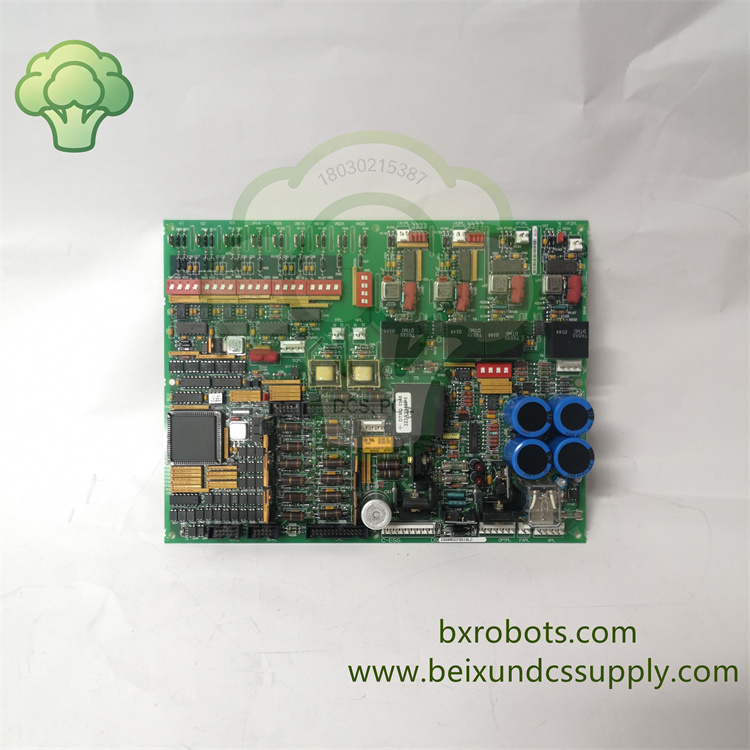

Module Introduction

1. 多路隔离稳压供电
   将机柜 38~115VAC 交流整流稳压，生成整机控制回路所需 + 5V、±15V、±24VDC 洁净控制电源，同时独立输出 115VAC 为机柜散热风扇供电，给励磁绕组驱动电路提供场级功率电源，保障机架内所有主控、IO、光纤接收卡稳定供电。
2. 高精度直流反馈采集
   实时采集电机电枢分流器、励磁回路的电流 / 电压毫伏级反馈信号，通过板载 250kHz VCO 压控振荡器将模拟量转为频率信号，上传 SDCC/LDCC 主控做闭环调压、调速运算，实现发电机 AVR 励磁调节、直流电机转速闭环控制。
3. 现场灵活组态设计
   板载 12 组配置跳线、7 位 DIP 拨码开关，可匹配不同功率励磁机、直流电机量程，无需更换硬件即可适配不同机组参数；预留 5 路测试点，便于现场万用表校准反馈回路精度。

4. 完整硬件故障防护

   内置 3 路独立保险丝、过压 OVP、过流 OCP、过热 OTP 硬件闭锁，电源异常、反馈回路短路时立刻切断输出，防止烧毁主控与功率单元；板载 LED 状态指示灯，快速定位供电、反馈、风扇回路故障。
   整机工业级元器件、PCB 三防涂层，耐受电厂高温、油雾、变频器 EMI 干扰；原厂已停产 EOL，是火电、联合循环电站、炼化传动机柜故障电源反馈卡标准替换备件。

Core Functions 核心功能

1. 多轨隔离直流稳压输出
   输入 38~115VAC 全波整流，稳定输出 + 5V、±15V、±24VDC 控制电源，给主控、光纤收发、模拟采集回路供电；独立支路输出励磁场驱动电源、115VAC 机柜风扇电源，各路电气隔离互不串扰。
2. 电枢 & 励磁回路反馈信号处理
   采集分流器毫伏级电流、励磁电压反馈，VCO 转换为频率信号上传主控，作为 AVR 励磁调节、电机转速闭环控制的核心测量依据，采集精度 0.1% FS。
3. 可自定义量程组态
   12 跳线 + 7 位 DIP 拨码组合，修改反馈信号缩放比例，适配不同容量发电机、直流电机，无需改动外部互感器接线。
4. 多级硬件安全保护
   三路可更换保险丝、过压 / 过流 / 过热瞬时闭锁输出；短路、电源浪涌时自动切断功率回路，避免连锁损坏整机昂贵主控板。
5. 机架热插拔维护
   更换卡件无需整柜断电，不中断机组短时监控，大幅缩短电厂、炼化装置停机检修窗口。
6. 板载故障诊断指示
   双路运行 / 故障 LED + 霓虹电源指示灯，直观判断输入电源缺失、反馈断线、风扇回路故障，配套 5 个测试点快速校准反馈通道。
7. 全系列传动 / 励磁兼容
   通用于 EX2000 励磁、DC2000 直流传动、Mark V 燃机主控机架，背板总线、端子接口完全通用互换。
