产品概述

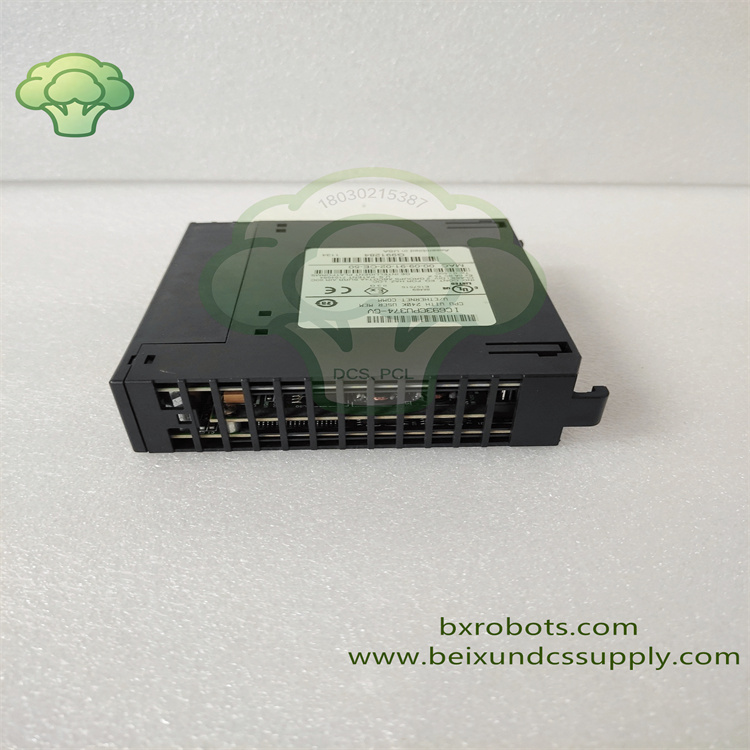

GE IC693CPU374 属于 GE Fanuc Series 90‑30 PLC 系统高性能 CPU 处理器模块系列。

它是单槽结构中央处理器，自带双端口内置以太网交换机，面向中大型工业自动化控制项目使用。

该硬件安装在 Series90‑30 底板上，执行用户逻辑程序，处理 I/O 信号数据，完成现场自动化设备实时控制任务。

采用 133MHz 32 位 RISC 处理器，配备 240KB 可配置用户内存，最大支持 2048 点 I/O，满足复杂控制场景需求RS Modules。

双路 10/100 兆以太网口集成网络交换机；支持 SRTP、EGD、Modbus TCP 以及 SNP/SNP‑X 串口通讯协议。

集成完善自诊断功能，方便工程师快速定位硬件故障与程序异常。

该型号原厂现已停产，工厂运维人员采购该 CPU 模块作为老旧 Series90‑30 PLC 控制机架替换备件。

它为工厂生产线、物料搬运以及通用过程自动化项目提供稳定可靠的逻辑运算处理能力。

核心特性

‑ GE Fanuc Series 90‑30 PLC 控制系统专用单槽高性能 CPU 处理器模块。

‑ 133MHz 32 位 RISC 处理器，布尔逻辑每 1K 逻辑扫描时间 0.15ms，运算响应速度快RS Modules。

‑ 板载 240KB 可配置用户程序内存，最大支持 2048 点 I/O，适配中大型自动化控制系统。

‑ 双路 10/100Mbps RJ45 以太网口，内置交换机，方便本地网络级联组网。

‑ 支持多种主流工业协议：SRTP、EGD、Modbus TCP、SNP/SNP‑X 串口通讯。

‑ 内置网页服务器，可通过网页访问查看 PLC 数据表、故障表信息。

‑ 插拔式模块结构，在 Series90‑30 底板上可快速拆装更换。

‑ 使用 Proficy Machine Edition 编程软件完成梯形逻辑编程、参数调试。

‑ 满足通用工业自动化 cULus、CE 认证要求。

技术参数

‑ 品牌：GE Fanuc（艾默生）

‑ 型号：IC693CPU374

‑ 产品类型：PLC 中央处理器模块

‑ 适用系统：GE Series 90‑30 PLC 系统

‑ 处理器：32‑bit RISC，133MHzRS Modules

‑ 用户内存：240KB 可配置

‑ 最大 I/O 点数：2048 点

‑ 逻辑扫描速度：0.15ms /1K 布尔逻辑RS Modules

‑ 通讯接口：2×10/100Mbps 以太网 (RJ45 内置交换机)，RS‑485 串口

‑ 支持协议：SRTP、EGD、Modbus TCP、SNP/SNP‑X

‑ 背板功耗：7.4W @ +5VDC

‑ 使用温度：0℃ ~ +60℃

‑ 存储温度：‑40℃ ~ +85℃

‑ 安装方式：Series90‑30 底板插槽安装

‑ 防护等级：IP20（机柜内部使用）
