产品概述

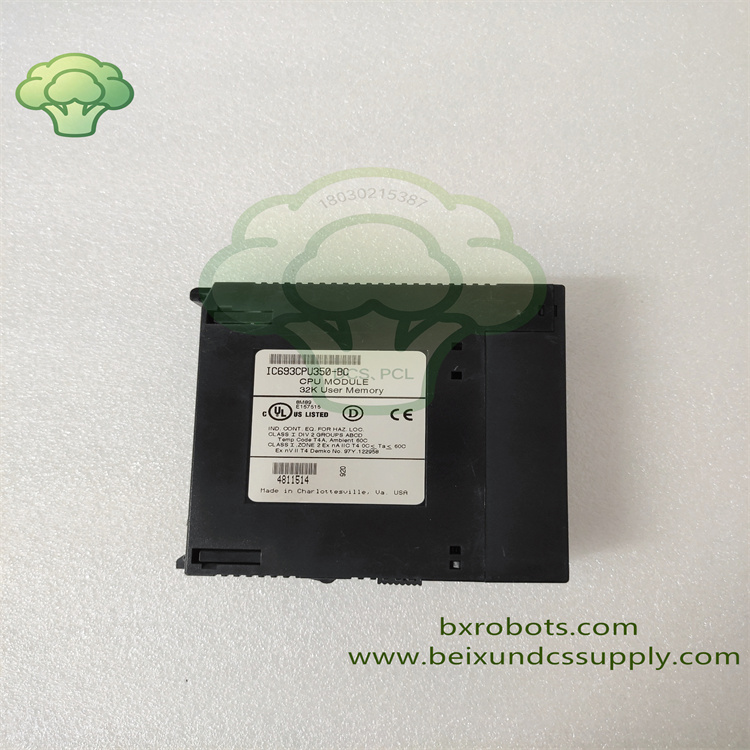

GE IC693CPU350‑BC 属于 GE Fanuc Series 90‑30 PLC 系统 CPU 处理器模块系列。

它是面向中型工业自动化控制应用的单槽高性能中央处理器单元。

该硬件安装在 90‑30 系列底板上，执行用户梯形逻辑程序，处理 I/O 信号数据，完成现场设备实时自动化控制任务。

采用 80386EX 处理器，主频 25MHz，提供 32KB 用户程序存储器，最大支持 2048 路离散量输入与 2048 路离散量输出点。

支持 SNP/SNP‑X 串行通讯协议；自带系统诊断功能，帮助技术人员快速定位硬件与程序故障。

可扩展 I/O 模块、通讯模块，灵活适配各类过程控制项目需求。

该型号原厂现已停产，工厂运维人员采购该 CPU 模块作为老旧 Series90‑30 PLC 控制机架替换备件。

它为工厂生产线、水处理以及通用过程自动化项目提供稳定可靠的逻辑运算处理能力。

核心特性

‑ GE Fanuc Series 90‑30 PLC 控制系统专用单槽 CPU 处理器模块。 ‑ 25MHz 80386EX 处理器，布尔逻辑每 1K 逻辑扫描时间 0.22ms，运算响应快。 ‑ 板载 32KB 用户程序内存，最大支持 2048 点离散输入、2048 点离散输出。 ‑ 支持 SNP/SNP‑X 串口协议，实现程序上下载、实时数据监控调试工作。 ‑ 集成完备系统自诊断，输出故障状态信息，方便现场故障排查。 ‑ 底板总线架构，最多支持 8 个机架扩展，可搭建中大规模控制系统。 ‑ 插拔式模块结构，在 Series90‑30 底板上可快速拆装更换。 ‑ 使用 GE 配套编程软件完成梯形逻辑编程、参数调试。 ‑ 满足通用工业自动化 cULus、CE 认证要求。

技术参数

‑ 品牌：GE Fanuc（艾默生） ‑ 型号：IC693CPU350‑BC ‑ 产品类型：PLC 中央处理器模块 ‑ 适用系统：GE Series 90‑30 PLC 系统 ‑ 处理器：80386EX，25MHz ‑ 用户内存：32KB ‑ 最大离散 I/O：2048 输入 / 2048 输出 ‑ 逻辑扫描速度：0.22ms /1K 布尔逻辑 ‑ 背板耗电：670mA @ +5VDC ‑ 使用温度：0℃ ~ +60℃ ‑ 存储温度：‑40℃ ~ +85℃ ‑ 安装方式：Series90‑30 底板插槽安装 ‑ 防护等级：IP20（机柜内部使用） ‑ 产品状态：原厂已停产

应用领域

IC693CPU350‑BC 处理器模块广泛应用于工厂制造、水处理、机械设备控制以及通用过程自动化行业。

充当 Series90‑30 PLC 控制机架内部核心逻辑运算单元。

完成生产线、现场机械设备的程序执行、I/O 数据处理、设备自动控制工作
