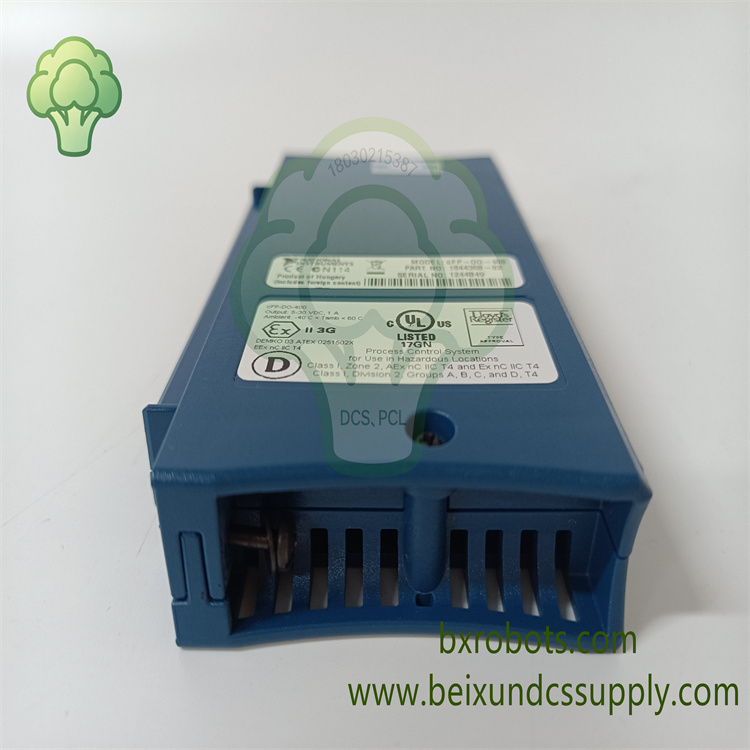

产品概述

NI CFP-DO-400是National Instruments（NI）为Compact FieldPoint分布式I/O系统开发的大电流源型数字输出模块。配备8路独立源型输出通道，将数字控制指令转换为5–30VDC离散信号，直接驱动电磁阀、继电器、接触器等现场执行器件，实现开关量逻辑控制。

模块支持Compact FieldPoint端子底座HotPnP热插拔安装。采用2300Vrms光耦组隔离，抵御瞬态电涌保护控制系统。内置电子保险丝，提供短路保护。每通道自带LED状态指示灯，实时显示输出状态，方便现场巡检。

核心特性

• 品牌：NI（National Instruments），型号：CFP-DO-400
• 8通道源型数字输出，电压范围5~30VDC
• 大电流驱动，-40℃~50℃下单通道最高1.5A
• 2300Vrms光耦组隔离，瞬态过压防护
• 各通道内置电子保险丝，短路保护
• 适配Compact FieldPoint机架，支持HotPnP热插拔

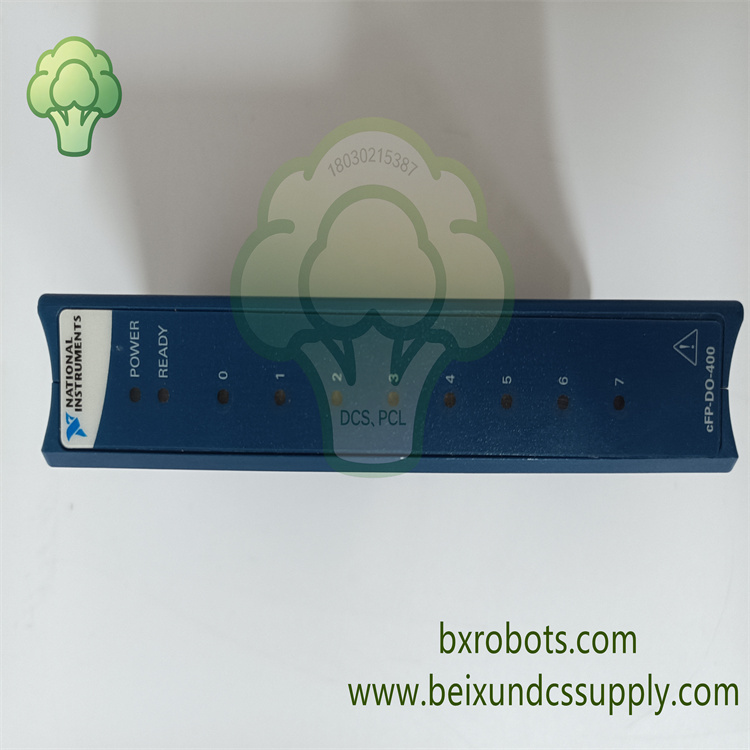

• 独立LED指示灯，直观查看每路输出状态
• 全通道更新速率最高20kHz，响应速度快

技术参数

• 型号：CFP-DO-400
• 品牌：National Instruments（NI）
• 产品类型：Compact FieldPoint源型数字输出模块
• 通道：8路源型数字输出
• 输出电压：5 ~ 30 VDC
• 单通道最大电流：1.5A（-40℃~50℃）
• 模块总最大电流：8A
• 更新速率：全通道20kHz
• 隔离等级：2300Vrms光耦组隔离
• 工作温度：-40℃ ~ +70℃
• 安装方式：安装于Compact FieldPoint端子底座

应用领域

NI CFP-DO-400广泛应用于工厂自动化、机械设备控制、测试台架系统与分布式过程监测。搭配Compact FieldPoint控制器，输出开关信号，控制阀门、继电器与各类执行器。
