产品概述

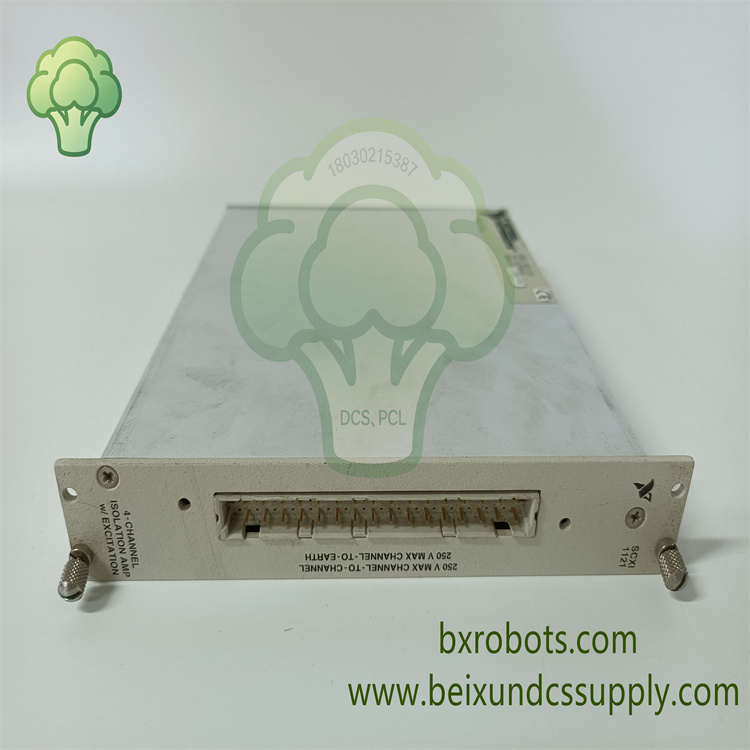

NI SCXI-1121是适配NI SCXI测量机箱的4通道隔离通用传感器调理模块。此外，它可为多种传感器提供全套信号调理功能。该硬件支持应变片、RTD、热电偶以及4-20mA过程信号。每通道具备独立隔离，保护测量设备免受高共模电压影响。

具体来说，每一路输入通道搭载隔离仪表放大器。用户通过板载跳线选择增益档位，适配不同信号幅值。每通道提供4Hz或10kHz两种滤波选项，抑制多余噪声。该灵活配置方案适配微弱传感器测量场景。

另外，模块为传感器提供隔离激励源。它支持应变测量所需的桥路补全、并联校准与桥路平衡功能。该单元可直接安装于标准SCXI机箱槽位，依托SCXI背板总线通讯。用户可搭配SCXI-1320或SCXI-1327端子块完成接线。

而且，模块兼容NI-DAQmx与LabVIEW软件平台。工程师可便捷设置参数并采集测量数据。总的来说，这款SCXI模块为工业传感器测试提供电气隔离。它在嘈杂现场环境下保持稳定精准的读数。

核心特性

• 品牌：NI，型号：SCXI-1121
• 产品类型：4通道隔离通用传感器信号调理模块
• 适用平台：NI SCXI模块化信号调理机箱
• 4路完全隔离模拟输入通道，通道对地隔离电压250V
• 板载跳线可编程增益，适配多种信号量程
• 每通道可配置低通滤波器：4Hz 或10kHz
• 内置隔离电压/电流激励，用于桥类传感器
• 支持应变片、RTD、热电偶、4~20mA过程信号
• 多路复用或并行输出两种模式，对接DAQ采集卡
• 可搭配SCXI-1320、SCXI-1327端子块使用
• 适配NI-DAQmx与LabVIEW测量软件
• CE双重绝缘认证，满足工业安全规范

应用领域

NI SCXI-1121应用于材料试验、结构监测与工业过程测量项目。尤其适合采集应变片、RTD和过程变送器信号。该硬件为自动化测试系统提供电气隔离与精准信号调理能力。
