产品概述

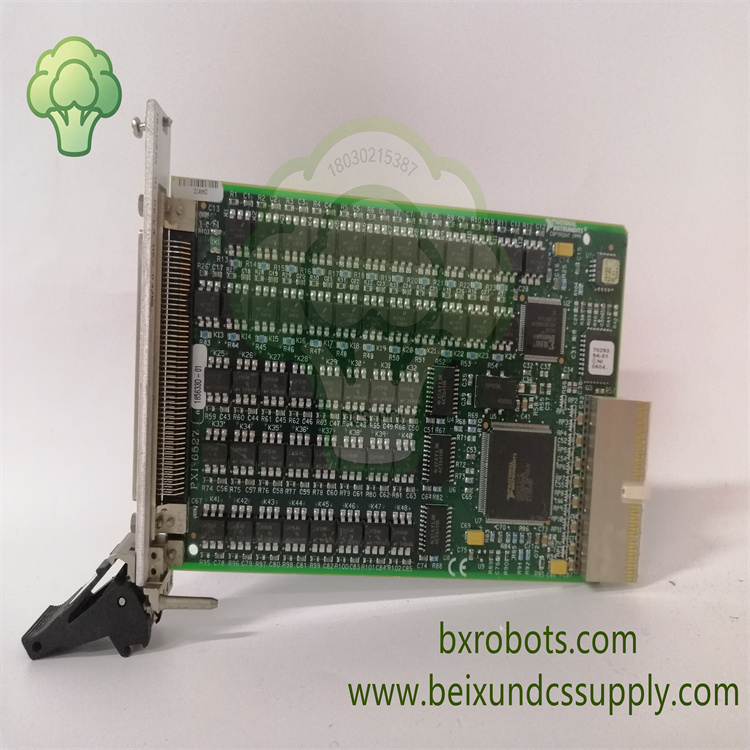

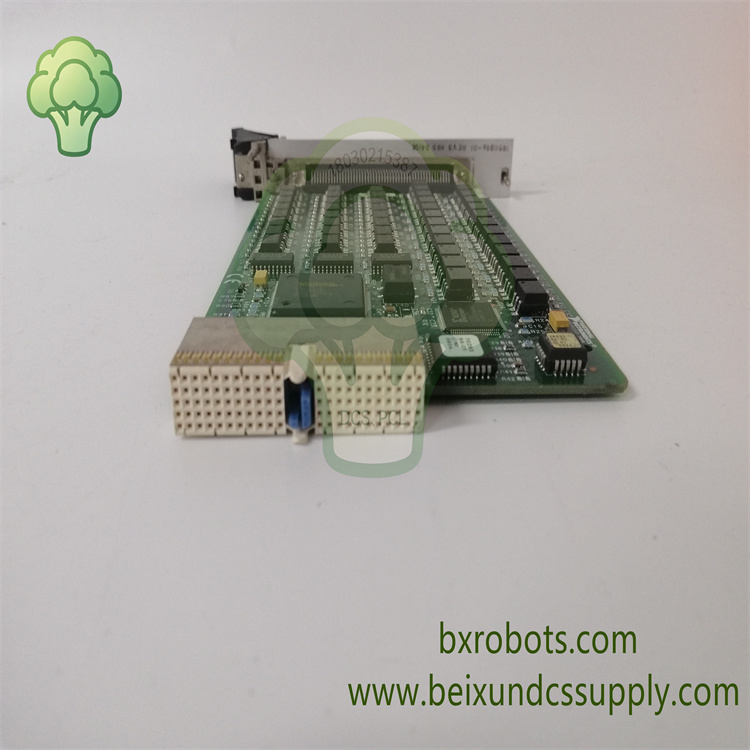

NI PXI-6527，订货编号185633D-01，是面向PXI与CompactPCI测控平台的48通道光电隔离数字I/O模块。模块在PXI背板与外部现场回路之间实现可靠信号隔离，抑制地环路干扰与瞬时电压冲击。这款单槽3U PXI板卡包含24路光电隔离数字输入通道以及24路固态继电器输出通道。模块采集限位开关、现场传感器的状态信号，驱动外部负载、小型继电器与指示灯，用于自动化测试系统的设备联锁、顺序控制与数字状态记录。

数字输入通道支持0~28VDC逻辑信号，板载可编程防抖滤波器，适配带有噪声的接点信号。固态继电器输出每通道最大120mA开关电流，无机械触点磨损，保障长期稳定通断。电路板带有三防涂层，抵御控制柜内粉尘与湿气。模块支持PXI硬件触发与变化通知中断，减少主机轮询，提升实时响应速度。100针后置连接器可外接端子附件，方便现场布线。配套NI-DAQmx、LabVIEW软件完成测试编程、逻辑配置与信号状态监控。

核心特性

• 48通道光电隔离数字I/O：24路数字输入+24路固态继电器输出
• 光电隔离架构，消除地环路，保护PXI控制器免受现场浪涌冲击
• 数字输入支持0~28VDC，可编程防抖滤波，适配接点类信号
• 固态继电器输出，单通道最高120mA持续开关电流
• 硬件变化通知中断，降低主机轮询负载，提升实时响应能力
• 标准单槽3U PXI规格，适配PXI和CompactPCI机箱
• 100针后置连接器，可外接端子板与接线配件
• 支持PXI触发总线，大型测试系统内实现多模块同步
• 带三防涂层PCB，在工业控制柜环境稳定运行
• 完全兼容NI-DAQmx、LabVIEW，快速搭建自动化测试系统

应用领域

NI PXI-6527 185633D-01是模块化PXI测试系统中隔离数字控制的核心部件，广泛应用于航空零部件测试、汽车试验台、工业联锁控制、设备验证以及实验室自动化测量场景。模块采集离散传感器状态，执行辅助执行机构的开关控制。可无缝集成在PXI机箱，搭建可靠隔离数字控制回路，实现测试序列与安全联锁逻辑。
