产品概述

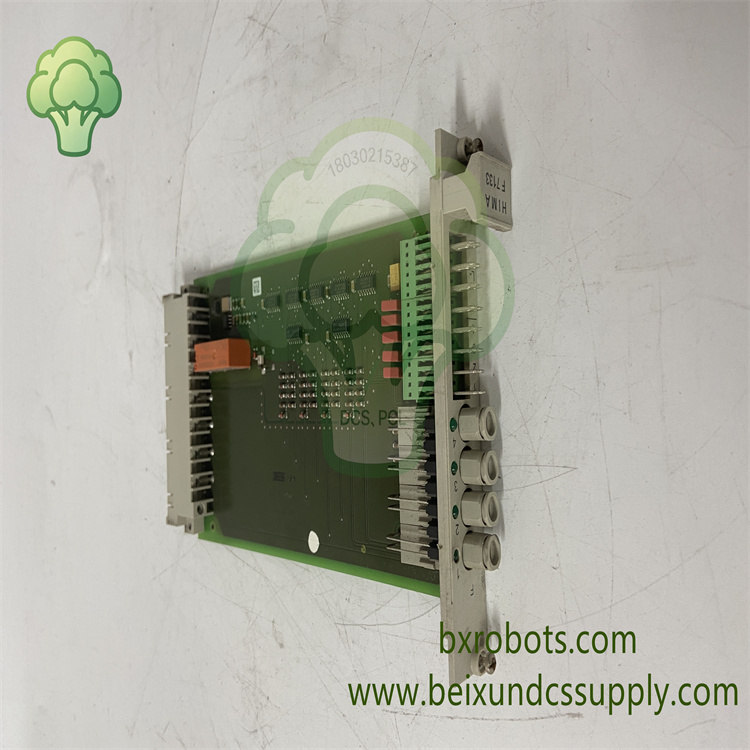

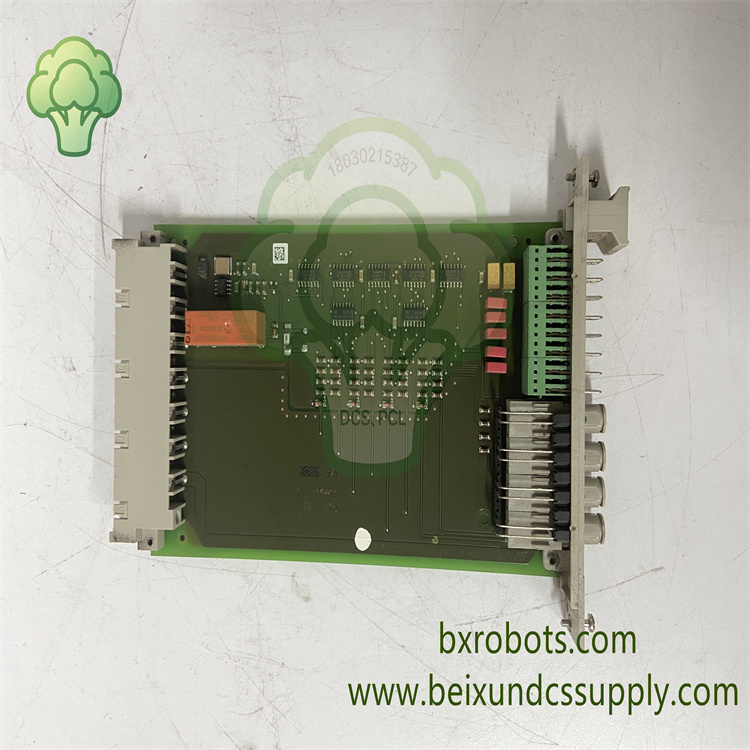

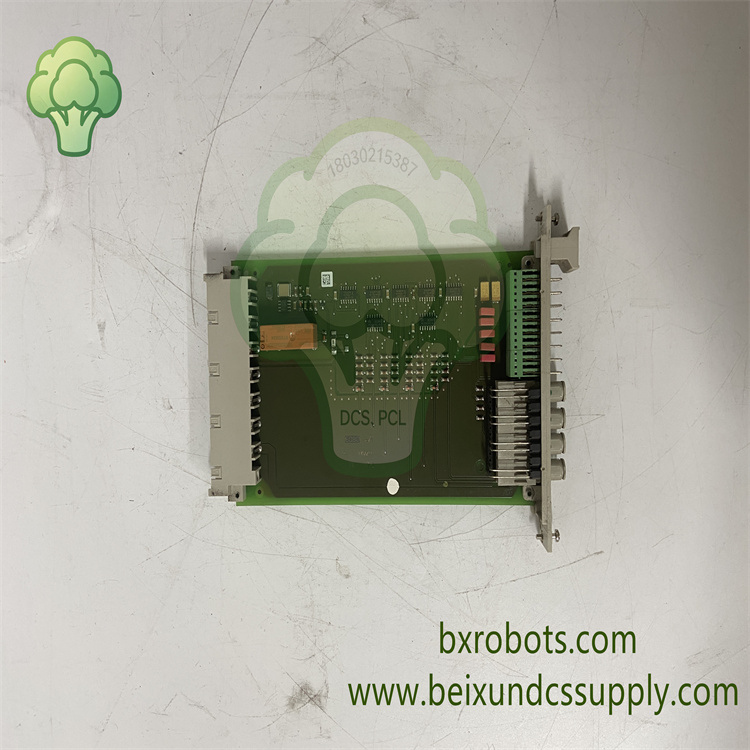

HIMA F7133是德国HIMA黑马专为H41q/H51q SIS安全仪表控制系统设计的4通道电源分配模块。接收系统24VDC主电源，分成四路独立受保护输出回路，给现场I/O模块以及现场侧传感器进行供电分支输出。

每一路输出通道配置独立微型熔断器保护，单通道发生短路、过载故障时，故障被限制在本通道，不会波及其他安全回路。模块实时监测保险丝状态与供电电压，一旦检测到异常，输出报警信号上报系统。

板卡为插槽式结构，直接安装于HIMA标准机架插槽；面板配置多路LED指示灯，直观反馈每一路通道工作状态，方便工程人员快速定位电源类故障。是火电厂、石化油气行业SIS‑ESD安全联锁机柜重要电源硬件备件。

核心特性

• 4通道安全系统电源分配模块，型号F7133，适配HIMA H41q / H51q安全控制器平台
• 四路独立带熔丝输出回路，为现场I/O通道、现场传感器完成24VDC电源分支分配
• 每通道独立微型熔断器，实现短路、过载故障隔离，避免单路故障造成整机架供电失效
• 集成保险丝状态自诊断，检测熔丝熔断、电压跌落等工况，输出故障报警反馈
• 面板每通道配置LED状态指示灯，可视化故障提示，便于现场快速排查问题
• 标准插卡式板卡，直接插入HIMA安全系统机架插槽完成安装
• 提供继电器触点信号，向安全CPU上报汇总故障信息
• 工业级硬件品质，适配工业控制柜内部长期不间断运行工况

技术参数

• 型号：F7133
• 品牌：HIMA（德国黑马）
• 产品类型：4通道电源分配模块
• 输入电压：24VDC
• 输出通道：4路独立受保护电源输出通道
• 保护方式：每通道独立微型熔断器保护
• 诊断功能：保险丝状态监测、供电电压检测
• 安装方式：HIMA安全系统标准机架插槽安装
• 工作温度：‑20℃ ~ +60℃
• 湿度：5%‑95%RH，无凝露
• 防护等级：IP20（控制柜内部使用）
• 认证：CE安全认证

应用领域

HIMA F7133电源分配模块大量应用于火力发电厂、化工厂、石化及油气加工行业。为HIMA SIS‑ESD安全联锁控制柜提供分段、故障隔离型电源分配，为安全关键自动化项目的系统调试、备件替换、技术改造提供关键电源硬件支撑。
