产品概述

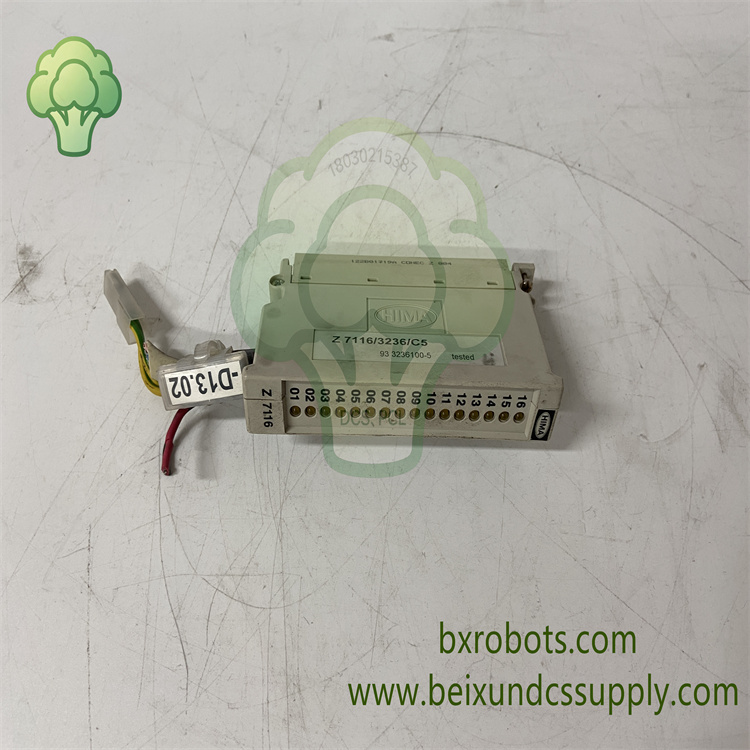

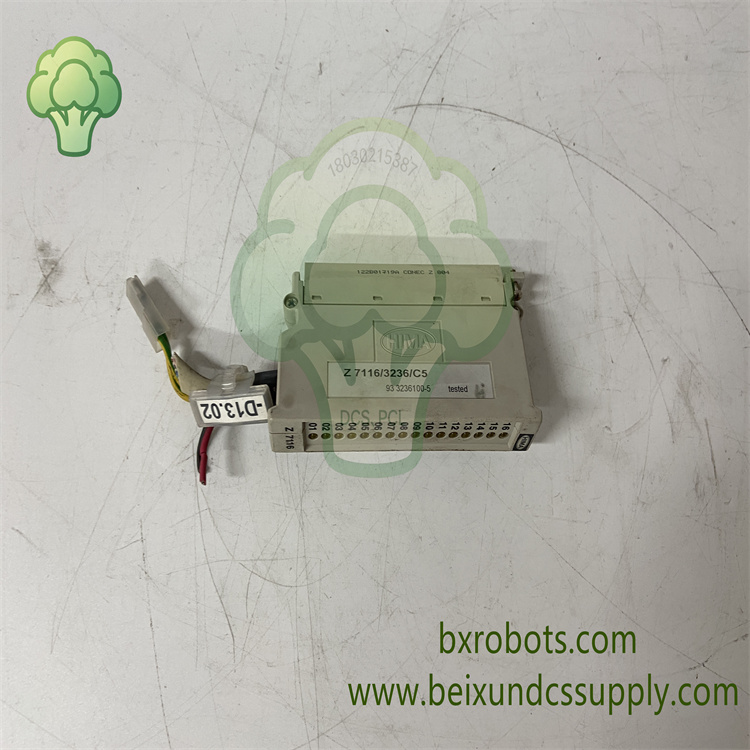

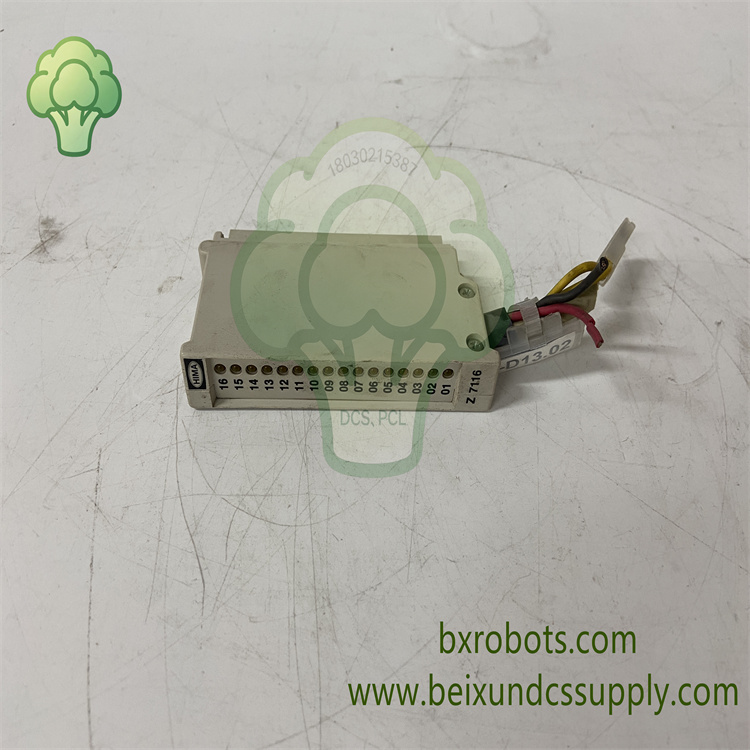

HIMA Z7116是专为HIMA F3236 16通道安全数字输入模块配套的端子插头+预制电缆组件，作为F3236安全I/O卡件与现场安全传感器之间的信号接线桥梁。

该组件采用多芯屏蔽线缆搭配24针插头结构，把现场限位开关、压力开关、阀位反馈的24VDC数字状态信号可靠传输至F3236卡件。屏蔽线缆设计降低电磁干扰，保障安全回路信号完整性。

Z7116满足IEC 61508 SIL3功能安全规范，适用于安全仪表回路；提供多种线缆长度规格适配不同控制柜布线方案。是流程行业ESD紧急停车、燃烧管理系统重要接线备件。

核心特性

• 端子插头电缆组件，型号Z7116，品牌HIMA黑马
• 专门配套HIMA F3236 16通道安全数字输入模块使用
• 24针模块化插头对接F3236卡边缘连接器，多芯屏蔽信号电缆
• 传输24VDC数字输入信号，用于安全开关与传感器反馈采集
• 屏蔽线缆抑制电磁干扰，保障安全信号稳定传输
• 多种电缆长度可选，适配不同控制柜内部布线布局
• 预制成品组件，节省现场接线工时，降低人工接线故障
• 符合IEC61508 SIL3标准，可用于安全仪表系统回路
• 工业级线缆材质，在振动、温度波动工况下稳定工作

技术参数

• 型号：Z7116
• 品牌：HIMA Paul Hildebrandt（黑马）
• 产品类型：端子插头及预制电缆组件
• 适配卡件：HIMA F3236 16通道安全数字输入模块
• 连接器：24针模块化插头
• 线缆：多芯屏蔽工业信号电缆
• 信号类型：24VDC数字输入
• 安全等级：SIL3，IEC 61508认证
• 工作温度：‑20℃ ~ +60℃
• 湿度：5%‑95%RH，无凝露
• 防护等级：IP20（插头端安装于控制柜内）

应用领域

HIMA Z7116电缆组件广泛应用于石化、炼油、火电、化工、海上平台。用于SIS-ESD紧急停车、BMS燃烧器管理、火气保护系统的信号接线。为安全仪表系统维保、备件替换、安全改造项目提供配套接线硬件支撑。
