产品概述

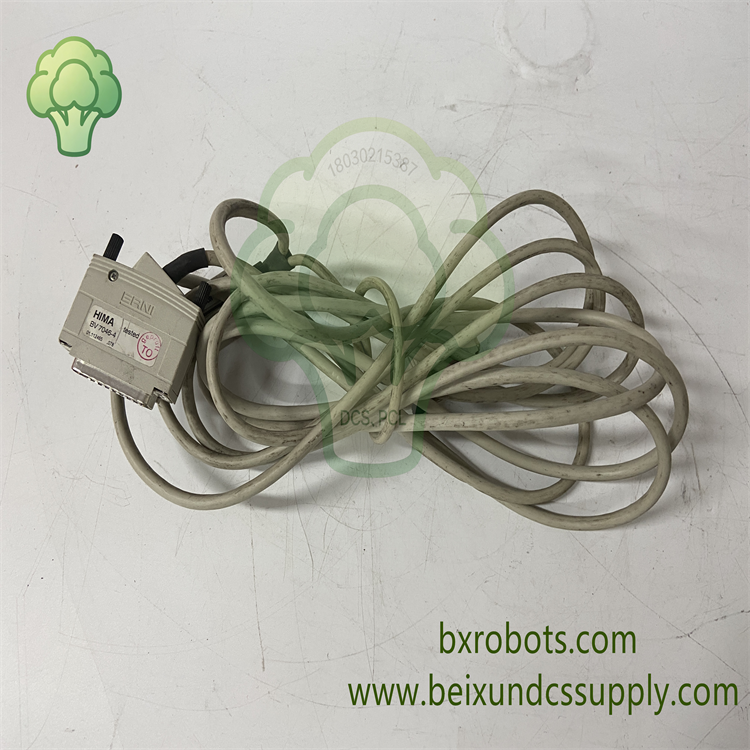

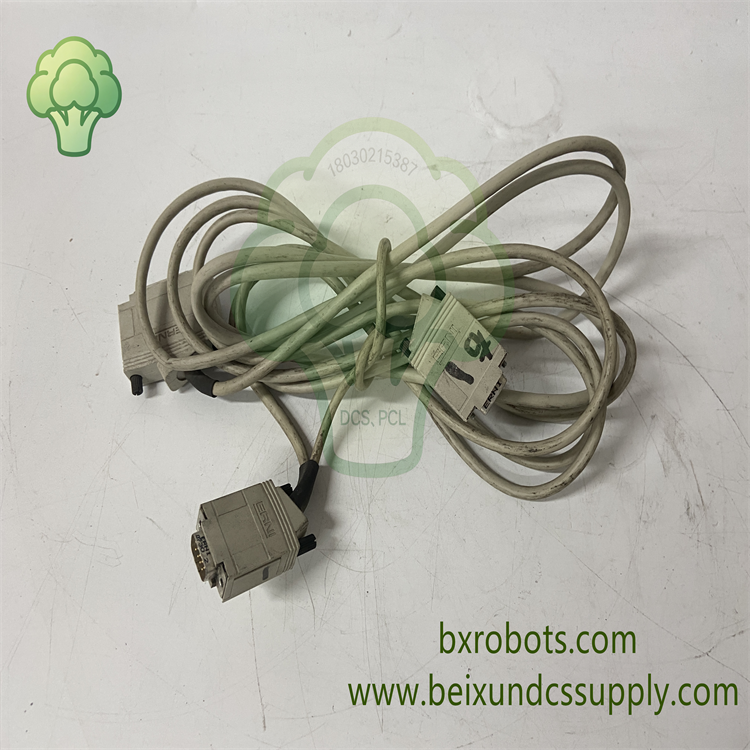

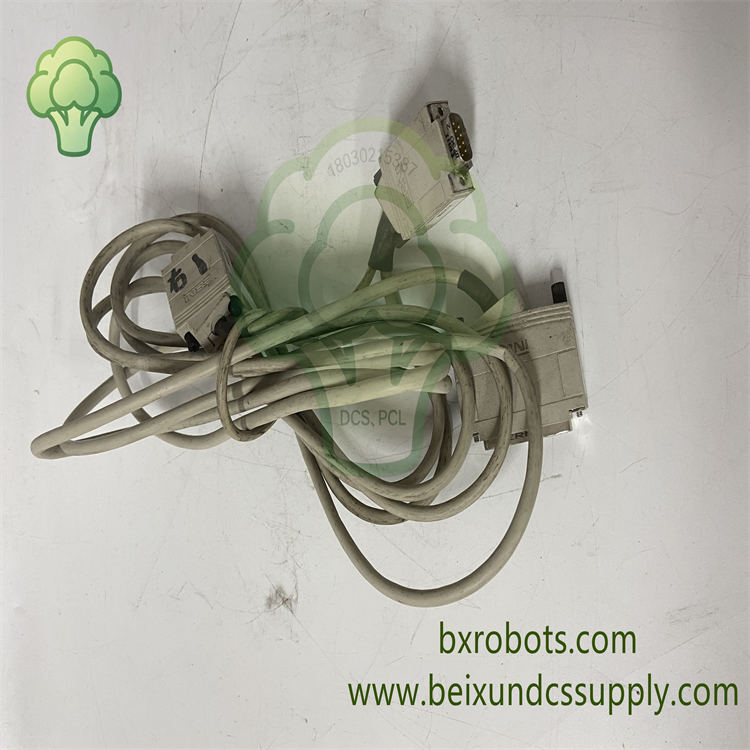

HIMA BV7046‑4是德国HIMA黑马H41q、H51q安全控制器系统专用4米数据连接电缆，作为H7506总线终端模块和主机架接口之间物理通讯链路，同时支持单通道与冗余系统布线方案。

线缆采用工业屏蔽多芯LiYCY线缆结构，两端预装原厂MIN‑D专用连接器，在复杂电磁干扰工业现场下保障安全总线数据稳定传输。面向紧急停车、安全联锁等安全关键控制回路，整套系统配置满足条件时可用于SIL3安全等级项目场景。

护套具备阻燃特性，抗机械振动，适用于控制柜内部安装；预制成品接头降低现场接线工作量，减少接线故障隐患。是火电厂、石化、油气行业SIS‑ESD安全联锁机柜必不可少的通讯硬件备件。

核心特性

• 4米专用数据连接电缆，专为HIMA H41q / H51q系列安全控制器开发
• 实现H7506总线终端模块与主机架接口信号互联，支持冗余系统架构部署
• 两端预装MIN‑D专用连接器，无需现场压接，机柜内快速安装布线
• 屏蔽多芯LiYCY线缆结构，有效抑制电磁干扰，保障安全总线信号完整性
• 承担ESD紧急停车、安全联锁控制回路安全相关数据通讯任务
• 可用于IEC61508 SIL3安全等级系统配置，适配HIMA H41q、H51q主流安全硬件
• 阻燃PVC绝缘护套，抗振动抗老化，适合控制柜内部长期不间断运行
• 成品预制线缆，减少现场接线工作量，降低人工接线带来的故障隐患点

技术参数

• 型号：BV7046‑4
• 品牌：HIMA（德国黑马）
• 产品类型：安全系统数据连接电缆
• 线缆长度：4米
• 线缆类型：LiYCY屏蔽多芯工业电缆
• 连接器：两端MIN‑D专用预制接头
• 适配设备：H7506总线终端模块，H41q / H51q主机架
• 安全标准：IEC61508 SIL3（取决于整套系统配置）
• 额定电压：30V DC
• 工作温度：‑40℃ ~ +70℃
• 湿度：5%‑95%RH，无凝露
• 使用环境：工业控制柜内部

应用领域

HIMA BV7046‑4数据连接电缆大量应用于火力发电厂、化工厂、石化及油气加工行业。为HIMA H41q/H51q系列SIS‑ESD安全联锁控制系统提供可靠物理通讯链路，为安全关键自动化项目的系统改造、备件替换、技术升级提供关键通讯硬件支撑。
