产品概述

HIMA F8650X，物料号984865065，是通过TÜV莱茵认证的安全中央CPU模块，适配HIMA H51q‑MS、H51q‑HS、H51q‑HRS安全仪表系统，作为安全关键工业保护应用的核心逻辑求解单元。

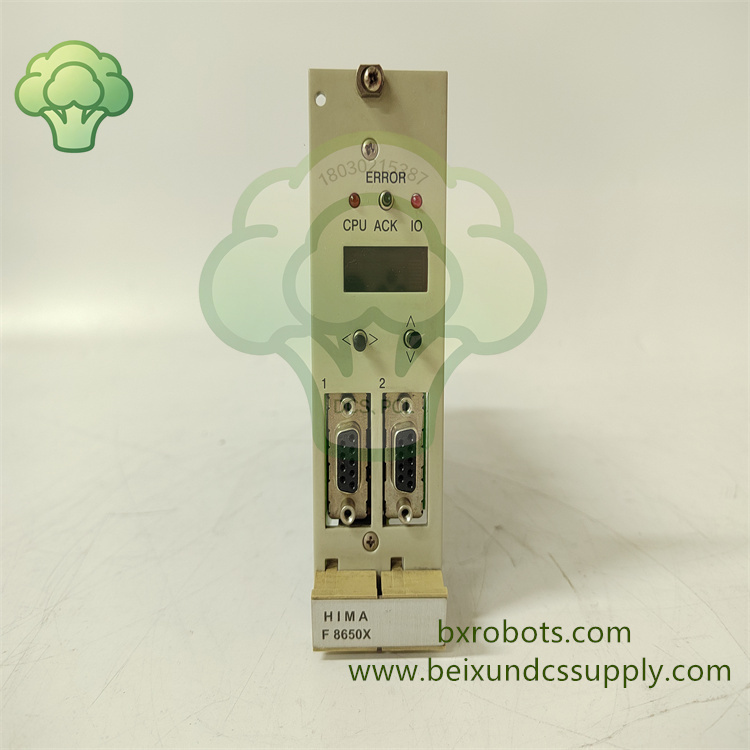

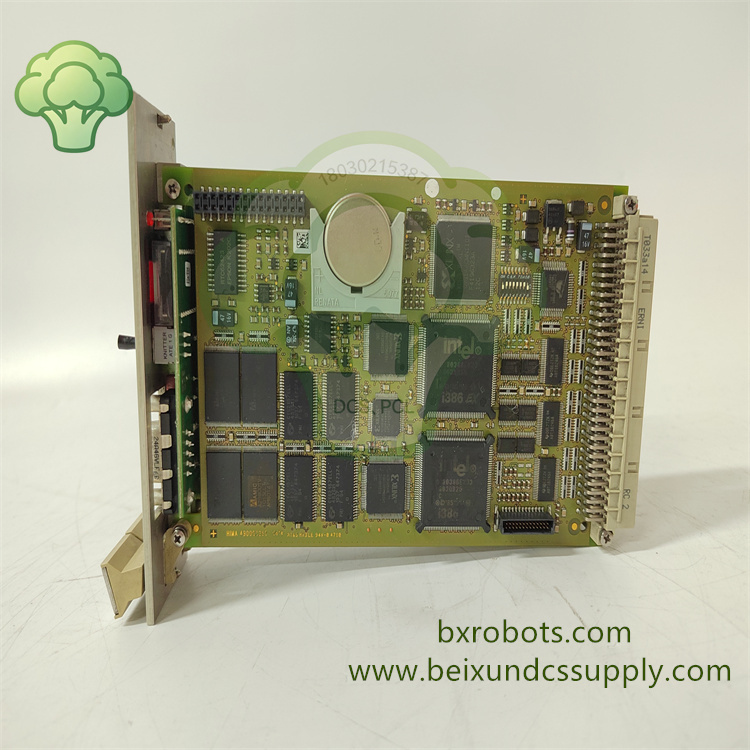

模块采用时钟同步双Intel 386EX处理器冗余架构，依靠硬件交叉比对实现故障安全机制。一旦检测到内部运算不一致，会立即将系统切至安全状态。板载4位数字数码管与多组LED指示灯，实时输出故障代码与设备运行状态。

配备RS‑485通讯接口，可与F8627X等通讯模块、各类I/O模块完成数据交互，取得SIL3(IEC61508)、PL e安全认证。负责安全逻辑运算、信号处理与整机诊断工作，是老旧HIMA SIS安全自动化平台重要中央模块备件。

核心特性

• 双处理器时钟同步冗余设计，硬件交叉比对机制，实现高容错安全运行
• TÜV莱茵认证，满足IEC61508 SIL3、ISO13849 PL e安全等级，适配高危工艺场景
• 内置完整持续自诊断功能，检测内部硬件故障并触发故障安全保护响应
• 4位数码管+多组LED指示灯组，直观输出故障代码和运行状态，方便现场快速排查
• RS‑485通讯接口，支持和I/O模块、上位ELOP II工程软件的数据交互
• 系统允许条件下支持热插拔维护，降低安全系统停机风险

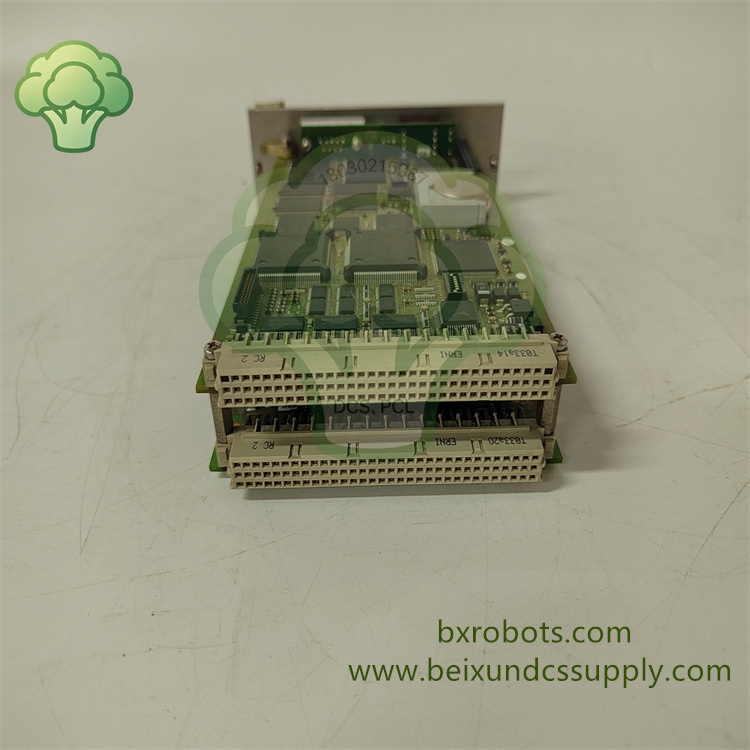

• 标准Eurocard欧卡机架插卡结构，适配H51q系列机架插槽，替换调试便捷
• 工业级硬件设计，适应宽温区间与高电磁干扰机柜工况

技术参数

• 型号：F8650X
• 物料号：984865065
• 品牌：HIMA
• 产品类型：安全中央CPU模块
• 适用系统：HIMA H51q‑MS、H51q‑HS、H51q‑HRS SIS安全仪表系统
• 硬件核心：双路时钟同步Intel 386EX处理器
• 安全认证：SIL3(IEC61508)，PL e(ISO13849)，TÜV莱茵认证
• 通讯接口：RS‑485
• 安装方式：标准Eurocard机架插槽插装
• 供电：24VDC控制电源
• 工作温度：‑25℃ ~ +70℃
• 湿度：5%‑90%RH，无凝露
• 防护等级：IP20（机柜内部使用）

应用领域

HIMA F8650X 984865065安全中央模块广泛应用于油气行业ESD紧急停车系统、F&G火气系统、HIPPS高完整性压力保护系统以及化工厂安全联锁回路。承担石化、电厂现场安全逻辑求解与保护任务，保障高危工况下安全仪表系统稳定可靠运行。
