产品概述

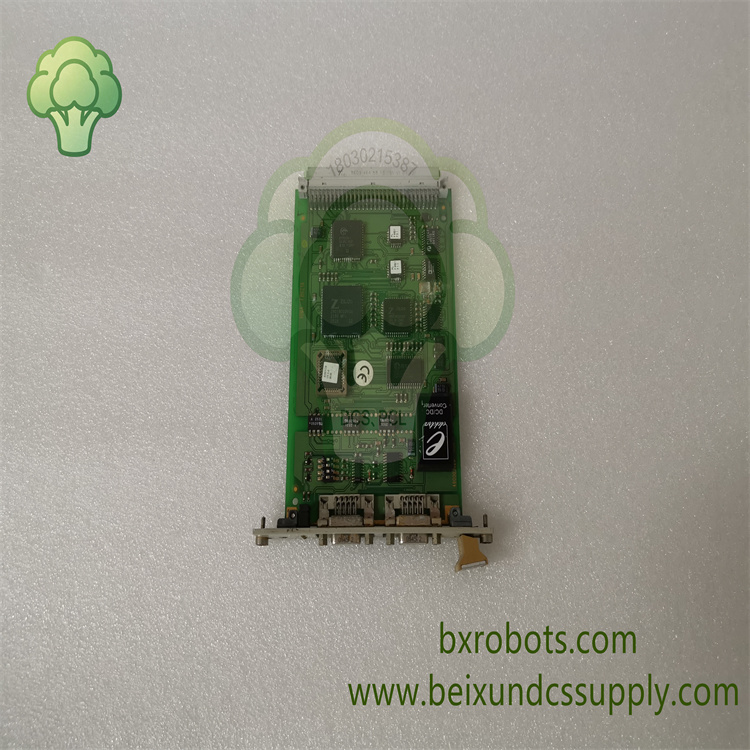

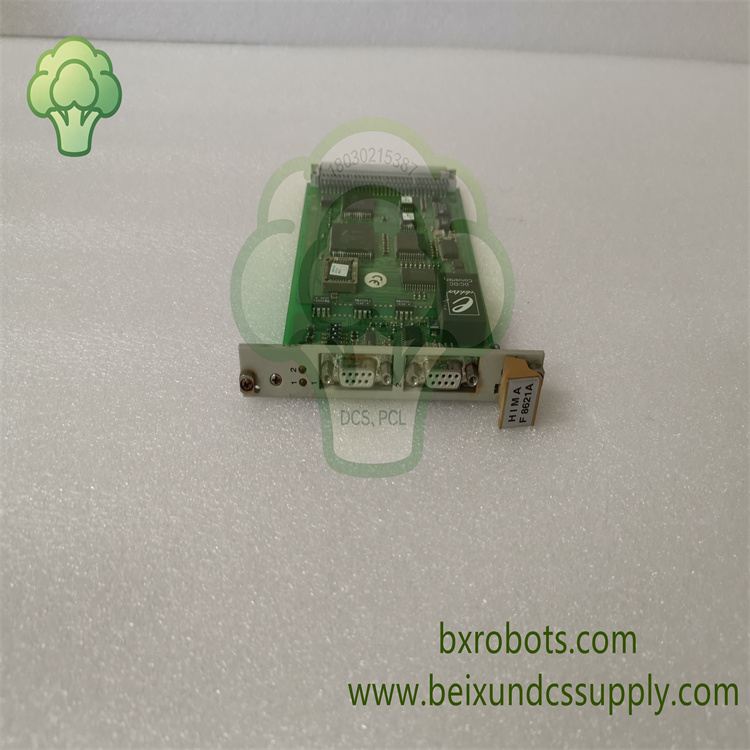

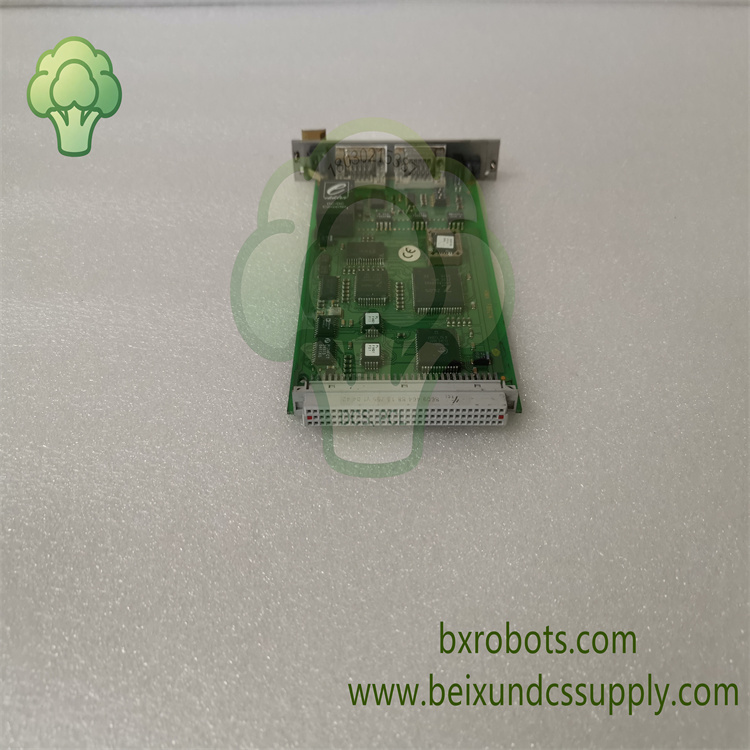

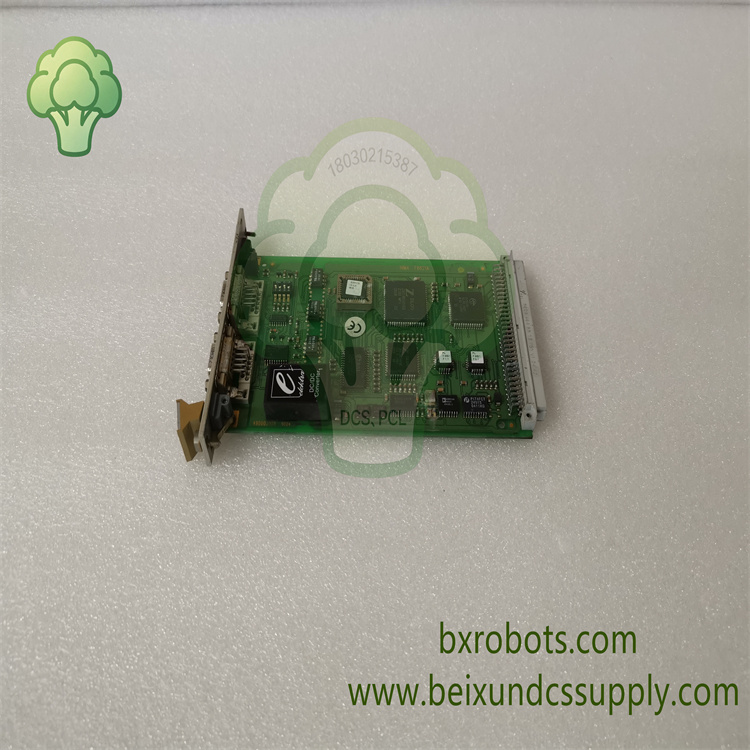

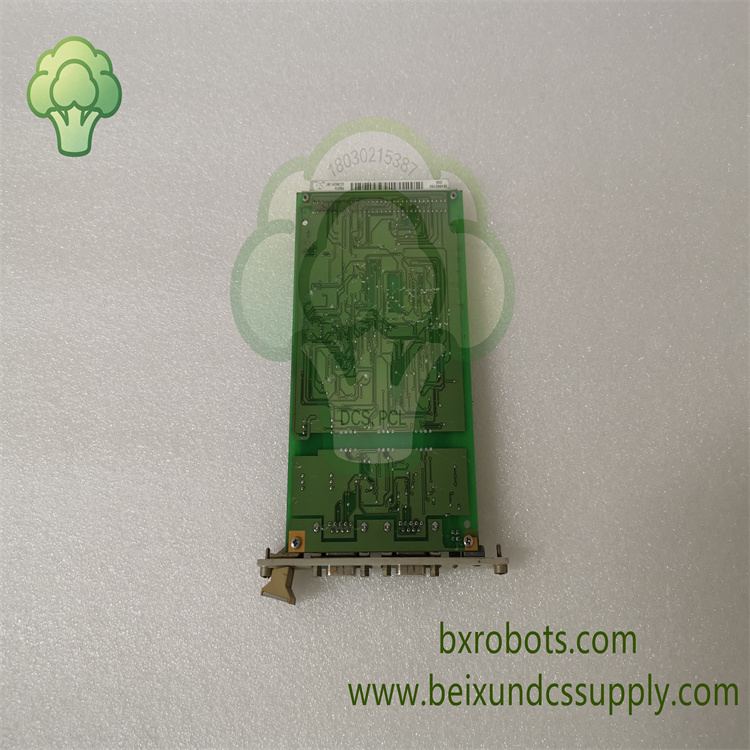

HIMA‑F8621A是德国HIMA黑马H51q安全PES系统专用协处理器通讯模块。板载独立HD 64180微处理器以及384KB静态存储器，为系统主控制器扩展串行通讯能力。同时提供两路电气隔离半双工RS485通道，用于对接第三方现场设备与上位监控系统。分担主CPU的串口协议运算压力，广泛用于石化现场ESD、BMS安全系统改造以及备件替换。

核心特性

• 独立10MHz协处理器，板载384KB静态CMOS‑RAM与EPROM存储芯片
• 双路电气隔离RS485接口，实现稳定的半双工串行现场链路通讯
• 波特率300‑57600bps大范围可选，支持软件配置或拨码开关设定
• 双端口RAM，实现协处理器与主控制器之间高速数据交互
• 可配合F7131电源监测模块实现RAM数据电池掉电保护
• 4‑TE标准机架插卡，直接装配HIMA H51q机箱，拆装维护简便
• 满足IEC61508功能安全标准，具备SIL‑3安全完整性等级认证
• 工业加固电路设计，具备较强抗干扰能力，适配安全控制柜工况

技术参数

• 型号：HIMA‑F8621A
• 品牌：HIMA 德国黑马
• 产品类型：协处理器通讯模块
• 适配系统：HIMA H51q 安全PES系统
• 板载处理器：HD 64180，时钟10 MHz
• 板载内存：384 KB CMOS‑RAM + EPROM
• 通讯接口：2路电气隔离RS485半双工
• 波特率：300‑57600 bps，软件/拨码配置
• 数据交互：双端口RAM与主控制器高速交换数据
• 内存备份：配合F7131模块实现RAM电池备份
• 安全等级：IEC61508 SIL‑3
• 供电来源：机架背板5 VDC供电
• 模块宽度：4‑TE
• 工作温度：‑20℃ ~ +60℃
• 安装方式：HIMA H51q机架插卡式安装

应用领域

广泛应用于石化、化工、电厂、油气行业H51q系列SIS安全仪表系统，包含ESD紧急停车系统、BMS燃烧管理系统场景，承担安全机架串行通讯扩展、协议数据处理、现场外部设备对接等核心任务。
