产品概述

B&R 8AC120 属于贝加莱 ACOPOS 伺服驱动器插入式编码器接口模块系列。

它是专门用于接入 EnDat2.1 绝对值编码器、正余弦增量编码器的反馈信号采集板卡。

该硬件插入 ACOPOS 伺服驱动器 2、3、4 号插槽，采集电机位置、速度反馈信号，实现高精度闭环运动控制。

支持差分对称信号输入，具备线缆压降补偿，适配编码器长距离布线工况。

15 针 DSUB 母口接口完成编码器接线，板载监测回路，识别编码器断线、短路以及硬件异常故障。

模块功耗随所连接编码器型号不同而变化。

该型号原厂现已停产，设备运维人员采购该插卡作为老旧 ACOPOS 伺服驱动系统维修替换备件。

它为数控机床、包装机械、机器人运动控制项目提供稳定可靠的位置反馈能力。

核心特性

‑ B&R ACOPOS 伺服驱动平台专用编码器接口插入式模块

‑ 兼容 EnDat2.1 绝对值编码器以及正余弦增量编码器信号采集B& R Indus...

‑ 支持差分对称信号输入，信号频率可达 DC‑300kHz (-3dB)

‑ 线缆压降补偿功能，提升长距离布线场景下信号稳定性

‑ 输出 5V 编码器供电，最大输出电流 250mA

‑ 实时编码器故障监测，帮助快速定位反馈回路故障

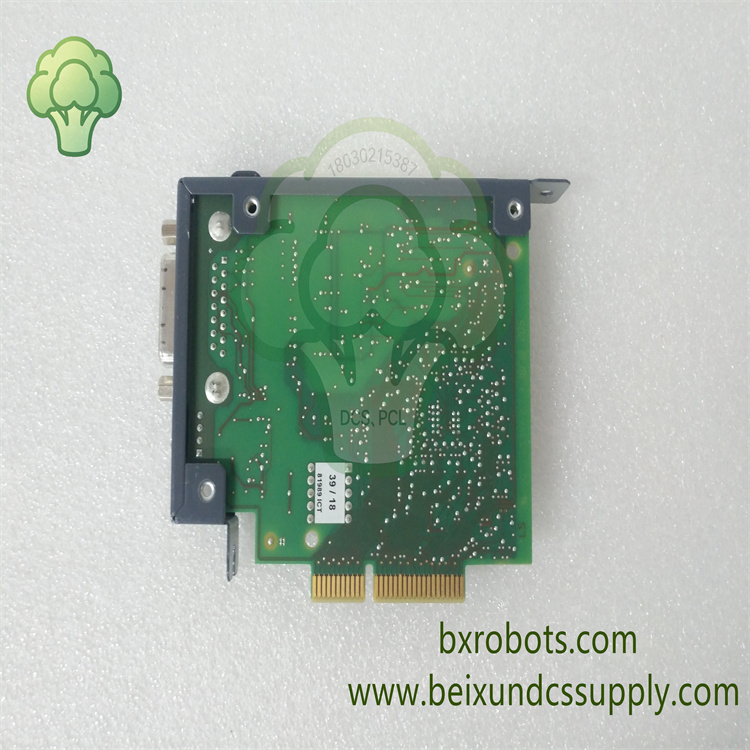

‑ 金手指插拔结构，伺服驱动器内部快速拆装更换

‑ 通过贝加莱自动化工程软件完成编码器参数配置

‑ 满足 CE、UL、KC 多项国际工业产品认证标准

技术参数

‑ 品牌：B&R（贝加莱）

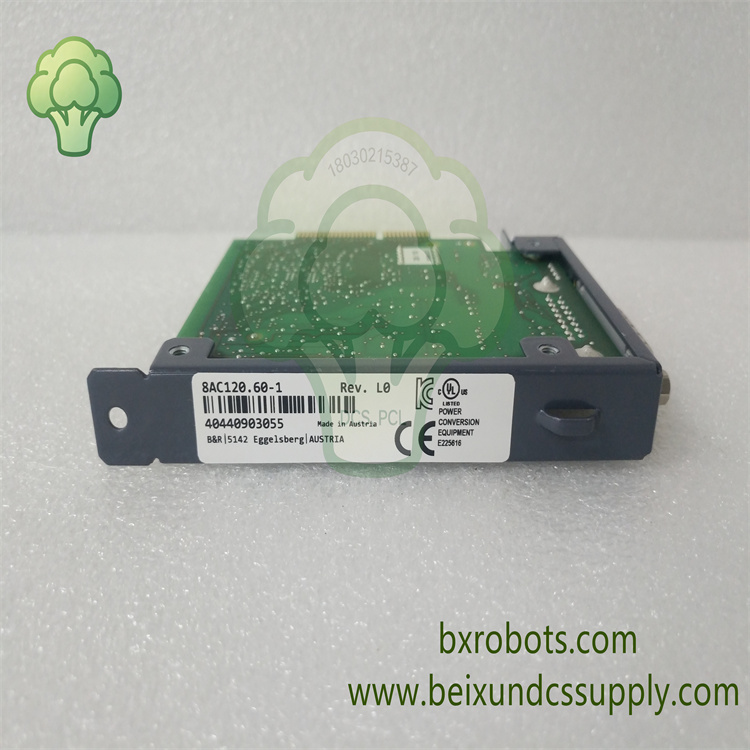

‑ 型号：8AC120（完整型号：8AC120.60‑1）

‑ 产品类型：ACOPOS EnDat 编码器接口插入式模块

‑ 适用系统：B&R ACOPOS 全系列伺服驱动器

‑ 支持协议：EnDat2.1、正余弦增量信号

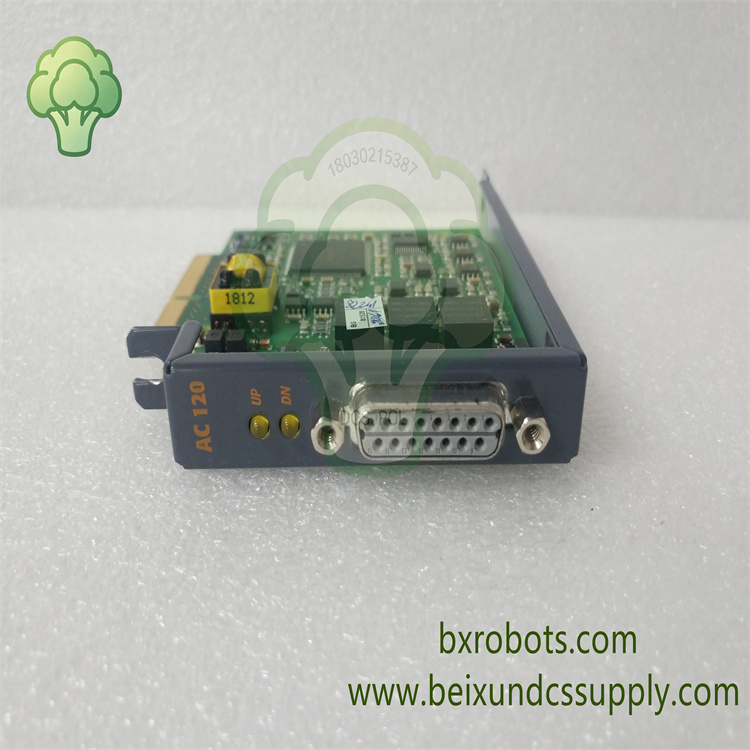

‑ 接口：15‑pin DSUB 母口

‑ 编码器供电：5VDC，最大 250mA

‑ 使用温度：‑25℃ ~ +55℃

‑ 防护等级：IP20

‑ 产品状态：原厂已停产

应用领域

8AC120 编码器模块广泛应用于数控机床、包装设备、纺织机械以及通用工业自动化行业。

充当 ACOPOS 伺服驱动器内部编码器反馈扩展单元。

完成伺服电机闭环控制所需高精度位置速度信号采集工作
