产品概述

B&R 8AC110 属于贝加莱 ACOPOS 伺服驱动器插入式通讯模块系列。

它是专门适配 ACOPOS 系列伺服驱动器的 CAN 总线接口插卡。

该硬件直接插入 ACOPOS 伺服驱动器内部插槽，实现伺服驱动器与上位 PLC 控制系统之间 CANopen 总线通讯。

CAN 信号回路带有电气隔离，可抵御控制柜内部电磁干扰。

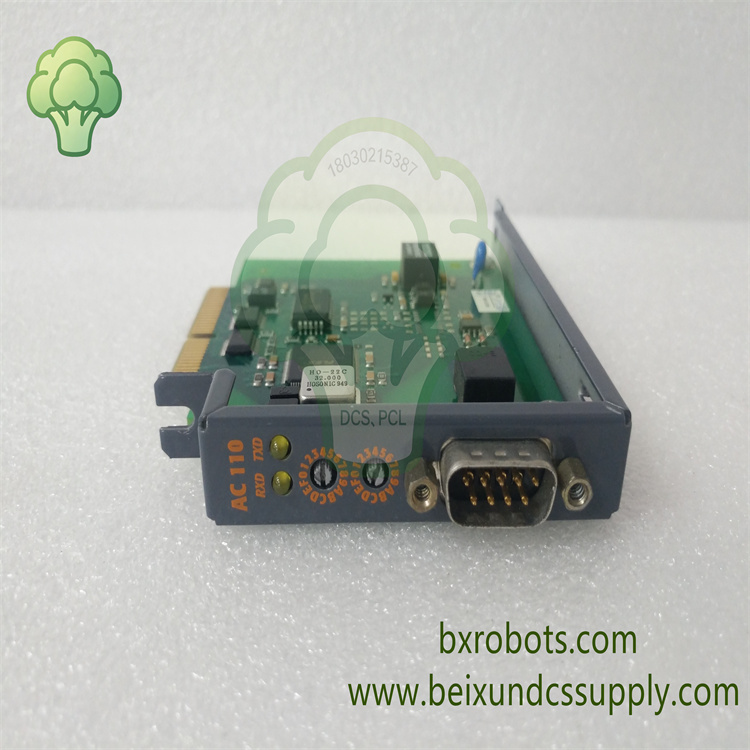

标准 9 针 DSUB 接口实现稳定总线接线，板载 RXD/TXD 状态指示灯，方便运维人员实时查看总线通讯状态。

模块占用驱动器 1 号插槽位置，整机运行功耗很低B& R Indus...。

该型号原厂现已停产，设备运维人员采购该插卡作为老旧 ACOPOS 伺服驱动系统维修替换备件。

它为包装机械、数控机床、机器人运动控制项目提供稳定可靠的现场总线数据交互能力。

核心特性

‑ B&R ACOPOS 伺服驱动平台专用 CANopen 通讯插入式模块

‑ CAN 接口带电气隔离，提升控制柜内部抗电磁干扰能力

‑ 采用 9 针 DSUB 公头接口，用于 CAN 总线接线作业

‑ RXD、TXD 状态 LED 指示灯，直观完成通讯故障排查

‑ 支持 500kbit/s 波特率，最大通讯传输距离可达 60 米B& R Indus...

‑ 低功耗硬件设计，最大功耗仅 0.7W

‑ 插拔式结构，可在伺服驱动器内部快速拆装更换

‑ 通过贝加莱配套自动化软件完成设备节点地址配置

‑ 满足 CE、UL、KC 多项国际工业产品认证标准B& R Indus...

技术参数

‑ 品牌：B&R（贝加莱）

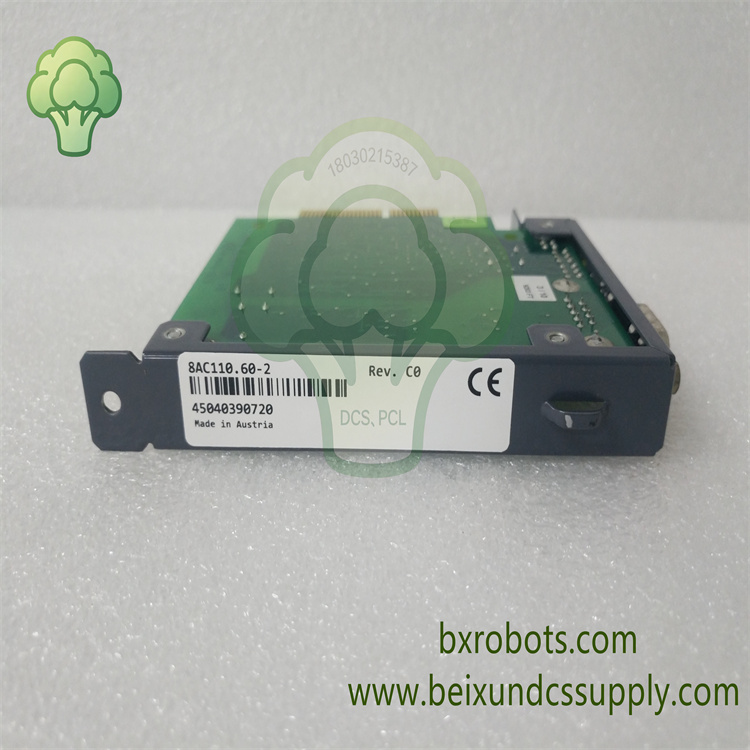

‑ 型号：8AC110（完整型号 8AC110.60‑2）

‑ 产品类型：ACOPOS CAN 总线插入式通讯模块

‑ 适用系统：B&R ACOPOS 全系列伺服驱动器

‑ 通讯协议：CANopen，波特率 500kbit/s

‑ 接口：9 针 DSUB 公头

‑ 最大功耗：0.7W

‑ 使用温度：5℃ ~ +55℃

‑ 防护等级：IP20

‑ 产品状态：原厂已停产

应用领域

8AC110 通讯模块广泛应用于包装设备、数控机床、纺织机械以及通用工业自动化行业。

充当 ACOPOS 伺服驱动器内部 CAN 总线通讯扩展单元。

完成伺服驱动器与主 PLC 控制器之间实时数据传输工作。
