产品概述

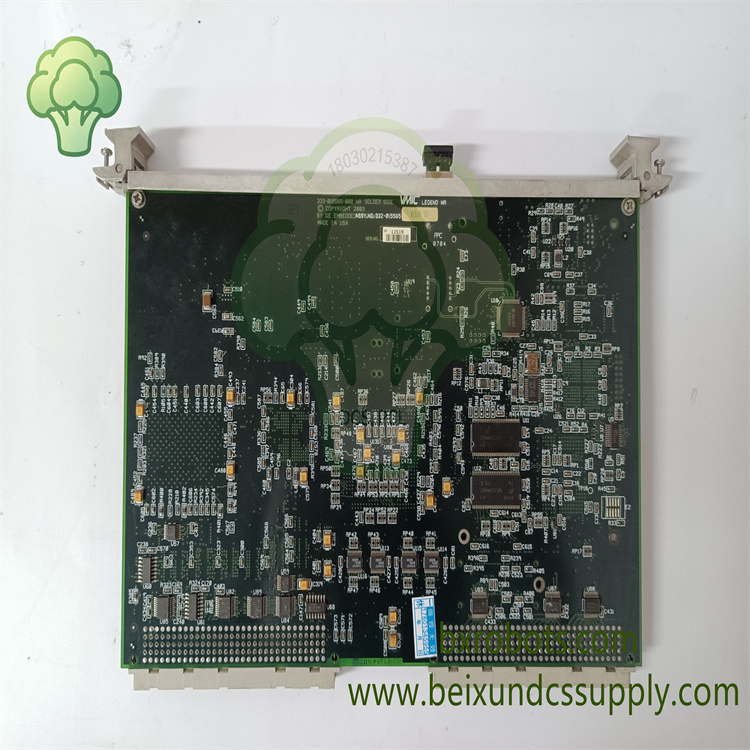

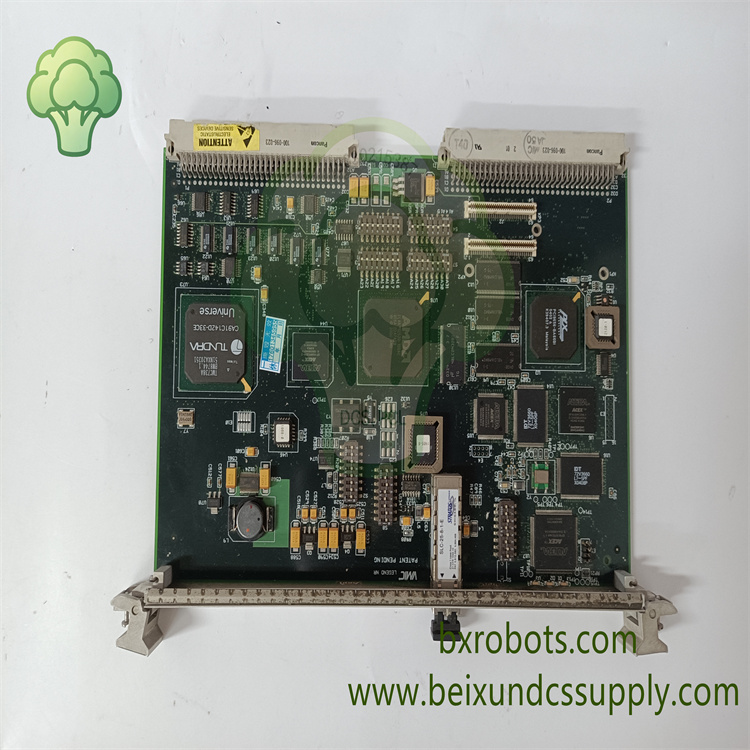

VMIVME 5565为GE VMIC（现归属Abaco Systems）推出的6U单槽VME总线超高速光纤反射内存模块。该板卡基于光纤环网拓扑，以硬件方式实现共享内存网络。写入本地板载SDRAM的数据会自动通过光纤链路广播至环网内其余全部节点，几乎不占用主机CPU资源。技术人员将板卡安装在标准VME机箱内，为分布式嵌入式控制、半实物仿真平台提供确定性低延迟的实时数据共享能力。

核心特性

• 标准6U VME总线板卡规格，支持A24/A32寻址、D08/D16/D32数据位宽，适配主流VME机箱插槽。
• 光纤环网架构，串行速率2.12Gbaud，单环最大支持256个网络节点，可与PCI‑5565、PMC‑5565同系列板卡混合组网。
• 非冗余模式下最高吞吐可达174MB/s；支持冗余传输模式提升数据可靠性，开启冗余模式后带宽相应降低。
• 板载SDRAM内存，支持64MB/128MB配置；具备DMA传输能力，把大数据搬运工作从主机处理器剥离。
• 集成CRC校验、硬件字节序转换、节点中断触发功能；前面板LED指示灯直观显示板卡与网络状态，方便现场故障排查。
• 多模光纤传输距离可达300米，单模光纤最远可达10公里，能够适应严苛工业嵌入式应用场景。

技术参数

• 型号：VMIVME 5565
• 品牌：GE VMIC / Abaco Systems
• 产品类型：光纤反射内存节点卡
• 板卡规格：6U VME总线单槽
• 总线接口：VMEbus A24/A32，D08/D16/D32
• 光纤接口：LC接口，2.12Gbaud串行速率
• 最大网络节点数：256节点
• 传输吞吐：非冗余最大174MB/s；冗余模式最大87MB/s
• 板载内存：64MB / 128MB可配置SDRAM
• 数据包长度：4‑64字节动态载荷
• 光纤传输距离：多模300米；单模10公里
• 诊断功能：CRC校验，中断支持，前面板LED状态指示
• 供电方式：VME背板供电
• 工作温度：0 ℃ ~ +55 ℃
• 湿度：5‑95%无凝露
• 主要功能：为分布式嵌入式、仿真系统提供确定性实时数据共享

应用领域

VMIVME 5565反射内存模块大量用于半实物仿真HIL、航空航天测试设备、工业实时控制、大型分布式嵌入式平台，为实时网络重建、系统升级项目提供可靠VME规格反射内存备件方案。
