产品概述

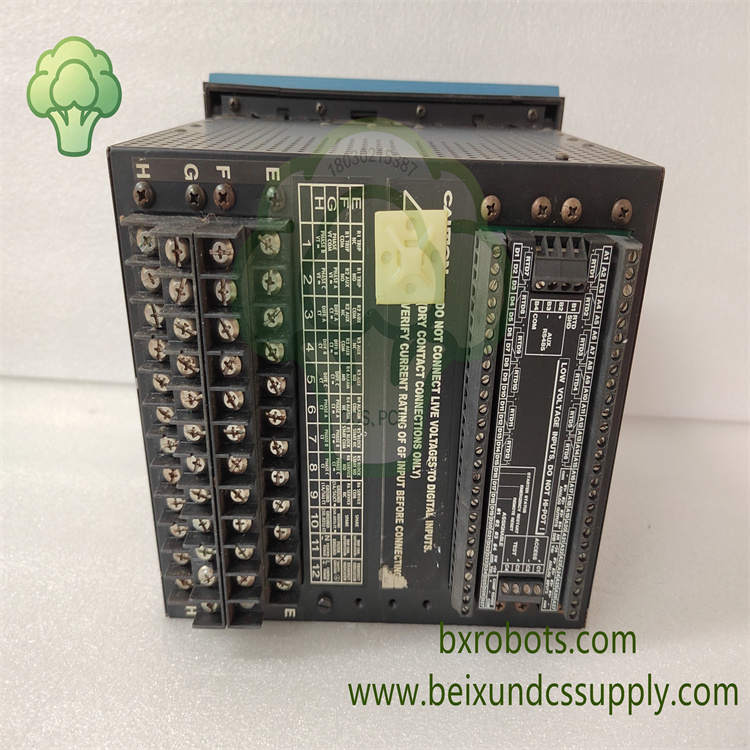

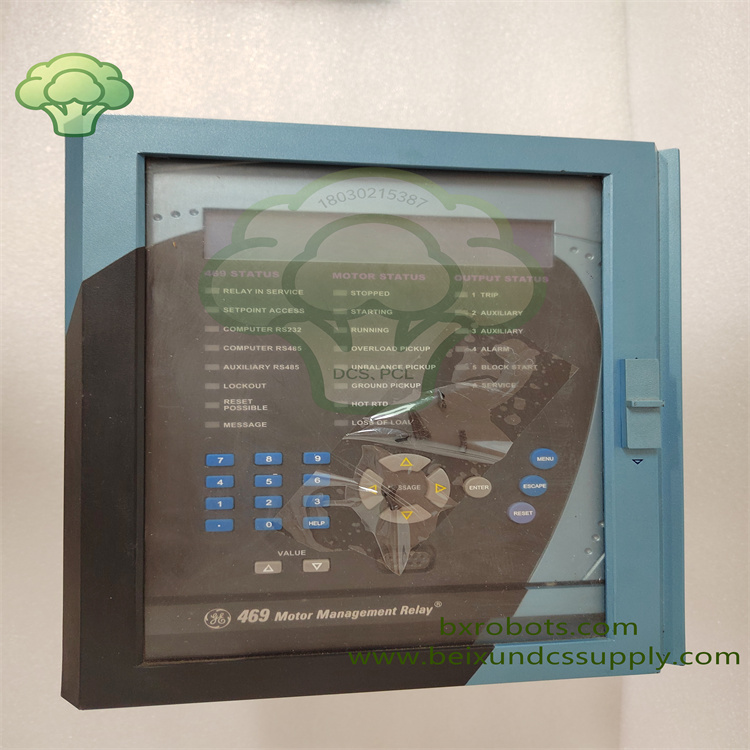

GE SR469‑P5‑HI‑A20是GE Multilin 469系列微处理器驱动型电机管理继电器。该设备为中大功率工业电机提供多维保护、测量与控制能力。继电器安装于电机控制中心MCC机柜内部，实时监测电机运行工况，故障状态下实现跳闸或告警动作，同时通过通讯接口把运行数据上传至上位SCADA系统，支撑电机预测性维护工作。

核心特性

• 采用5A电流互感器二次输入，面向中大型工业电机保护场景设计
• 集成过载、相不平衡、缺相、短路、接地故障、热模型完整保护逻辑，规避各类异常工况造成电机损坏
• 配置HI高量程控制电源，支持宽交直流控制电源输入，适配现场多样化供电条件
• 具备电流、功率、热状态计量功能，支持4‑20mA模拟量输出，方便向DCS系统传送现场信号
• 支持Modbus RTU半双工通讯，配合EnerVista配置软件完成参数整定、事件记录、故障波形调取查看

• 面板式安装结构，工业级硬件，可在工厂电磁干扰环境下，MCC机柜内部长期稳定运行

技术参数

• 型号：SR469‑P5‑HI‑A20
• 品牌：GE Multilin（GE Vernova / Grid Solutions）
• 产品系列：469 电机管理继电器系列
• CT输入：5A相电流互感器二次输入
• 控制电源(HI)：宽范围交直流高量程控制电源
• 保护功能：过载、相不平衡、缺相、短路、接地故障、热保护
• 模拟输出：4‑20mA模拟信号输出
• 通讯协议：Modbus RTU半双工
• 配置软件：GE EnerVista 469
• 安装方式：MCC控制柜内面板安装
• 主要功能：中大型工业电机综合保护、监测与控制

应用领域

GE SR469‑P5‑HI‑A20电机管理继电器广泛用于石化工厂、电厂辅机、水处理、矿山、制造业MCC电机控制中心，为关键中大型电机控制回路提供一体化保护监测解决方案。
