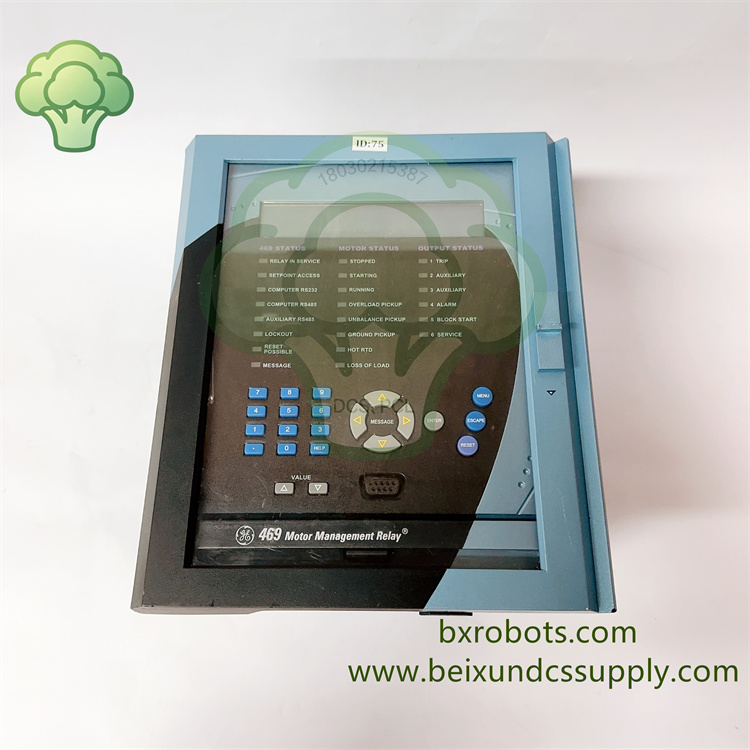

GE Multilin 469-P1-HI-A20-E 高压控制电源型电机管理保护继电器

Views :

Update time : 2026-07-14

Basic Information

Brand: GE Multilin（通用电气继电保护产品线）469 系列电机综合管理保护装置

品牌：GE Multilin 469 系列马达综合保护测控继电器

Model: 469-P1-HI-A20-E

型号释义：

469：系列型号，电机管理保护平台
P1：基础功能版本
HI：High Input 高压宽幅控制电源（70~265VAC / 90~300VDC）
A20：4 路 0~1mA 模拟输出，20 组可编程逻辑
E：三防涂层工业增强型，适配油雾粉尘恶劣工况
Product Type: Full-Feature 3-Phase Motor Management & Protection Relay
产品类型：三相异步 / 同步电机全功能综合保护测控装置
兼容系统：GE Mark VIe、Symphony Plus DCS、第三方 PLC/SCADA 上位监控系统
配套传感器：1A/5A 次级 CT 电流互感器、PT 电压互感器、RTD Pt100 轴承 / 定子测温探头
安装方式：144×144mm 标准控制柜面板嵌入式安装
供电规格：HI 高压宽幅控制电源：70~265VAC / 90~300VDC，48~62Hz 通用工频

Module Introduction

469-P1-HI-A20-E 是 GE Multilin 面向大功率工业电机推出的一体化马达保护测控装置，集故障保护、实时电量测量、温度监测、逻辑控制、事件录波、对外通讯于一体，替代传统分散式热继、电流继电器、测温仪表。

整机支持 1A 次级 CT 电流采样，内置成熟热模型算法，精准模拟电机定子 / 转子温升，实现预测性过载保护；硬件集成 9 路光电隔离数字输入采集阀门反馈、运行状态、外部联锁信号，4 路 0~1mA 模拟量输出可将电流、电压、温度、功率上传 DCS。

前面板配备大尺寸 LCD 液晶、导航按键，就地查看电流、电压、功率、频率、绕组温度、故障代码；支持 20 组自定义可编程逻辑，实现电机启停联锁、故障分级跳闸、报警联动；内置大容量 SOE 事件顺序记录，毫秒级时标留存跳闸、异常事件，满足电力安监溯源要求。

三防涂层 PCB，宽温耐受 - 40℃~+60℃，抗震抗电磁干扰，广泛用于火电厂引风机、送风机、循环水泵、化工大型压缩机、冶金轧机电机保护，是存量工业电机保护系统故障装置标准替换备件。

Core Functions 核心功能

全谱系电机故障保护逻辑：热过载、堵转 / 启动超时、短路、接地故障、相不平衡、缺相、过压 / 欠压、逆功率、RTD 超温保护
Complete motor fault protection: thermal overload, locked rotor, short circuit, ground fault, phase unbalance, under/over voltage, RTD overtemperature trip
内置电机热模型算法，支持多段启动曲线，精准模拟绕组温升，避免频繁启停造成隐性过热烧毁
Embedded motor thermal model, multi-segment startup curve, prevent hidden overheating from frequent start-stop
全电量高精度计量：三相电流、线电压、有功 / 无功功率、功率因数、频率、运行累计时长
High-precision metering: 3-phase I/V, active/reactive power, PF, frequency & total running hours
多路 IO 信号接口：9 路光电隔离数字 DI、4 路 0~1mA 模拟 AO、多组故障 / 跳闸无源继电器输出
Multi IO interfaces: 9 opto-isolated DI, 4 analog AO, multi dry contact trip/alarm relays
RTD Pt100 多路温度采集，监测电机轴承、定子绕组温度，超温提前预警分级跳闸
Multi-channel Pt100 RTD input for bearing & stator winding temperature monitoring, multi-stage overtemperature alarm
大容量 SOE 事件顺序记录，毫秒级时间戳存储故障、操作、联锁事件，满足安监追溯审计
Mass SOE event logger with ms time stamp for fault & interlock audit trace
Modbus RTU RS485 标准通讯，双向上传电机实时参数、故障代码、录波数据至全厂 DCS/SCADA
Modbus RTU RS485 communication, upload real-time motor data & fault waveforms to plant DCS
20 组自定义可编程逻辑，自由组态电机启停、联锁、报警、跳闸联动逻辑，适配复杂工艺控制需求
20 sets user programmable logic for custom motor interlock, alarm & trip control logic
增强型三防涂层硬件，宽温 - 40℃~+60℃，耐受车间油雾、粉尘、变频器强电磁干扰
Conformal coated rugged hardware, -40℃~+60℃ wide temp range for harsh industrial environment

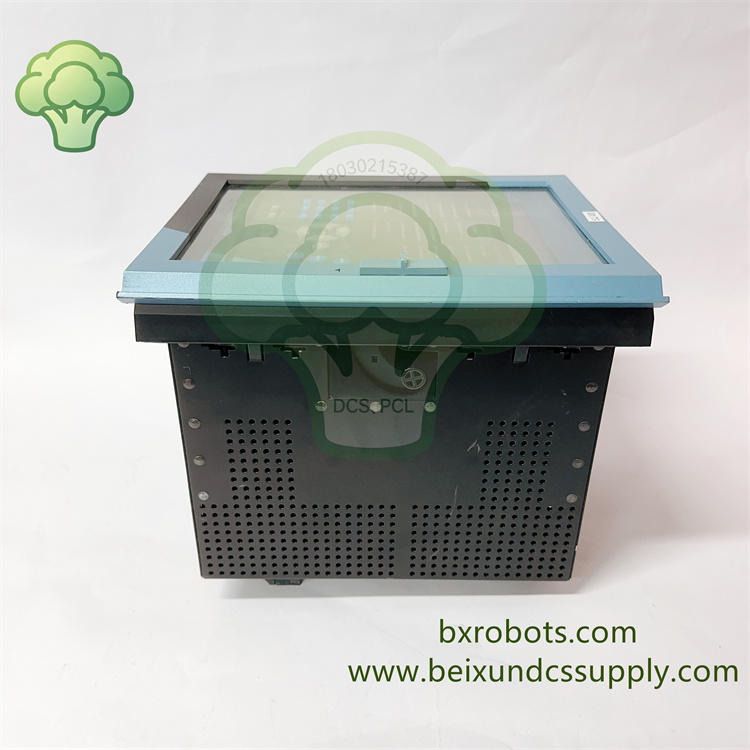

469-P1-HI-A20-E (3).jpg

Electrical Specifications 电气参数

Control Power Supply (HI 版本): 70~265VAC / 90~300VDC，48~62Hz

控制电源（HI 高压款）：70~265V 交流 / 90~300V 直流，48~62Hz

CT Current Input: 1A CT 次级标准输入，量程 0~20×CT 一次电流可调

电流采样：1A 互感器次级，2~20 倍一次电流整定

Digital Inputs: 9 通道光电隔离 DI，24VDC 回路信号

数字输入：9 路光电隔离 DI，24V 回路供电

Analog Outputs: 4 路 0~1mA 线性模拟输出，对应电流 / 电压 / 温度 / 功率

模拟输出：4 通道 0~1mA 线性变送输出

Communication: RS485 Modbus RTU 标准工业总线

通讯接口：RS485 Modbus RTU

Relay Contact Rating: 250VAC / 5A 无源干接点跳闸、报警输出

继电器触点容量：250VAC 5A 干接点

Insulation Withstand Voltage: 300VAC 回路绝缘耐压

绝缘耐压：300VAC 工频隔离

Mechanical & Environmental Data 机械环境参数

Overall Panel Cutout Size: 144mm × 144mm 标准仪表开孔

面板开孔尺寸：144×144mm

Overall Depth: 112mm

整机深度：112mm

Net Weight: ~1.3kg

净重：约 1.3kg

Protection Class: IP20（控制柜内安装）

防护等级：IP20，仅室内电控柜面板安装

Operating Temperature: -40℃ ~ +60℃（E 三防增强版）

工作温度：-40℃~+60℃

Storage Temperature: -40℃ ~ +80℃

存储温度：-40℃~+80℃

Relative Humidity: 5%~95% RH non-condensing

相对湿度：5%~95% RH 无冷凝

Vibration Resistance: 5~1500Hz 5G 持续振动，满足电厂风机抗震标准

抗震等级：5~1500Hz 5G 持续振动

PCB Process: Full conformal coated anti-oil mist & dust PCB（E 型号标配）

PCB 工艺：全板三防防腐涂层，耐油雾粉尘腐蚀

Certifications: CE、UL 工业继电保护认证，IEC60255 电力保护标准

认证资质：CE、UL 继电保护认证，IEC60255 电力设备标准
