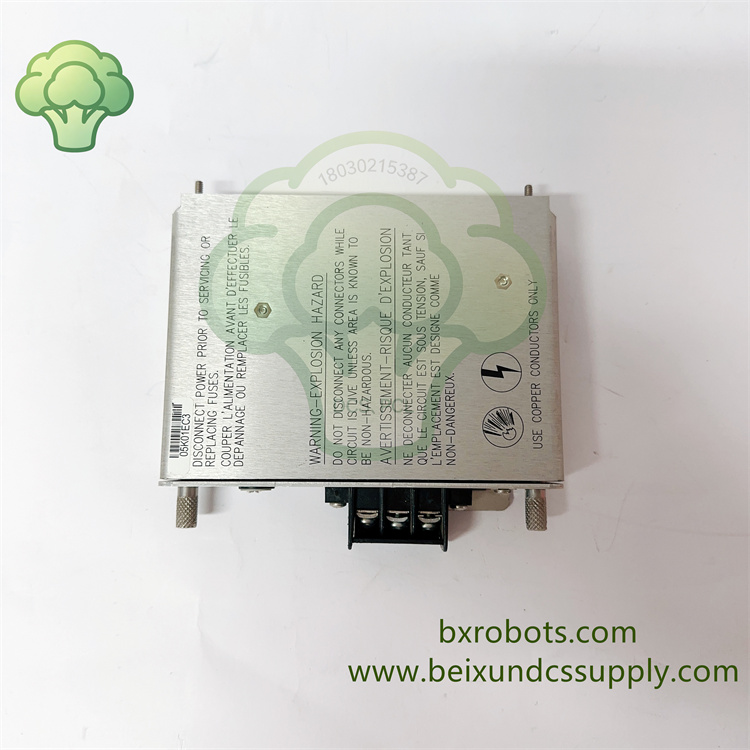

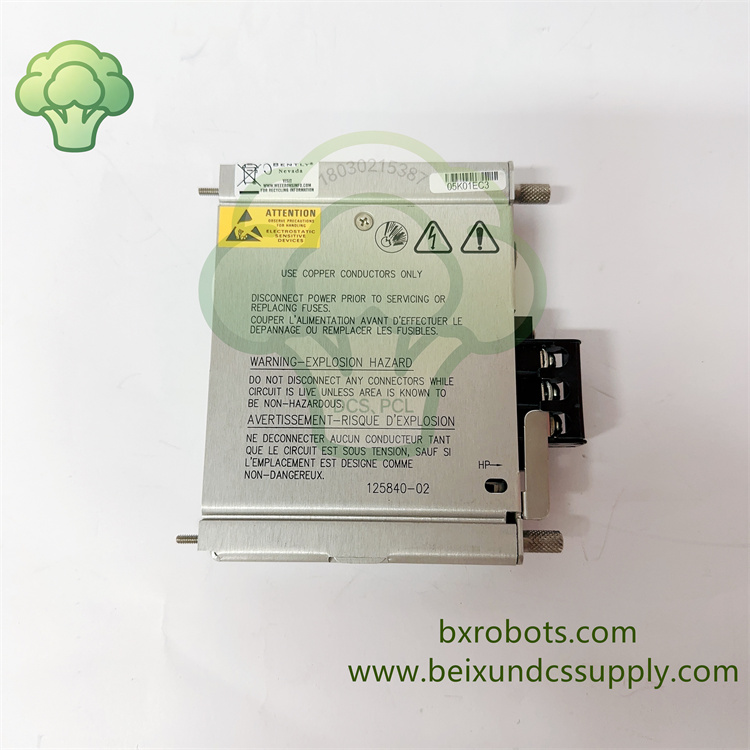

Bently Nevada 125840-02 3500/15 低压交流 PIM 电源模块

Views :

Update time : 2026-07-14

Basic Information

Brand: Bently Nevada（本特利，施耐德旗下）3500 系列 TSI 机械保护监测系统

品牌：Bently Nevada 本特利 3500 旋转机械振动监测平台

Full Part Number: 125840-02

配套型号：3500/15（低压交流 PIM 电源模块）

Product Type: Low Voltage AC Power Input Module (PIM) 低压交流电源输入单元

产品类型：半高式机架交流电源转换模块

适配机架：3500 标准 14 槽监测机架，仅可安装于机架左侧专用电源槽位

配套监测卡件：3500/40、3500/42M、3500/50、3500/92 等振动 / 位移 / 转速监测卡

安装方式：机架左侧半高槽位插拔式，支持在线热插拔维护

供电输入：85~132VAC 47~63Hz（110V 工业低压市电）

Module Introduction

125840-02（3500/15）是 3500 TSI 振动监测系统机架核心供电单元，专门适配现场 110VAC 低压市电工况，将交流市电隔离转换为机架背板直流母线，为全部振动监测、通讯、继电器卡件提供稳定供电。

整机采用半高紧凑型金属屏蔽壳体，单机架可同时装入两块 125840-02 实现1+1 冗余备份，主电源故障时备用电源无缝承接全机架负载，不会中断机组振动、轴位移、转速监测保护逻辑，避免机组因监测失效触发联锁跳机。

全隔离电源转换电路，输入侧与背板直流母线 2000VAC 电气隔离，抵御电厂变频器、发电机强电磁干扰；内置 6.25A 限流保险丝、多级浪涌抑制，具备过流、过压、短路、超温自动闭锁保护；面板集成电源运行指示灯、保险丝更换仓，故障排查直观便捷。

整机符合 API 670 旋转机械保护标准、ATEX 防爆认证，三防涂层适配电厂、炼油压缩机高温油雾、粉尘工况，原厂已停产，是存量 3500 系统故障电源核心替换备件。

Core Functions 核心功能

85~132VAC 低压交流输入转换，适配 110V 工业供电场景，单模块可满载驱动完整 14 槽 3500 机架全部卡件
85~132VAC low AC input conversion, fully power full 14-slot 3500 rack under full load
支持双模块 1+1 冗余并联，负载自动均分，单电源故障无间断切换，保障机组 TSI 保护持续在线
1+1 redundant parallel support, automatic load sharing, seamless switchover upon single power failure
输入 / 输出 2000VAC 全电气隔离，阻断市电侧浪涌、变频器 EMI 干扰，保护高精度振动采集卡件
2000VAC galvanic isolation between AC input & DC backplane, suppress surge & VFD EMI interference
机架在线热插拔设计，更换故障电源无需停机、无需断开机组振动监测回路
Hot-swap design, ｒｅｐｌａｃｅ power module without unit shutdown or vibration monitoring interruption
多重硬件安全保护：过流限流、过压闭锁、短路保护、超温降功率，故障自动切断输出避免烧毁机架卡件
Multi-stage hardware protection: OCP, OVP, short-circuit & overtemperature auto shutdown
前面板电源状态 LED 指示灯、可拆卸保险丝仓，无需拆机即可更换保险，快速定位供电故障
Front panel power status LED & removable fuse holder for easy maintenance & fault diagnosis
金属屏蔽一体化壳体，全板三防涂层，耐受 - 30℃~+65℃宽温，适配炼油、海上平台高湿盐雾恶劣环境
Integrated metal shield housing with conformal coated PCB, wide temperature -30~+65℃ for harsh plant environment
完全兼容 3500 全系列监测卡件、通讯模块、继电器输出卡，背板总线供电接口通用，直接替换同规格电源模块
Fully compatible with all 3500 series monitor & communication cards, interchangeable with same series PIM modules

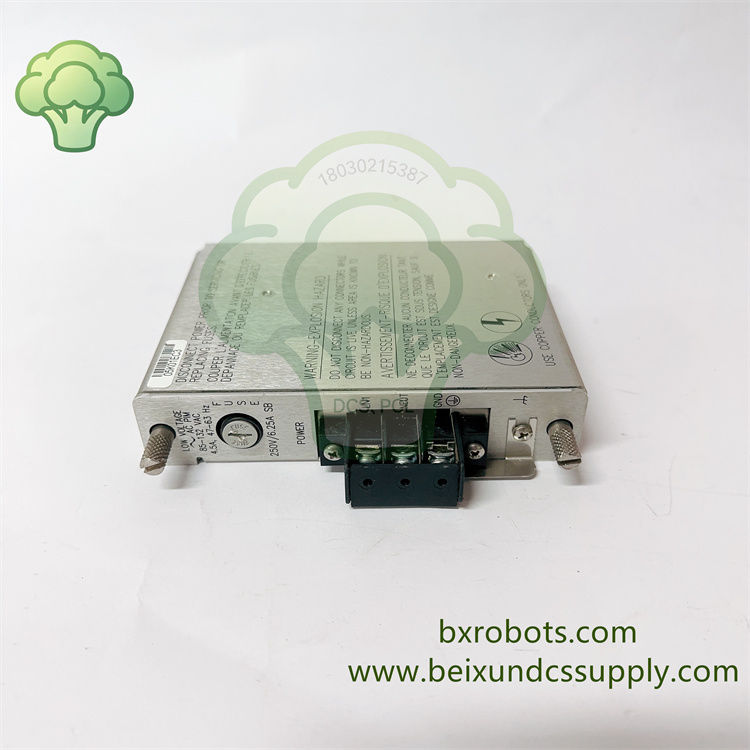

125840-02 (2).jpg

Electrical Specifications 电气参数

AC Input Range: 85 ~ 132 VAC, 47 ~ 63Hz

交流输入：85~132VAC，47~63Hz 工频

Max Input RMS Current: 4.5A（满机架满载）

最大输入电流：4.5A 有效值

Fuse Rating: 6.25A / 250VAC 内置可更换保险丝

内置保险丝：6.25A 250VAC

Galvanic Isolation: 2000VAC 输入回路与背板直流隔离耐压

隔离等级：输入与背板 2000VAC 工频隔离

Rack DC Output: 多路稳压直流母线，满足全机架卡件供电需求

机架直流输出：多路稳压直流背板母线

Protection Mechanism: OCP 过流、OVP 过压、SCP 短路、OTP 超温多级闭锁保护

保护机制：过流 / 过压 / 短路 / 超温硬件闭锁

Typical Power Consumption: ≤75W 整机自身功耗

整机功耗：≤75 瓦
