产品概述

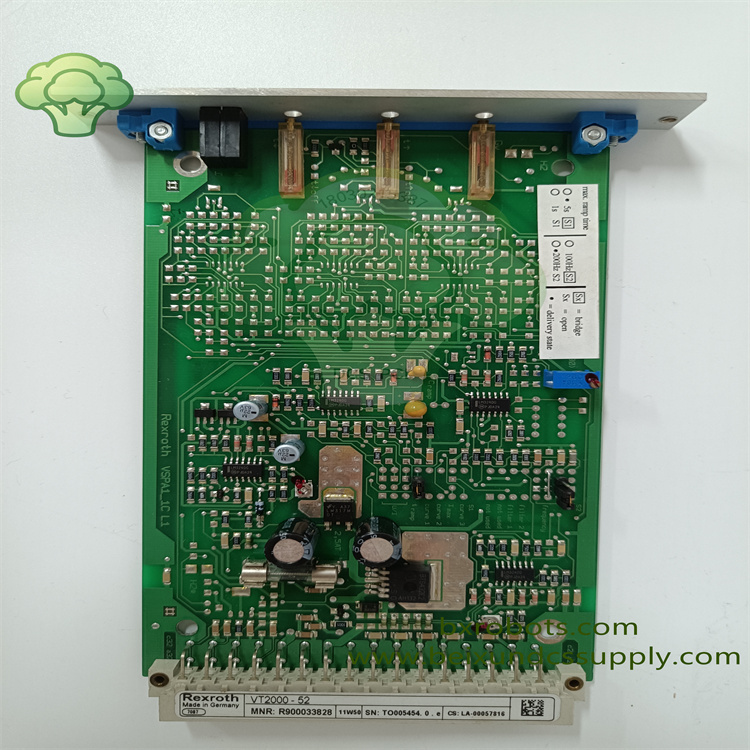

Rexroth VT2000-52是专为液压比例压力阀开发的比例电子放大板，适配不带电气位置反馈的直动式与先导式比例压力阀。同时该板将模拟设定信号转换为稳定的电磁铁驱动电流，对液压系统压力进行连续精准调节。

放大板支持双指令输入方式，包含差分0~10V信号以及0~9V辅助指令输入。内置独立斜坡发生器，上升、下降斜坡时间可以单独调节。板载时钟控制电流输出级，为比例电磁铁提供稳定驱动电流。配备电源反极性保护以及电磁铁电缆短路保护，保障液压控制回路稳定运行。

核心特性

• 品牌：Rexroth，型号：VT2000-52
• 比例压力阀专用比例放大板
• 适配无位置反馈直动式、先导式比例压力阀
• 差分模拟输入：0~10V，附加0~9V指令输入
• 上升、下降斜坡时间可独立调节
• 时钟控制电流输出级，驱动比例电磁铁
• 电源反接保护，电磁铁线路短路保护
• 欧标板卡规格，DIN41612 32针接口，控制柜机架安装

技术参数

• 供电电压：24V直流（22 ~ 35V DC）
• 最大输出电流：800mA
• 指令信号：差分0~10V，0~9V辅助输入
• 斜坡调节范围：30ms ~ 1s或5s可调
• 颤振频率：100Hz / 200Hz可选
• 接口：DIN41612 D型32针公头连接器
• 工作温度：0℃ ~ 50℃
• 板卡规格：欧标板 100 × 160mm

应用领域

Rexroth VT2000-52广泛应用于金属成型、注塑、机床以及通用液压机械设备。接收PLC或控制单元的设定信号，驱动比例压力阀，在闭环液压控制系统中实现连续、精准的液压压力调节。
