产品概述

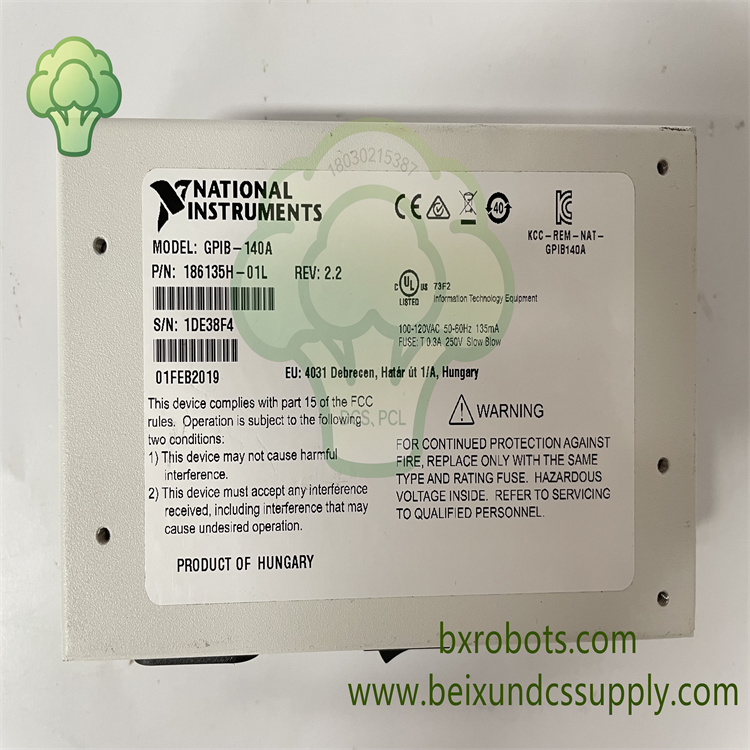

NI GPIB‑140A 186135H‑01L是美国国家仪器NI光纤隔离型GPIB总线扩展器。该设备将电信号GPIB总线转换为光信号传输，突破传统铜缆GPIB布线距离限制。设备成对部署于测试测量机柜，透明转发控制器与远端GPIB仪器之间的控制指令与测量数据，原有上位应用软件无需修改即可直接使用。

核心特性

• 遵循IEEE488.1、IEEE488.2标准，支持NI HS488高速传输协议
• 采用62.5/125μm多模光纤传输，最大通讯距离1公里，消除地环路干扰，抵御工业强电磁噪声
• 具备高压电气隔离能力，工厂、变电站强干扰场景下保护主控设备免受浪涌冲击
• 支持缓冲传输模式，长距离总线通讯时降低数据丢失风险，提升传输可靠性
• 完全透明工作模式，兼容NI‑488驱动、LabVIEW，原有GPIB业务程序无需改动直接运行
• 紧凑型工业外壳结构，适配测试设备机柜内部，支持设备长期连续运行工况

技术参数

• 型号：GPIB‑140A
• 组件部件号：186135H‑01L
• 品牌：NI 美国国家仪器
• 产品类型：光纤GPIB总线扩展器 / 中继器
• 遵循标准：IEEE488.1、IEEE488.2、HS488高速协议
• 传输介质：62.5/125μm多模光纤（T7系列光纤线缆）
• 最大传输距离：最远1公里
• 隔离特性：高压电气隔离，消除地环路
• 特殊模式：缓冲传输模式，提升数据传输可靠性
• 软件兼容：NI‑488驱动，LabVIEW，LabWindows/CVI
• 工作温度：0℃ ~ +55℃
• 供电：+5VDC ±5%，最大300mA
• 安装方式：机柜安装，用于测试测量系统集成
• 主要功能：为GPIB仪器控制、数据采集链路提供隔离式远距离总线扩展

应用领域

NI GPIB‑140A 186135H‑01L光纤GPIB扩展器广泛用于自动化测试台、电力测量系统、实验室仪器控制、工业数据采集现场，为强电磁干扰环境下IEEE‑488仪器控制回路提供可靠隔离远距离通讯方案。
