产品概述

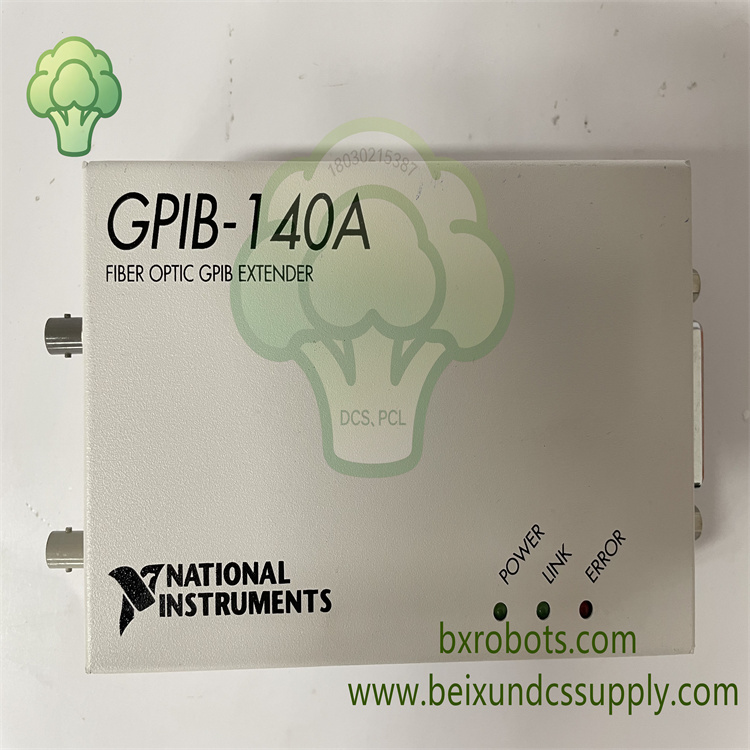

NI GPIB‑140A 186135F‑31是美国国家仪器NI推出的光纤隔离型GPIB总线扩展器。该设备将电信号GPIB总线转换为光信号传输，突破传统铜缆GPIB的距离限制。成对部署于测试测量机柜内，透明转发控制器与远端GPIB仪器之间的控制指令与测量数据，原有应用软件无需修改即可直接使用。

核心特性

• 遵循IEEE488.1、IEEE488.2标准，支持NI HS488高速协议，最高传输速率可达2.8MB/s
• 采用光纤介质传输，最大通讯距离1公里，有效消除地环路干扰，抵御工业现场强电磁噪声影响
• 具备高压电气隔离以及±15kV静电防护，在变电站、工厂强干扰场景下保护上位控制器免受浪涌损坏
• 扩展总线负载能力，整套系统最多支持28台GPIB仪器，突破标准GPIB最多15台设备的硬件限制
• 完全透明工作模式，兼容NI‑488驱动、LabVIEW，原有GPIB程序无需改动直接运行
• 工业级硬件结构，适配测试设备、工控机柜内部，支持设备长期连续运行工况

技术参数

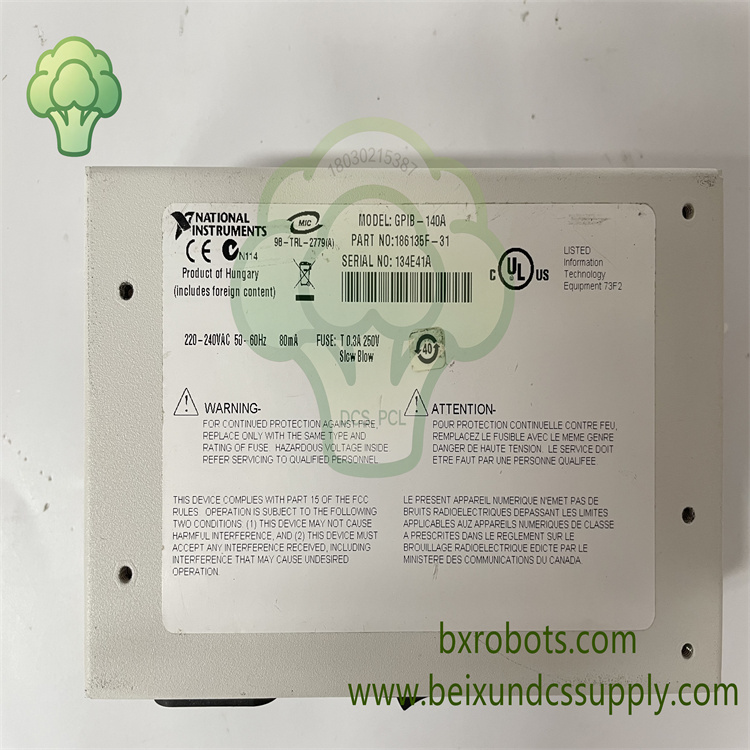

• 型号：GPIB‑140A
• 组件部件号：186135F‑31
• 品牌：NI 美国国家仪器
• 产品类型：光纤GPIB总线扩展器 / 中继器
• 遵循标准：IEEE488.1、IEEE488.2、HS488高速协议
• 最大传输速率：HS488模式下2.8MB/s

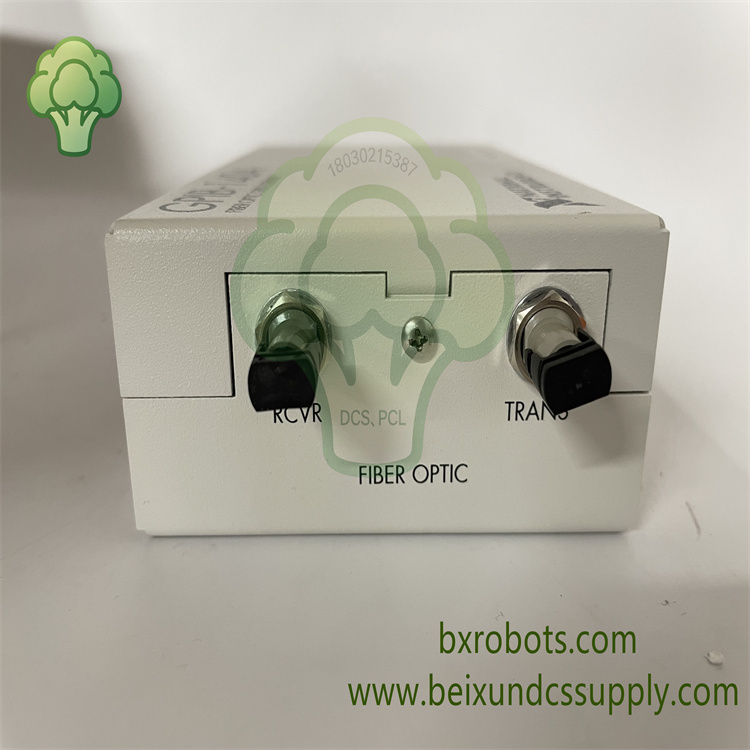

• 传输介质：62.5/125μm多模光纤（T7系列光纤线缆）
• 最大传输距离：GPIB‑140A版本最远1公里
• 隔离防护：高压电气隔离，±15kV ESD静电防护
• 总线带载：扩展后总线最多接入28台GPIB仪器
• 软件兼容：NI‑488驱动，LabVIEW，LabWindows/CVI
• 工作温度：0℃ ~ +55℃
• 安装方式：机柜安装，用于测试测量系统集成
• 主要功能：为GPIB仪器控制、数据采集链路提供隔离式远距离总线扩展

应用领域

NI GPIB‑140A 186135F‑31光纤GPIB扩展器广泛应用于自动化测试台、电力变电站测量系统、实验室仪器控制、工业数据采集现场，为强电磁干扰环境下的IEEE‑488仪器控制回路提供可靠的隔离远距离通讯解决方案。
