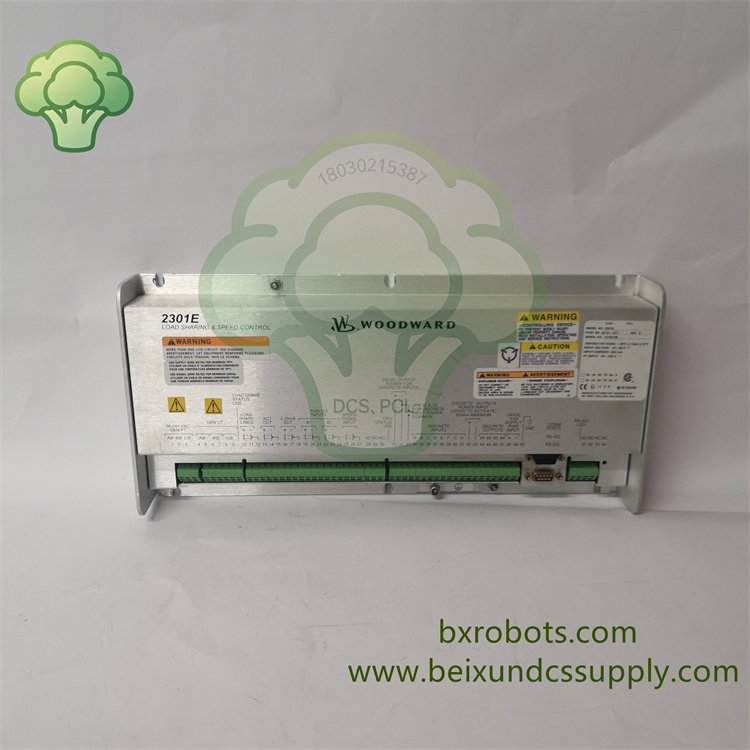

Basic Information

型号释义

• 2301E：产品系列，Digital Load Sharing & Speed Control 数字负荷均分转速控制器
• 8273-1011：整机唯一原厂物料订货号
  Brand：WOODWARD 伍德沃德（美国涡轮、发动机控制龙头品牌）
  Product Type：Microprocessor Digital Governor 微处理器数字调速控制器
  适配原动机：柴油发动机、燃气内燃机、小型单阀汽轮机（2301E-ST 汽轮机版本）
  配套外设：

1. 转速采集：MPU 磁电式转速传感器（如 EPRO PR9376）
2. 执行机构：Woodward L/F/P 系列电液执行器、PWM 驱动执行器
3. 测量元件：PT 电压互感器、CT 电流互感器（负荷采集）
4. 上位调试：PC+Woodward Watch Window 组态软件
   安装方式：控制柜壁挂式金属机箱，固定螺栓安装
   供电：18~36VDC 直流（标准 24V 工控电源）

Module Introduction

1. 32 位微处理器高精度转速闭环
   内置完整 PID 调节算法，支持微分前馈、最小燃油限制、软启停斜坡；转速控制精度 ±0.25% FS，适配 400~32000rpm 全区间机组，低速盘车、额定负荷、超速保护全程稳定无波动。
2. 多机组并联自动负荷均分
   自带负荷分配总线，多台 2301E 并联运行时自动均分有功功率，支持等速 (Isochronous)、下垂 (Droop)、基荷三种运行模式，无缝并入电网，无环流、负荷偏载问题。
3. 丰富 IO 通道满足现场联锁

• 2 路可编程模拟量 AI：4~20mA/1~5V/±2.5V 远程转速 / 负荷给定
• 1 路模拟量 AO：4~20mA 机组负荷、转速变送上传 DCS
• 8 路隔离数字 DI：合闸、升速、降速、并网、急停、外部联锁干接点
• 4 路继电器 DO：超速报警、故障跳闸、机组运行、负载投入无源触点

1. 双路独立调试通讯串口
   RS232 本地电脑组态、参数整定；RS422 远程长距离监控，支持 Modbus 协议对接全厂 SCADA 系统，上传转速、负荷、故障代码。
2. 内置故障录波诊断功能
   停机、超速、负荷突变时自动缓存 16 秒毫秒级波形数据（10ms 采样），存储转速、执行器输出、有功负荷曲线，便于故障溯源分析。
3. 标准化执行器驱动输出
   支持 PWM 电流输出驱动伍德沃德全系执行器，软件可设置正反作用，适配燃油阀、燃气调节阀执行机构，无需额外信号转换板。
   整机一体化金属屏蔽机箱，PCB 全板三防涂层，耐受机舱高温、油雾、变频器电磁干扰；存量分布式电站、炼化自备机组最主流替换调速器。

Core Functions 核心功能

1. 高精度 PID 转速闭环调节
   32 位硬实时运算，可自定义启动斜坡、停机斜坡、最小燃油限位、超速保护阈值；抑制机组转速波动，稳定 50/60Hz 电网频率。
2. 多机组并联负荷均分（核心优势）
   多台机组并联自动均分有功，支持软加载、软卸载，并网无冲击；等速模式单机稳频，下垂模式适配大电网并网。
3. 三种标准运行模式自由切换

• Isochronous 等速模式：孤网单机稳定频率
• Droop 下垂模式：并网跟随电网频率分配负荷
• Base Load 基荷模式：恒定有功出力运行

1. 多路模拟 / 数字 IO 联锁控制
   远程 4-20mA 给定转速 / 负荷，外部急停、断路器位置、冷却系统故障 DI 接入；DO 直接驱动报警、跳闸中间继电器。
2. 双串口通讯组态与远程监控
   RS232 本地调试下载参数；RS422 远距离上传转速、有功、故障报警至 DCS，支持多点组网监控多台机组。
3. 毫秒级故障录波存储
   机组超速、熄火、负荷突变自动记录波形，离线导出分析轴承、阀门、燃烧系统故障根源，满足安监审计。
4. 全时硬件自诊断保护
   实时自检 MPU 转速探头断线、执行器回路短路、电源欠压、通讯丢失，故障继电器输出报警并锁存故障记录。
5. 宽温坚固工业一体化机箱
   金属屏蔽抗 EMI，工作温度 - 40℃~+70℃，无风扇无源散热，24 小时不间断连续运行，适配海上 FPSO、燃气机舱高振动高湿环境。
