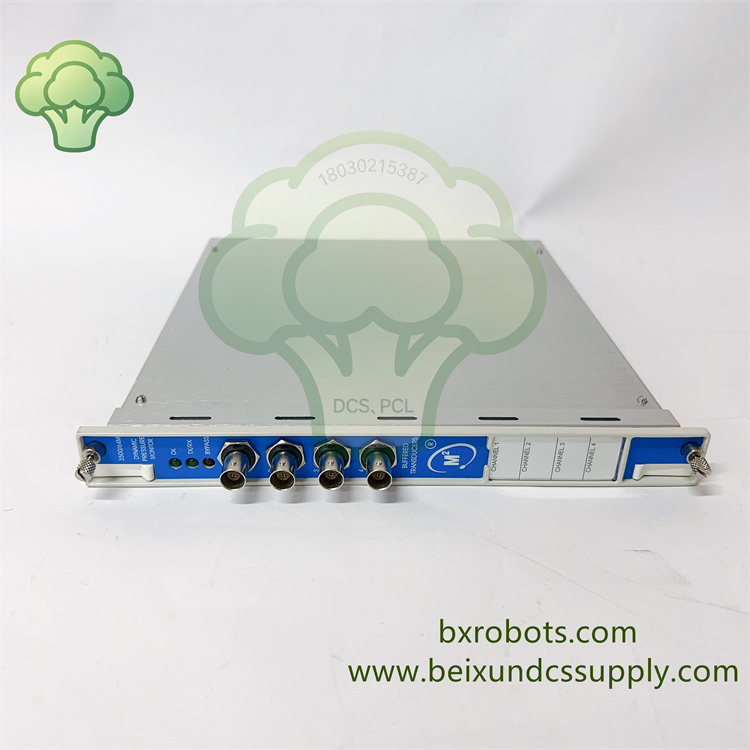

Bently Nevada 3500/64M 140734-05 4 通道动态压力监测模块

Views :

Update time : 2026-07-14

Basic Information

Brand: Bently Nevada（归属 Baker Hughes 贝克休斯）3500 系列旋转机械 TSI 保护系统

品牌：Bently Nevada 本特利 3500 机械保护监测平台

Model: 3500/64M

型号：3500/64M

Full Part Number: 140734-05

完整物料编号：140734-05

Product Type: 4 通道动态压力监测模块（Dynamic Pressure Monitor）

产品类型：四通道动态压力采集监视卡

兼容机架：3500 标准 14 槽监测机架，单槽位安装，支持热插拔

配套传感器：高温压电 / 应变式动态压力变送器（两线 / 三线制兼容）

配套系统：3500 组态软件、Symphony Plus/AC800M DCS、燃气轮机 Mark VIe 控制系统

供电规格：机架背板 24VDC 直流供电

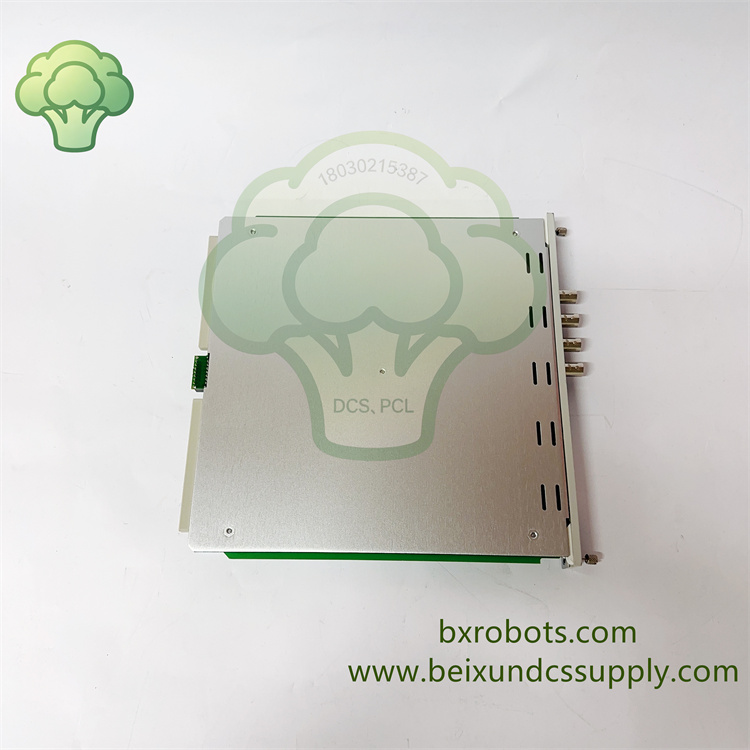

350064M 140734-05 (5).jpg

Module Introduction

3500/64M 140734-05 是 3500 TSI 系统专用燃烧室脉动压力监测卡件，核心用于燃气轮机、工业锅炉燃烧室动态压力脉动采集，识别燃烧振荡、回火、爆震等危险工况，是燃机机组安全保护核心 IO 卡件。

板卡集成 4 路完全独立隔离压力采集通道，兼容两线 / 三线高温压力传感器，内置可编程带通滤波器与陷波滤波器，过滤工频、机械振动杂波，精准提取燃烧室高频压力脉动特征值；集成独立键相（Keyphase）输入，同步采集转速相位信号，实现压力脉动频谱、偏心度分析。

每通道可独立组态 Alert 预警、Danger 危险两级报警阈值，超标后驱动机架 3500/32M 继电器模块输出停机联锁；板载多路 4~20mA 模拟记录仪输出，将动态压力幅值线性传输至电厂 DCS 做趋势监控；支持在线热插拔，更换卡件无需停机中断机组燃烧保护监测。

全金属屏蔽壳体、PCB 三防涂层，耐受燃机柜高温、油雾、变频器强电磁干扰，原厂持续配套燃机新机，存量联合循环电站、炼化自备电厂 3500 系统故障替换主力备件。

Core Functions 核心功能

4 通道独立动态压力采集，兼容两线 / 三线高温压力变送器，单通道 1.5MΩ~10kΩ 输入阻抗适配各类压电、应变式探头
4 independent dynamic pressure channels, compatible with 2/3-wire high-temperature transducers, wide input impedance range
可编程数字滤波：带通滤波 + 陷波滤波，滤除 50/60Hz 工频、机械振动干扰，精准捕捉燃烧室燃烧脉动特征
Configurable bandpass & notch digital filters, eliminate power frequency & mechanical stray vibration interference
内置键相 Keyphase 相位采集接口，同步匹配转速信号，完成压力脉动频谱分析、燃烧偏心监测
Onboard keyphase input, synchronous speed signal matching for pulsation spectrum & combustion eccentricity analysis
两级分级报警逻辑：Alert 预报警、Danger 危险跳闸，阈值软件自定义，联动 3500/32M 继电器输出机组停机联锁
Two-stage alarm logic (Alert/Danger), user-configurable setpoints, trigger unit trip interlock via relay modules
4~20mA 线性记录仪模拟输出，将动态压力幅值上传 DCS/SCADA 做长期趋势存储、燃烧优化分析
4~20mA recorder analog output for DCS trending & combustion performance optimization
机架在线热插拔维护，更换故障模块无需切断传感器线缆、无需停机中断燃机保护逻辑
Hot-swap design, ｒｅｐｌａｃｅ module without disconnecting field probes or gas turbine unit shutdown
前面板多组状态 LED：机架通讯 OK、通道故障、报警状态，快速定位传感器断线、信号超限故障
Front panel diagnostic LEDs for rack communication, channel fault & alarm status quick troubleshooting
完整硬件自诊断：传感器断线、短路、超量程、背板通讯失联，故障事件存入 SOE 时序记录供安监追溯
Full self-diagnosis for probe break, short circuit, over-range & bus loss, store fault sequence of events

Electrical Specifications 电气参数

Rack Supply: 24VDC backplane DC, typical consumption ≤4W

机架供电：24VDC 直流，整机功耗≤4W

Transducer Drive: 两线制 3.3mA/22VDC 恒流源；三线制专用 10kΩ 回路供电

传感器驱动：两线 3.3mA 恒流源、三线 10kΩ 阻抗回路

Analog Recorder Output: 4~20mA 线性输出，最大负载 500Ω

记录仪输出：4~20mA，最大负载 500Ω

Keyphase Input: 0.5~120Vpp 脉冲转速键相信号

键相输入：0.5~120V 峰峰值脉冲信号

Channel Isolation: 500VAC 通道间电气隔离，阻断通道间串扰

隔离耐压：通道间 500VAC 工频隔离

Filter Frequency Range: 0.1Hz ~ 10kHz 软件可调滤波区间

滤波频率范围：0.1Hz~10kHz 可编程
