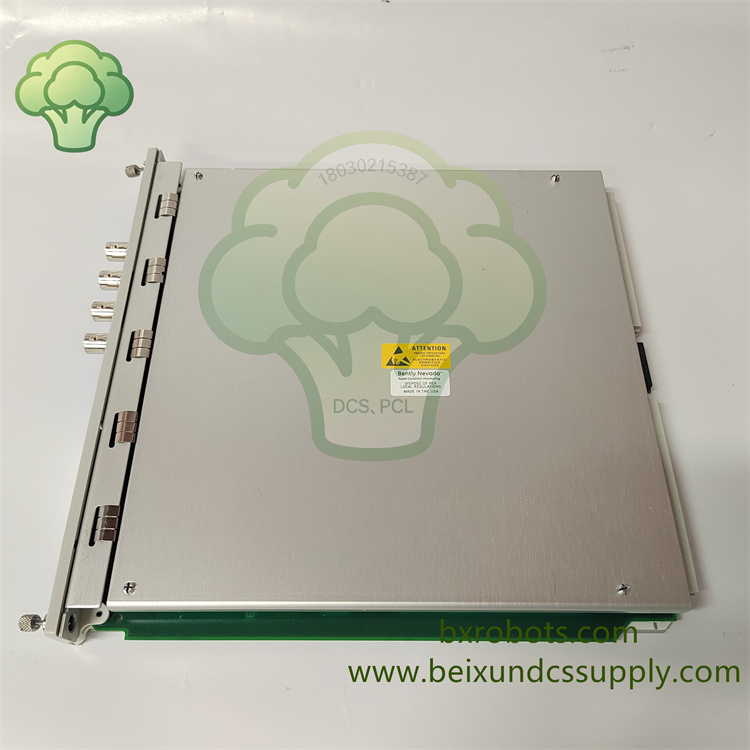

Bently Nevada 3500/42M 176449-02 四通道涡流 / 地震振动监测模块 3500 TSI 汽轮机组轴振瓦振保护卡 API670 旋转机械监测备件
Views :
Update time : 2026-07-13
Basic Information
Brand: Bently Nevada (Baker Hughes) 3500 系列 TSI 机械保护系统品牌：本特利内华达（贝克休斯）3500 机组安全监测 TSI 平台Model: 3500/42M型号：3500/42MFront Card Part No.: 176449-02前卡物料号：176449-02Product Type: 4-Channel Universal Proximitor / Seismic Vibration Monitor Module产品类型：四通道通用电涡流 + 地震振动一体化监测前卡Matching Accessory: 配套专用 I/O 后端端子卡（接线背板）适配系统：3500/05 标准 19 寸系统机架，搭配 3500/22M 通讯网关、3500/44 继电器关断卡、System 1 状态分析软件适配传感器：3300XL 系列电涡流探头、Velomitor 速度传感器、IEPE 压电加速度计、键相探头Mounting Method：3500 机架单槽全高插拔式，支持在线热插拔更换安装方式：3500 机架单槽全高卡位插拔安装，支持不停机热插拔
Module Introduction
3500/42M（176449-02）是 3500 TSI 系统核心通用监测卡，单卡集成 4 路完全独立可组态通道，一套卡同时兼顾 ** 轴系位移类（涡流）与机壳振动类（速度 / 加速度）** 两类信号采集，是电厂汽轮 / 燃气轮机、大型离心压缩机最常用的多功能监测模块。可软件自由定义每一路测量类型：径向轴振、轴向推力位移、差胀、转子偏心、瓦振、壳体绝对振动；内置高速 DSP 完成积分、微分、数字滤波、峰峰值 / 有效值 / 峰值运算，每通道独立设置 Alert 预警、Danger 危险两级报警阈值，超限后联动 3500/44 继电器卡输出机组跳机保护信号。面板自带 4 路 BNC 缓冲原始信号输出，方便现场便携式频谱仪故障诊断；每通道标配隔离 4~20mA 模拟量变送，直连 DCS 系统；全回路实时传感器断线 / 短路 / 超量程自诊断，数据通过机架背板上传网关至 System 1 做长期趋势、故障图谱存储，整机符合 API670 石化电力旋转机械强制保护标准，SIL3 功能安全认证。
Core Functions
- 4 路完全独立通用采集通道，软件切换涡流位移 / 速度 / IEPE 加速度三种传感器模式
- 4 fully independent universal channels, software switch proximity displacement / velocity / IEPE acceleration sensor modes
- 全参数覆盖测量：轴径向振动、轴向推力位移、差胀、转子偏心、轴承瓦振、壳体绝对振动
- Full parameter measurement: radial shaft vibration, thrust displacement, differential expansion, rotor eccentricity, bearing seismic vibration, absolute shaft vibration
- 内置数字信号处理：高低通滤波、积分 / 微分转换、峰峰值 / 有效值 / 峰值实时运算
- Onboard DSP processing: high/low pass filter, integration/differentiation, peak-peak / RMS / peak value calculation
- 每通道两级可编程报警：Alert 预警、Danger 危险跳机，支持锁存 / 非锁存模式、逻辑表决
- Dual programmable alarm setpoints per channel: Alert warning, Danger trip, latching/non-latching & voting logic support
- 4 路隔离 4~20mA 变送输出，任意测点数据无损上传 DCS/PLC 模拟量卡
- 4 isolated 4-20mA recorder outputs, transmit any measurement value to DCS analog modules
- 前面板 BNC 缓冲原始信号，现场无需拆柜即可采集频谱，快速定位转子、轴承故障
- Front panel BNC buffered raw signal output for on-site spectrum fault diagnosis
- 全通道硬件自诊断，面板 LED 直观显示探头断线、短路、信号超限、模块通讯故障
- Full-channel hardware self-diagnosis, front LED indicators for probe open/short, over-range & bus fault
- 机架热插拔设计，单卡故障更换无需整套 TSI 系统停机，降低机组非计划停运风险
- Hot-swap plug-and-play, ｒｅｐｌａｃｅ faulty module without TSI system shutdown
- 兼容本特利 Keyphasor 键相信号输入，同步完成转速、相位、阶次跟踪分析
- Compatible with Keyphasor tacho signal for speed, phase & order tracking analysis
