产品概述

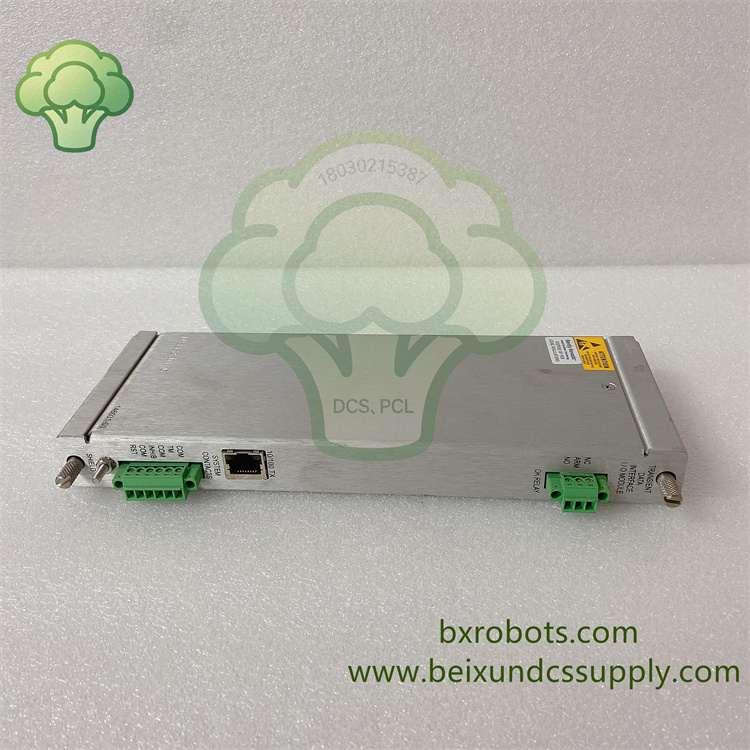

Bently Nevada 146031‑01 是 3500/22M TDI 瞬态数据接口配套以太网 I/O 后模块。

属于 Bently Nevada 3500 系列机组状态监测机架系统。

该后卡提供 RJ45 物理网口，承担瞬态数据对外通讯。

配合 3500/22M 前卡共同实现系统数据网关功能。

采集机架稳态测量数据以及高分辨率波形瞬态数据。

将机组振动、事件波形数据上传至 System1 诊断分析软件。

安装在 3500 机架 1 号插槽，紧邻电源模块位置。

插拔式后卡结构，现场维护可快速完成备件更换。

核心特性

‑ 提供 10Base‑T /100Base‑TX RJ45 以太网通讯接口。

‑ 默认支持稳态数据采集，高分辨率瞬态波形功能需要选配授权磁盘。

‑ 兼容 3500/40M、3500/42M 等 M 系列监测卡件协同工作。

‑ 集成部分 RIM 机架接口功能，同时实现高速数据传输。

‑ 传输汽轮机、压缩机的振动、位移以及报警事件波形数据。

‑ 内置自诊断，识别通讯链路故障以及模块内部异常。

‑ 通过前卡面板 LED 指示灯，展示网络链路与模块运行状态。

‑ 由 3500 机架背板供电，无需额外接线。

‑ 支持热插拔更换，减少设备检修停机时间。

‑ 满足石化、电厂现场工业 EMC 电磁兼容要求。

技术参数

‑ 品牌：Bently Nevada（本特利）

‑ 型号：146031‑01

‑ 对应整机：3500/22M TDI 瞬态数据接口 I/O 后模块

‑ 产品类型：瞬态数据接口 TDI I/O 后模块

‑ 适用系统：Bently Nevada 3500 机组监测机架

‑ 网络接口：10Base‑T /100Base‑TX，RJ45

‑ 安装方式：3500 机架 1 号插槽，紧邻电源位置

‑ 供电：3500 机架背板供电

‑ 使用环境：‑30℃‑+65℃，湿度 5%‑95% 无凝露

应用领域

广泛应用于电厂、石化行业，实现 3500 TSI 机架与 System1 软件对接，完成旋转机组高级故障诊断。

采集机组启停机、报警触发时刻的瞬态波形数据。

适用于系统改造升级、硬件大修，也可作为故障原装后模块备件替换。
