产品概述

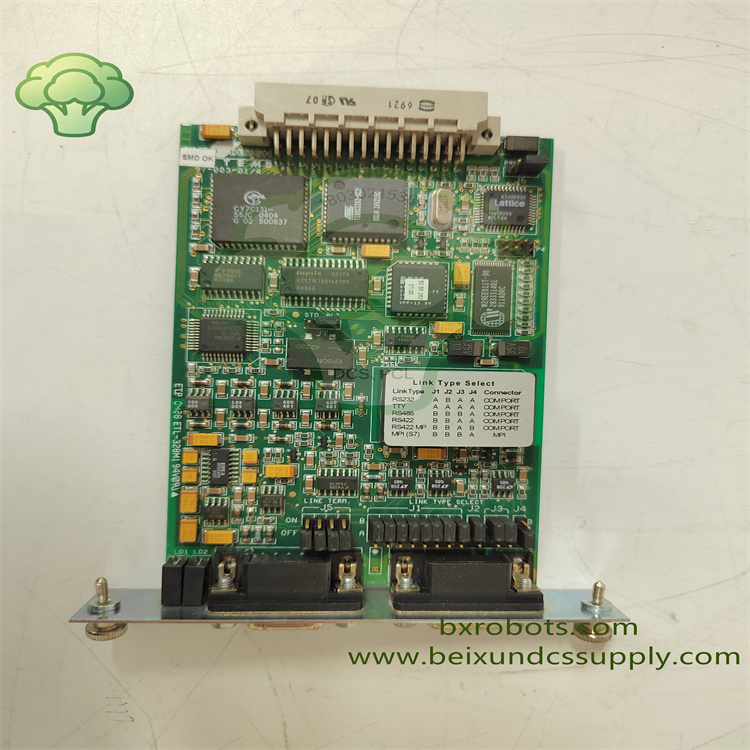

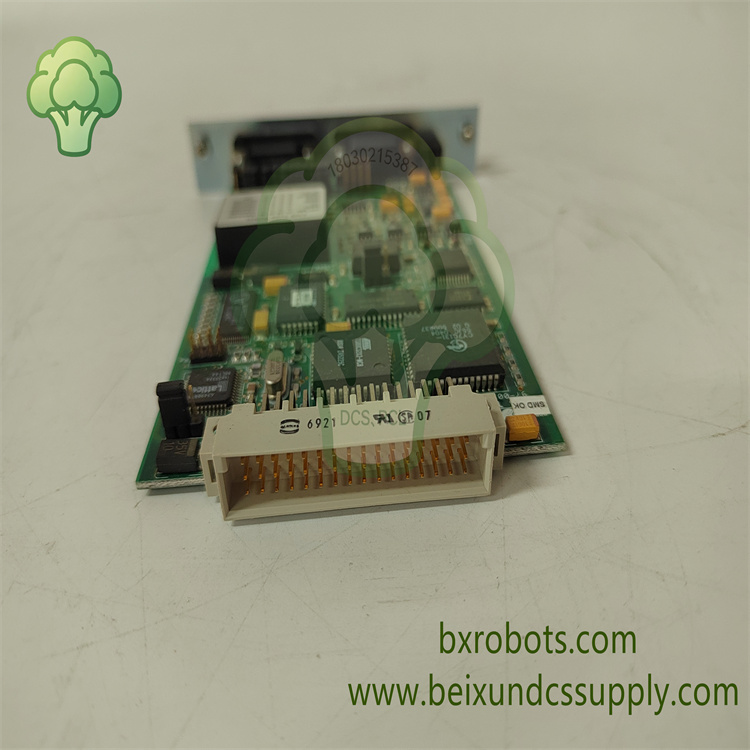

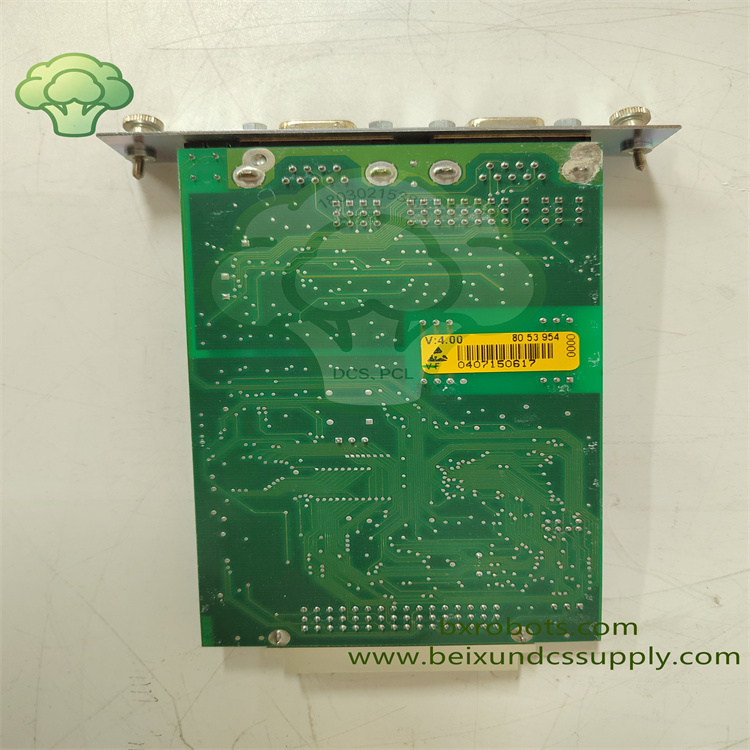

Eaton MPB2-TP是伊顿穆勒专为XV400 Micro Panel系列人机界面（HMI）开发的多协议通讯扩展板。作为伊顿触摸屏与各类PLC控制器之间的数据桥梁，支持多种串行物理接口以及主流工业通讯协议。

该板卡硬件主体与MPB1-TP基本一致，额外搭载原生Siemens MPI接口，可直接连接SIMATIC S7系列PLC，实现XV400触摸屏与西门子S7控制器之间的数据互通。板卡支持RS232、RS422、RS485、TTY多种物理接口，兼容多个主流品牌PLC。

插卡式结构，直接安装在XV400人机界面内部；前面板LED指示灯可显示故障状态与数据传输活动，方便现场快速排查问题。是工厂自动化HMI控制系统重要通讯备件。

核心特性

• 多协议通讯扩展板，型号MPB2-TP，品牌Eaton伊顿（穆勒Moeller）
• 专为XV400 Micro Panel人机界面设计，MPB1-TP升级款，新增MPI端口
• 集成MPI接口，可直连西门子SIMATIC S7系列PLC
• 物理接口：RS232、RS422、RS485、TTY
• 支持协议：西门子MPI、Modbus RTU、SUCONET
• 前面板2路指示灯：ERROR故障灯、ACTIV通讯活动灯，用于状态诊断
• 内置插卡式设计，HMI维修时可快速拆装更换
• 兼容BCI1.0、BCI2.0驱动标准，适配多种品牌PLC

技术参数

• 型号：MPB2-TP
• 品牌：Eaton伊顿（Moeller穆勒）
• 产品类型：HMI多协议通讯扩展板
• 适配人机：XV400 Micro Panel触摸屏
• 接口：MPI接口、COM串口（RS232/RS422/RS485/TTY可配置）
• 支持协议：Siemens MPI，Modbus RTU，SUCONET
• 状态指示：ERROR指示灯、ACTIV指示灯
• 驱动标准：BCI 1.0，BCI 2.0
• 供电方式：XV400人机界面背板供电
• 工作温度：0℃ ~ +60℃
• 湿度：5%‑95%RH，无凝露
• 安装方式：XV400 HMI内部插卡安装
• 防护等级：IP20（人机内部使用）

应用领域

Eaton MPB2-TP通讯板大量应用于自动化产线、包装机械、工艺控制车间。负责实现Eaton XV400触摸屏与西门子S7及其它品牌PLC的数据交互，为人机界面大修、备件替换、自动化系统技改项目提供关键通讯硬件支撑。
