产品概述

ABSOLUTE API4380‑G是面向工业过程控制的现场可组态三端隔离DC‑DC信号变送器模块，接收各类直流电压、电流输入信号，输出电气隔离且线性对应的直流信号，对接现场仪表与控制系统。

模块输入输出通道采用光隔离技术，可以有效消除地环路干扰，抑制工业机柜环境下的共模噪声。供电回路同样隔离，实现输入、输出、电源三路完全隔离，提升模拟信号传输抗干扰能力。

无需软件配置，直接通过模块外部旋转开关、拨动开关即可完成量程参数设置；自带LoopTracker状态指示灯与功能测试按键，方便现场快速调试与故障排查，是DCS、PLC自动化系统改造升级可靠的信号调理备件。

核心特性

• 三路光隔离架构，输入、输出、电源完全隔离，消除地环路带来的信号扰动
• 外部旋钮拨动开关现场组态量程，无需软件工具，现场调试便捷
• 宽泛直流信号输入，支持毫伏级直流电压、双极性电压以及直流电流信号
• 多种输出可选，可配置直流电压或4‑20mA电流输出，适配各类控制器采集通道

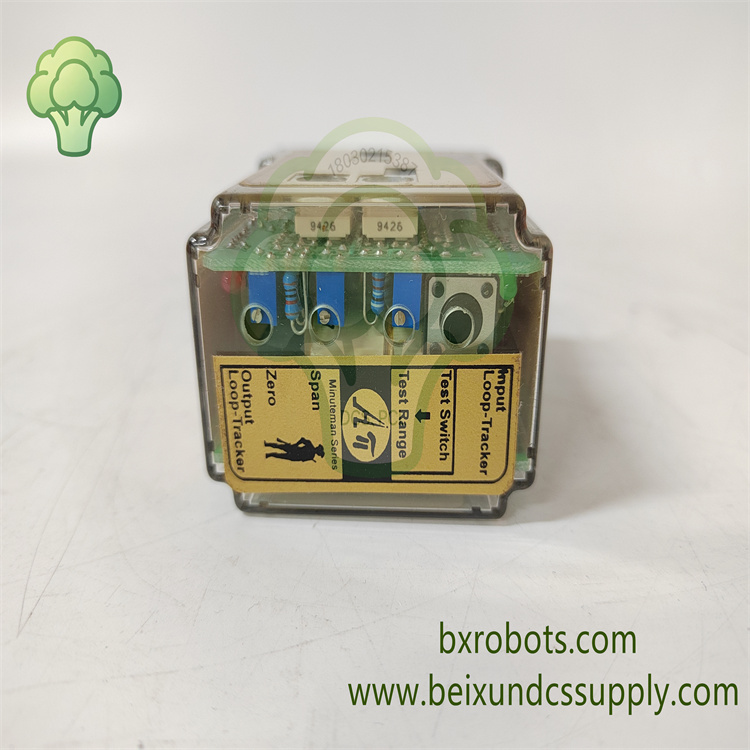

• LoopTracker双色状态指示灯，直观反馈输入输出实时信号强度，便于快速排查故障
• 自带功能测试按键，调试阶段方便完成回路校验工作
• 内置18VDC回路激励电源，可给现场无源变送器供电
• DIN导轨紧凑型安装结构，方便安装于标准工业控制柜内部
• 工业级硬件工艺，可在流程工厂恶劣工况下长期稳定运行

技术参数

• 型号：API4380‑G
• 品牌：ABSOLUTE Process Instruments
• 产品类型：DC‑DC隔离信号变送器 / 信号隔离器
• 输入信号：直流电压0‑50mV ~ ±10V；直流电流0‑1mA ~ 20mA
• 输出信号：可组态直流电压 / 双极性电压 /4‑20mA电流
• 隔离方式：三路全光隔离（输入/输出/电源）
• 组态方式：外部旋转+拨动开关，现场硬件设置
• 回路激励电源：内置18VDC辅助供电
• 安装方式：控制柜DIN导轨安装
• 工作温度：‑20℃ ~ +60℃
• 湿度：5%‑90%RH，无凝露
• 防护等级：IP20（机柜内部使用）

应用领域

ABSOLUTE API4380‑G隔离变送器广泛应用于石化、化工、电厂、冶金等过程控制现场。完成现场变送器与DCS/PLC控制系统之间信号隔离、转换、放大工作，降低信号噪声干扰，保障工艺测量模拟信号高保真传输。
