产品概述

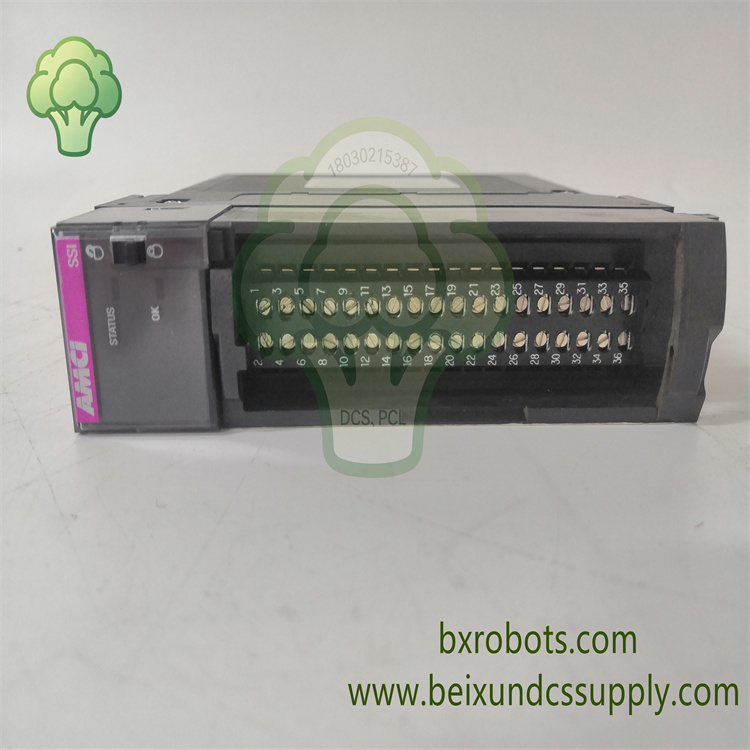

AMCI 7264是适配Allen‑Bradley ControlLogix PLC机架系统的4通道SSI编码器接口模块，读取多圈绝对值编码器输出的SSI串行同步数据，将解析完成的位置数值上传至PLC控制器。

模块具备4路独立SSI编码器通道，单个硬件插槽内即可完成多轴位置反馈采集。自带SSI时钟驱动与数据解析功能，无需额外外接信号转换硬件。

采用标准ControlLogix机架插槽结构，板载LED指示灯反馈通道状态与故障代码，方便现场快速排查。是自动化设备定位、运动控制项目重要的位置反馈备件。

核心特性

• 4路独立SSI编码器输入通道，兼容工业标准SSI绝对值编码器
• 直接对接ControlLogix背板，无需额外转接配件
• 内置SSI时钟驱动与数据解码器，把编码器串行数据转换成PLC可读取位置数值
• 支持多圈绝对值编码器采集，断电位置数据不丢失
• 通道对应LED状态灯，直观显示通讯状态以及通道故障信息
• 机架插槽式紧凑结构，多轴定位项目节省PLC机架槽位资源
• 工业级信号隔离，提升编码器长距离线缆传输抗干扰能力
• 完备诊断功能，将通道通讯异常状态上传PLC，用于系统报警逻辑

技术参数

• 型号：7264
• 品牌：AMCI（Advanced Micro Controls Inc.）
• 产品类型：4通道SSI编码器接口模块
• 适用平台：Allen‑Bradley ControlLogix PLC机架
• 通道数量：4路SSI输入通道
• 适配设备：SSI串行绝对值编码器
• 数据输出：通过ControlLogix背板总线上传位置数值
• 安装方式：ControlLogix标准机架插槽安装
• 工作温度：0℃ ~ +60℃
• 湿度：5%‑90%RH，无凝露
• 防护等级：IP20（机柜内部使用）

应用领域

AMCI 7264 SSI模块大量应用于物料搬运机械、包装设备、机床辅助轴以及专用自动化设备。完成多轴定位控制回路绝对值位置反馈采集，为自动化产线运动控制系统提供可靠位置读取硬件支撑。
