产品概述

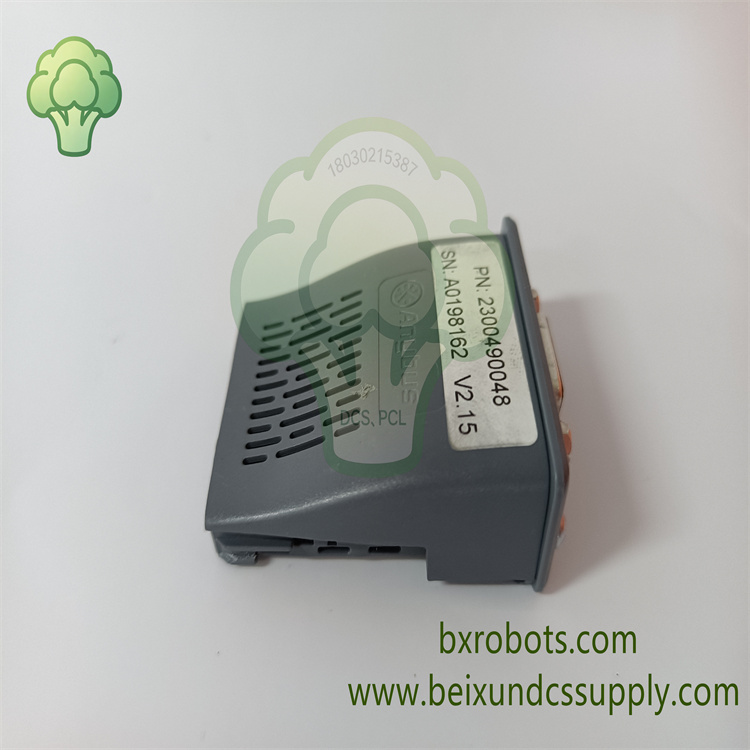

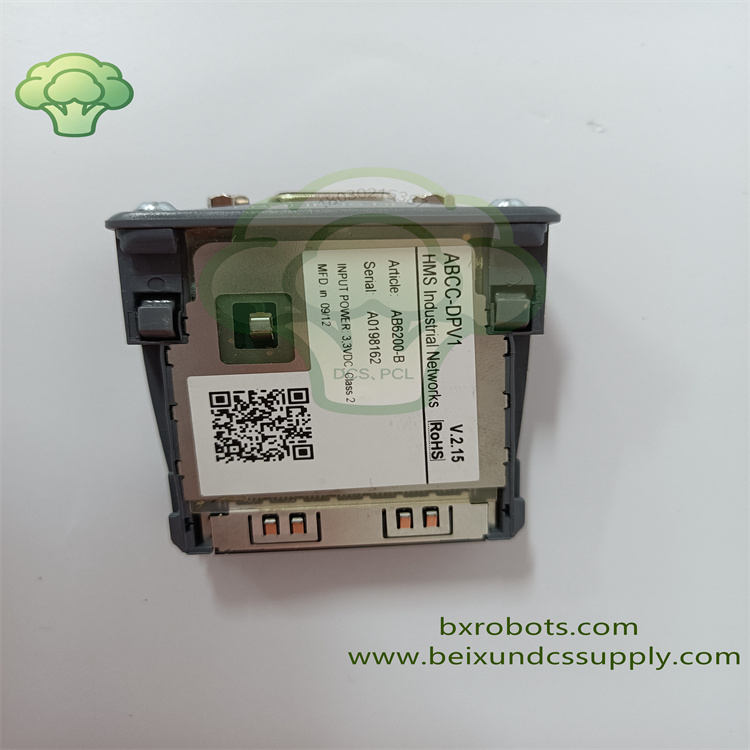

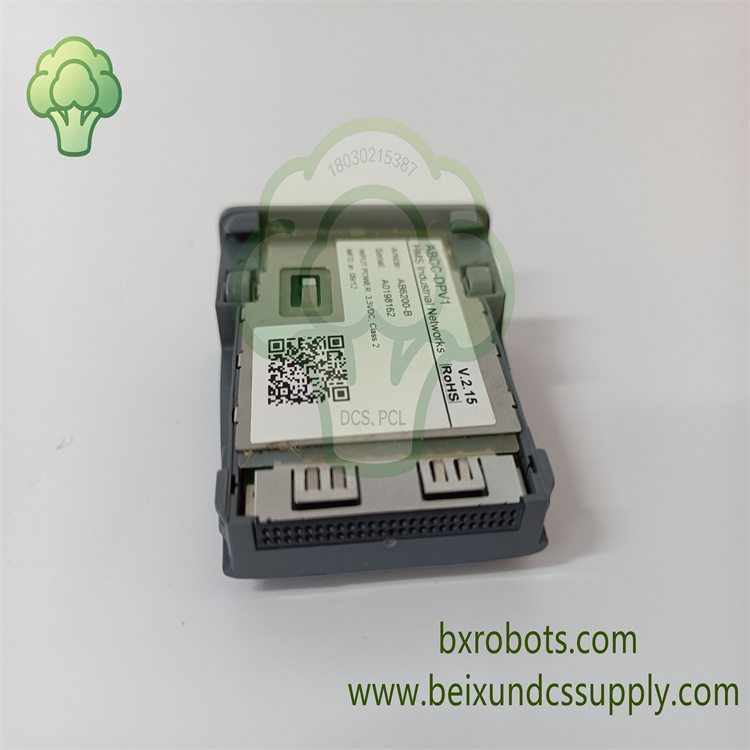

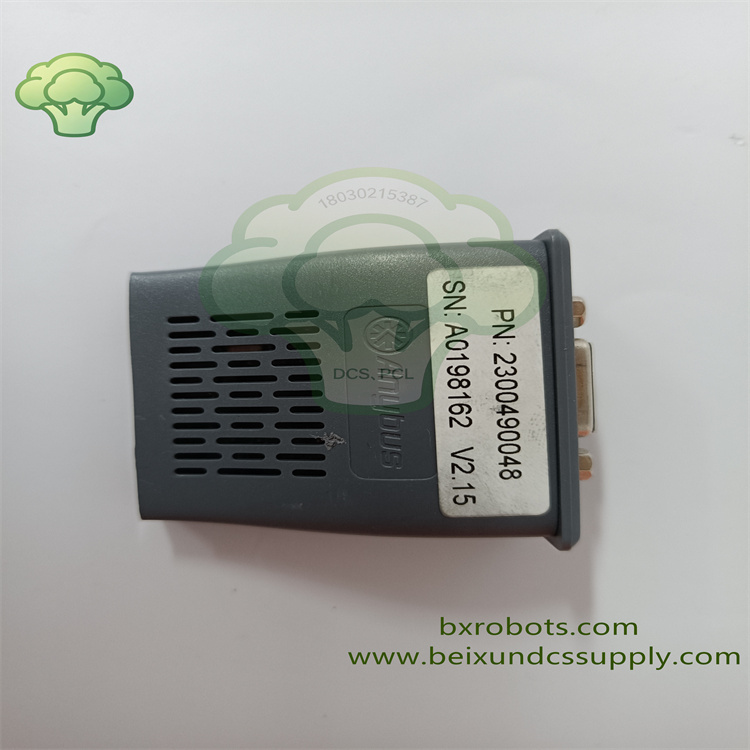

HMS Anybus ABCC‑DPV1是CompactCom系列紧凑型PROFIBUS DP‑V1从站通讯接口模块。该模块无需改动主控硬件，即可为自动化设备实现PROFIBUS DP‑V1从站接入；同时支持循环过程数据交互与DP‑V1非循环服务，完成参数读写、报警处理与设备诊断功能；主机侧与总线侧之间具备电气隔离，消除地环路干扰。技术人员将模块集成至设备本体，配合GSD文件完成工程网络组态，为驱动器、仪器仪表及工厂自动化工况提供稳定可靠的PROFIBUS DP‑V1现场总线接入能力。

核心特性

• CompactCom规格PROFIBUS DP‑V1从站通讯模块，型号ABCC‑DPV1，HMS Anybus专为嵌入式总线集成开发。
• 完整支持PROFIBUS DP‑V1协议，既可处理循环实时过程数据，也可执行非循环服务，实现参数设置、诊断读取、报警处理。
• 主机接口与PROFIBUS总线之间电气隔离，保护主控硬件免受总线侧浪涌、地环路干扰影响。

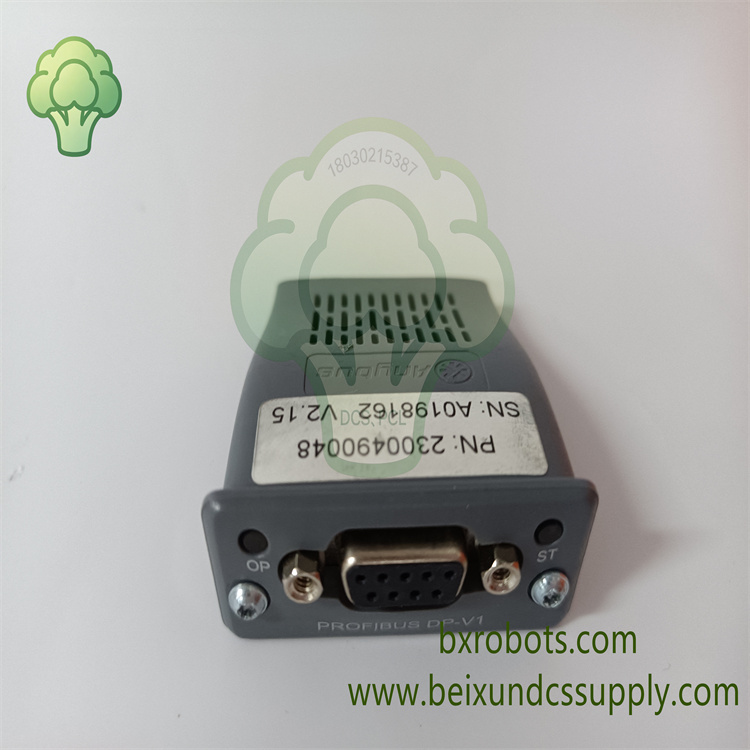

• 配置D‑SUB9 PROFIBUS总线接口；拨码旋转开关设置站地址，提供标准GSD文件，工程组态便捷。
• 支持I&M识别维护记录，便于大型PROFIBUS网络内设备资产管理与设备身份识别。
• 多组LED状态指示灯，显示电源、总线运行及故障状态，方便现场快速巡检定位故障；体积小巧，适配设备嵌入式集成。
• 适用于驱动单元通讯板大修、现场总线模块更换、工业设备网络升级改造场景。

技术参数

• 型号：ABCC‑DPV1
• 品牌：HMS Anybus
• 产品类型：CompactCom PROFIBUS DP‑V1从站通讯接口模块
• 总线协议：PROFIBUS DP‑V1从站，支持循环、非循环DP‑V1服务
• 总线速率：最高12 Mbps
• 总线接口：D‑SUB 9针 PROFIBUS‑DP接口
• 站地址设置：旋转拨码开关配置
• 隔离方式：主机与PROFIBUS侧电气隔离
• 组态文件：提供标准GSD文件
• 设备功能：支持I&M0‑I&M3识别维护记录
• 诊断功能：多LED指示灯，显示电源、总线状态、故障报警
• 工作温度：‑20 ℃ ~ +70 ℃
• 湿度：5‑95%无凝露
• 防护等级：IP20
• 安装方式：自动化设备内部嵌入式集成
• 主要功能：为主机自动化硬件扩展PROFIBUS DP‑V1从站现场总线能力

应用领域

HMS Anybus ABCC‑DPV1通讯模块大量应用于驱动系统、仪器仪表、包装机械及通用工厂自动化现场，为工业设备网络升级与维护改造项目提供可靠CompactCom PROFIBUS DP‑V1从站模块备件方案。
