产品概述

EATON MP3010属于伊顿MP‑3000系列电机保护继电器，采用固定外壳，5A电流互感器输入规格。该智能保护装置用于异步电机与同步电机的监测与保护；采集三相电流与接地故障电流信号，执行多层保护算法与逻辑判断，为泵、风机、压缩机等电机驱动设备提供可靠防护，是工业电控柜内部关键电机保护硬件。

核心特性

• 具备完整电机保护功能：过载、短路、接地故障、堵转、缺相等保护，适配各类工业电机工况。
• 自带LED显示与按键面板，现场可直接完成参数设置、状态查看、故障历史调取，调试运维便捷。

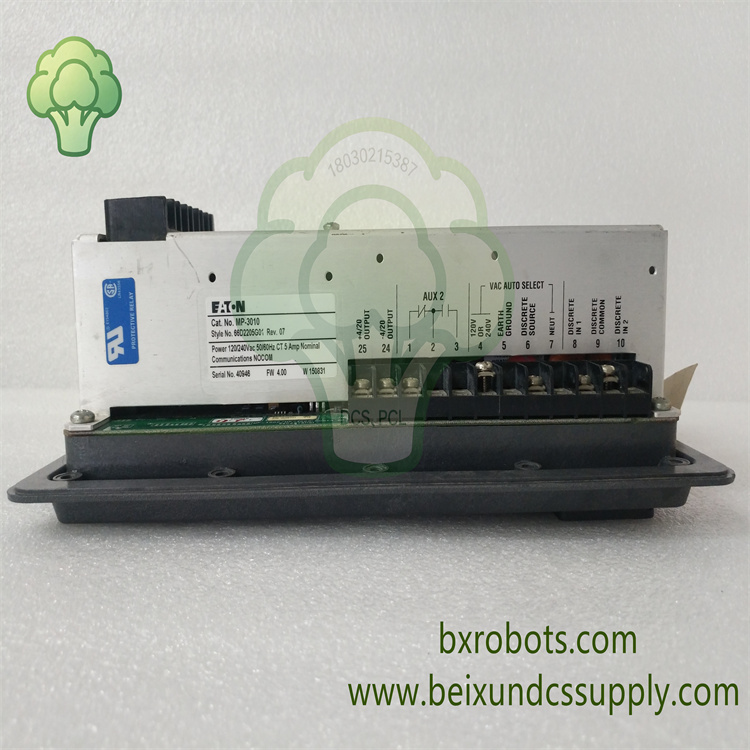

• 配置2路开关量输入、4组C型继电器输出触点以及4‑20mA模拟输出，方便对接外部联锁与采集系统。
• 保护曲线支持用户可编程，可根据现场电网切换50Hz/60Hz工作频率。
• 内置故障事件记录，保存跳闸、报警历史数据，方便故障后复盘分析与问题排查。
• 预留扩展接口，可选配通讯模块，实现与上位控制系统远程监控与数据交互。

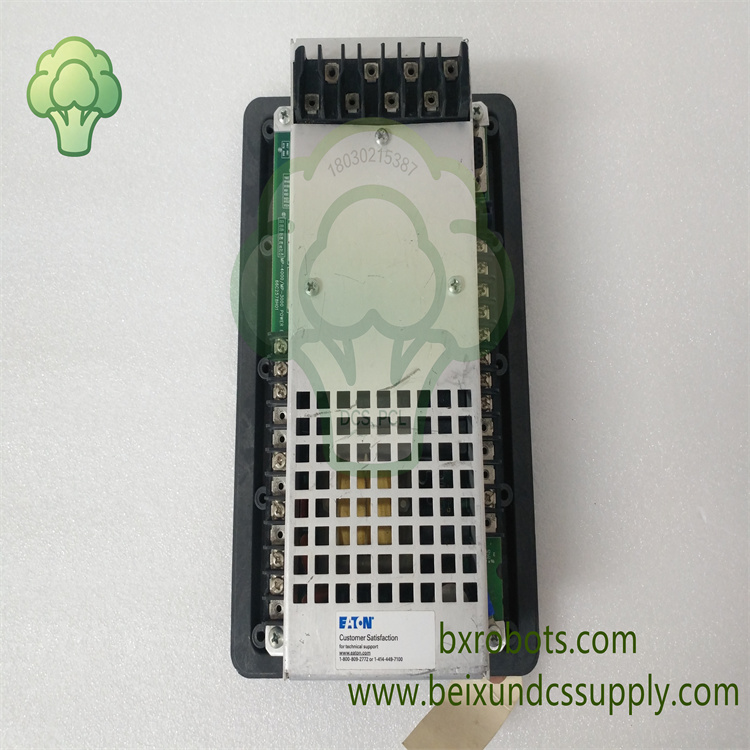

• 固定外壳面板安装结构，适配标准工业控制柜开孔布局。
• 工业级硬件设计，满足EMC电磁兼容，可在工业现场复杂电磁环境中长期稳定运行。

技术参数

• 型号：MP3010
• 品牌：EATON伊顿
• 产品类型：电机保护继电器
• 系列：MP‑3000
• CT电流规格：5A
• 控制电源：120VAC
• 信号输入：三相电流输入+接地故障电流输入
• I/O接口：2路DI，4组C型继电器输出，4‑20mA模拟输出
• 工作频率：50Hz/60Hz软件可配置
• 安装方式：固定外壳面板安装
• 工作温度：‑20℃ ~ +60℃
• 防护等级：IP20
• 重量：约2.61kg(5.75磅)

应用领域

广泛应用于石化工厂、电厂、水处理厂及通用制造业控制柜场景，用于泵、风机、压缩机等异步/同步电机的运行监测与多功能保护工作。
