产品概述

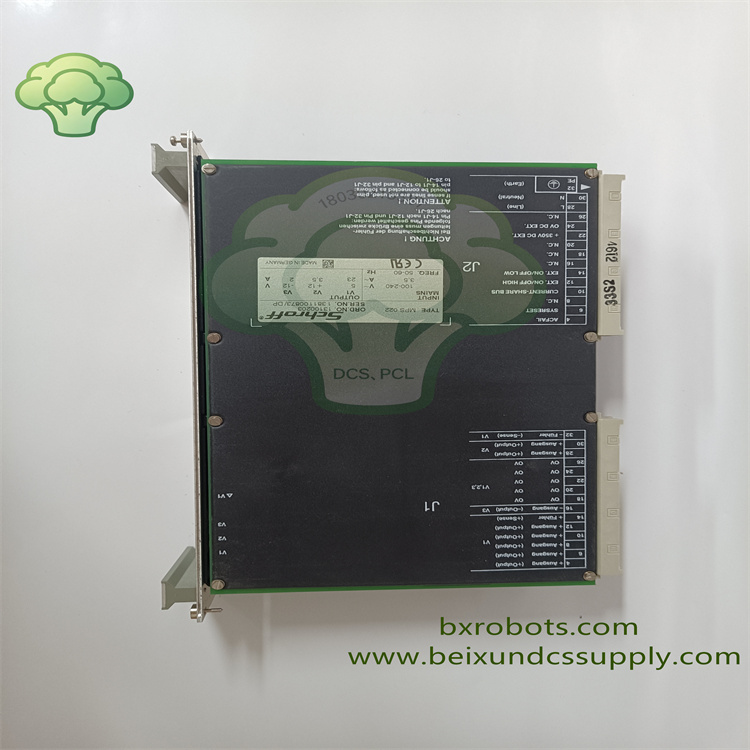

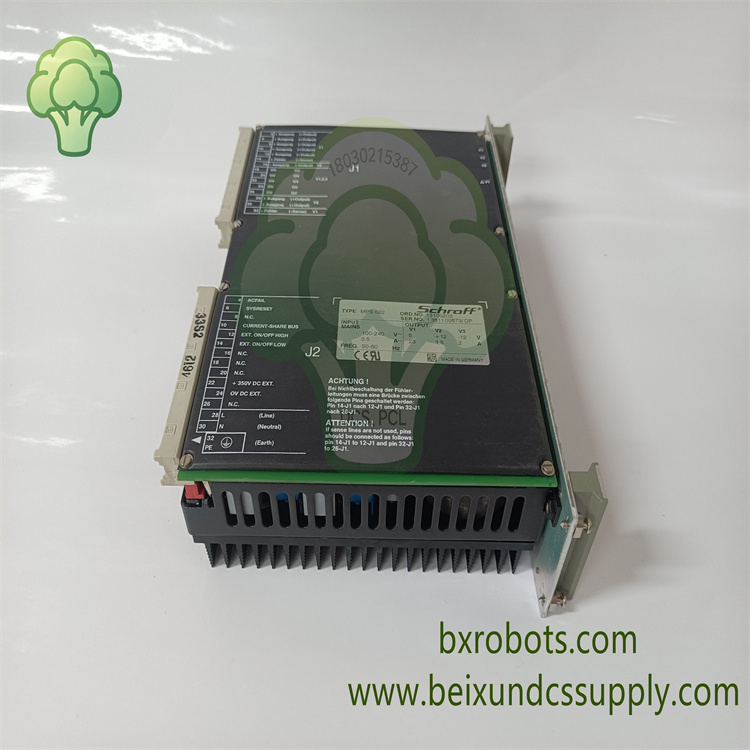

SCHROFF MPS022 13100203 属于 nVent SCHROFF MPS 系列插拔电源产品家族。

专为 VME 总线工业机架系统供电场景开发。

设备采用标准 6U 欧卡插拔结构，安装于 19 英寸子机箱内部。

总输出功率 224W，为 VME 总线背板输出多路稳定直流电源。

内置有源功率因数校正，配备无源均流母线，支持多模块并联冗余工作。

集成解耦二极管，可实现关键工业设备不间断冗余供电。

该型号原厂已停产，主要作为老旧 VME 控制硬件维修替换备件。

为工业计算机、分布式控制硬件提供低纹波稳定供电保障。

核心特性

‑ SCHROFF VME 总线子机架专用 224W 高效率插拔电源模块。

‑ 宽输入范围：90‑264V 交流或 130‑350V 直流输入，内置有源 PFC 功率因数校正。

‑ 多路输出：+5V、+12V、‑12V，主输出纹波小于 10mVpp，低电磁干扰。

‑ 无源均流母线，支持多电源模块并联，实现功率扩容与冗余备份。

‑ 集成解耦二极管，可开启冗余并联模式，提升整机供电可靠性。

‑ 完整保护：过压、过流、短路、过热多重保护机制。

‑ 前面板 LED 状态指示灯，直观显示电源正常与故障报警状态。

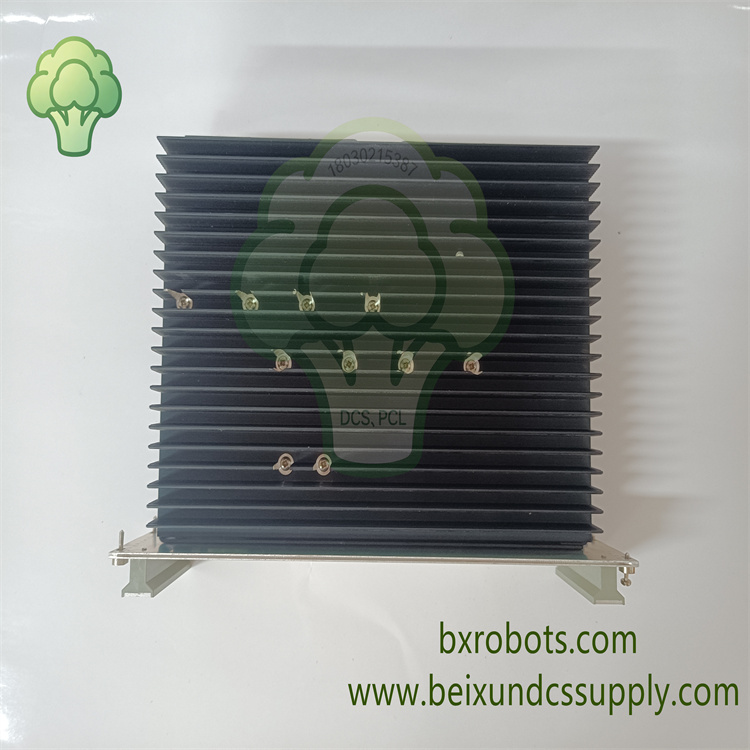

‑ 自然对流散热，无风扇设计，减少系统故障点。

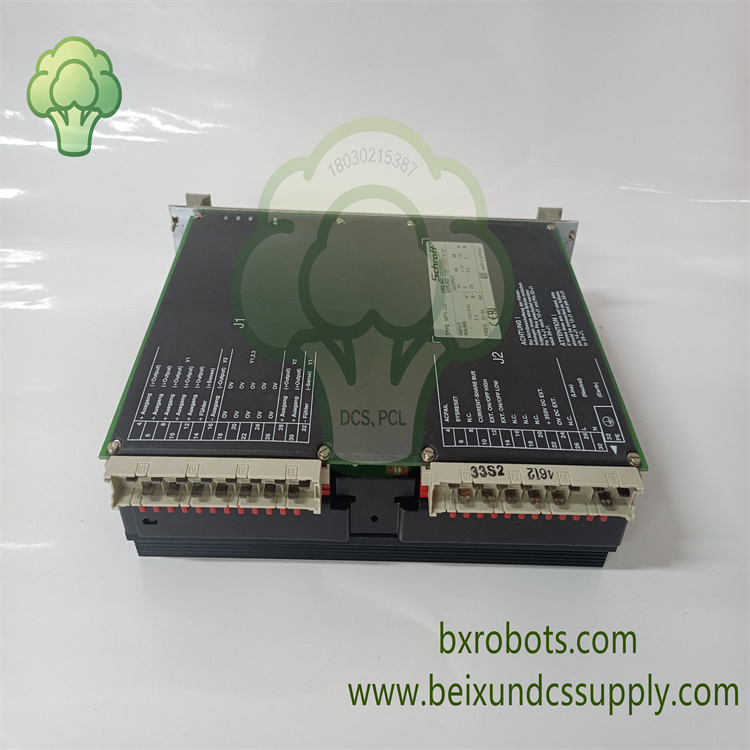

‑ 标准 6U 欧卡插拔结构，H15 连接器，带面板拉手，方便现场快速更换。

‑ CE 认证，满足流程工业控制柜工业 EMC 电磁兼容要求。

技术参数

‑ 品牌：SCHROFF（nVent） ‑ 型号：MPS022，物料号：13100203 ‑ 产品类型：VME 总线插拔式电源模块 ‑ 总输出功率：224W ‑ 输入电压：90‑264VAC 47‑63Hz / 130‑350VDC ‑ 输出通道：+5V，+12V，‑12V ‑ 主输出纹波：＜10mVpp ‑ 散热方式：自然对流散热 ‑ 保护功能：过压、过流、短路、过热保护 ‑ 机械规格：6U 欧卡插拔模块 ‑ 连接器：H15‑M 连接器 ‑ 安装方式：SCHROFF 19 英寸子机箱内部安装 ‑ 使用温度：0℃ ~ +60℃ ‑ 防护等级：IP20 ‑ 外形尺寸：171.93 × 245 × 40.6 mm ‑ 重量：约 1.45kg ‑ 产品状态：原厂已停产

应用领域

MPS022 13100203 电源模块广泛应用于工业计算机、半导体设备、交通控制、流程控制行业。

用于老旧工控设备 VME 总线机架整机供电。

完成 VME 背板以及板卡硬件多路直流稳定供电相关任务
